特性
- 可实现锂电池、镍氢 (NiMH) 和镍镉 (NiCd) 电池的简单充电
- 非常高的效率:达 97%
- 精准的 0.5% 充电电压准确度
- 预设电池电压:12.3V、12.6V、16.4V 和 16.8V
- 5% 的充电电流准确度
- 充电电流由电阻器或 DAC 进行设置
- 0.5V 压差电压,占空比 > 99.5%
- AC 适配器电流限制可实现充电速率的较大化
- 具有负责指示锂离子电池充电完成的标记
- 适配器被拿掉时将自动停机
- 闲置时电池电流消耗仅为 10μA
- 可同步至高达 280kHz
LT®1505 PWM 电池充电器控制器采用恒定电流或恒定电压控制对包括锂离子 (Li-Ion)、镍氢 (NiMH) 和镍镉 (NiCd) 等多种电池化学组成进行快速充电。最大电流可利用电阻器或一个 DAC 容易地设置。恒定电压输出可针对 3 节或 4 节串联锂离子电池进行选择,具有 0.5% 的准确度。
该器件提供了第三个控制环路,用以限制充电期间从 AC 适配器吸收的电流。这使得设备运作和快速电池充电能够同时进行,而不会造成 AC 适配器过载。
LT1505 能对 2.5V 至 20V 的电池进行充电,压差电压低至 0.5V。同步 N 沟道 FET以 200kHz 频率执行开关操作,因而可提供高效率并允许使用小尺寸电感器。不需要布设一个与电池相串联的二极管,这是因为当拔去墙上适配器插头时,充电器将自动地进入一种电流消耗为 10μA 的睡眠模式。当电流下降至编程值的 20% 时,一个逻辑输出将发出 “锂离子电池满充电” 的指示信号。

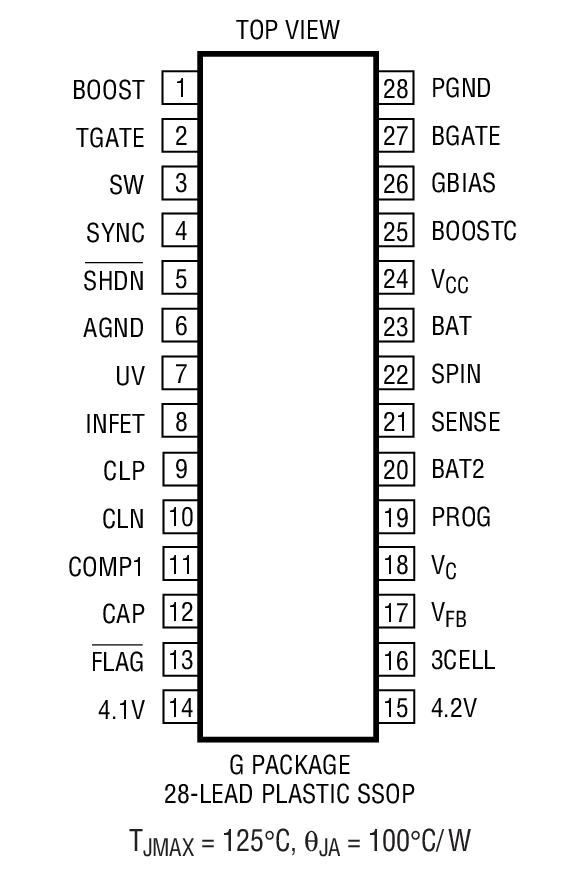

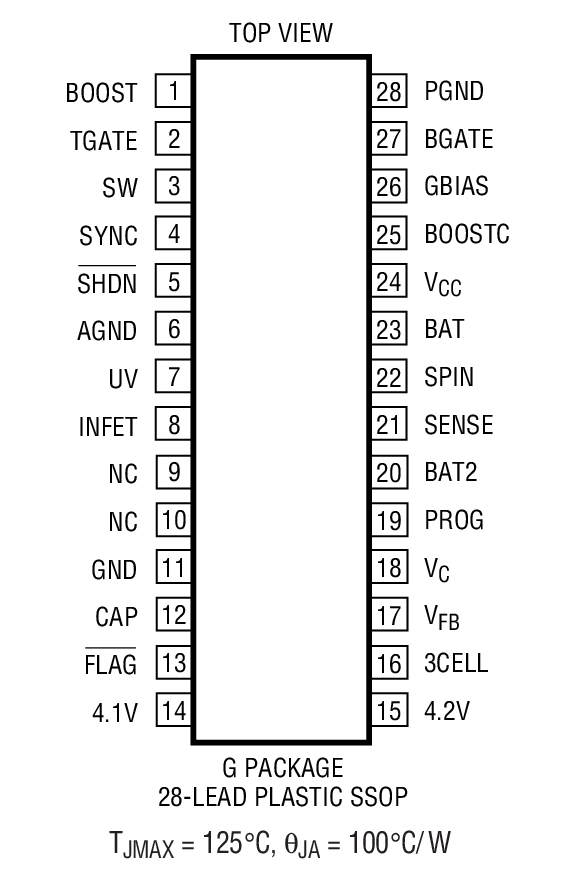

LT1505 采用 28 引脚 SSOP 封装。
应用
- 笔记本电脑
- 便携式仪器
- 用于锂离子、NiMH、NiCd 和铅酸可再充电电池的充电器
提问
在下面提交您的问题,我们将从 ADI 的知识库中给出最佳答案:
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT1505
文档
筛查
1 应用
数据手册
2
设计笔记
4
HTML
HTML
可靠性数据
1
21.17 K
技术文章
1
HTML
应用笔记
2
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LT1505CG#PBF | 28-Lead SSOP |
|
|
LT1505CG#TRPBF | 28-Lead SSOP |
|
|
LT1505CG-1#PBF | 28-Lead SSOP |
|
|
LT1505CG-1#TRPBF | 28-Lead SSOP |
|
- LT1505CG#PBF
- 引脚/封装图-中文版
- 28-Lead SSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT1505CG#TRPBF
- 引脚/封装图-中文版
- 28-Lead SSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT1505CG-1#PBF
- 引脚/封装图-中文版
- 28-Lead SSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
- LT1505CG-1#TRPBF
- 引脚/封装图-中文版
- 28-Lead SSOP
- 文档
- HTML Material Declaration
- HTML Reliablity Data
- CAD 符号,脚注和 3D模型
- Ultra Librarian
- SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LT1505CG#PBF
量产
LT1505CG#TRPBF
量产
LT1505CG-1#PBF
量产
LT1505CG-1#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
8月 6, 2022
- 22_0171
Laser Top Mark Conversion for SSOP Packages Assembled in PNG
LT1505CG#PBF
量产
LT1505CG#TRPBF
量产
LT1505CG-1#PBF
量产
LT1505CG-1#TRPBF
量产
软件和型号相关生态系统
部分模型 | 产品周期 | 描述 | ||
---|---|---|---|---|
按钮控制器1 |
||||
推荐新设计使用 |
具微处理器中断功能的按钮接通/关断控制器 |
|||
高压热插拔控制器1 |
||||
推荐新设计使用 |
具理想二极管的浪涌抑制器 |
|||
库仑计(电池电量计)1 |
||||
过期 |
具内部检测电阻器和温度/电压测量功能的 1A 电池电量测量芯片 |
|||
双电源监控器1 |
||||
推荐新设计使用 |
36V、纳安级电流、两输入电压监视器 |
评估套件 1

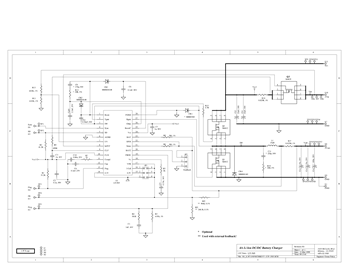

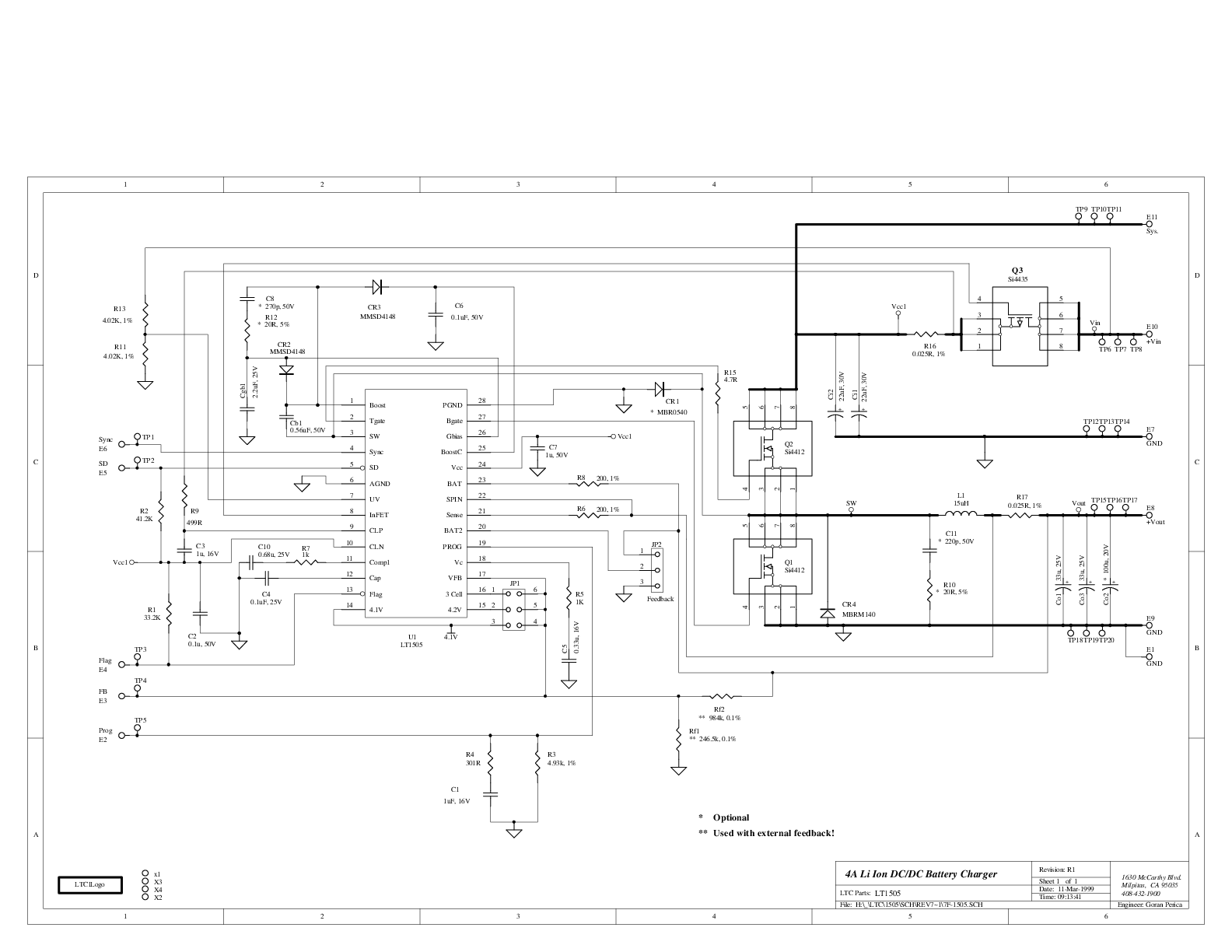

DC219A
LT1505CG | 4A CC-CV锂离子电池充电器,VIN max < 24V, VIN min =Vbat +0.5V(通孔电容)
产品详情
DC219A:LT1505恒流/恒压高效率电池充电器演示板。
资料
