LT1432
过期5V 高效率降压型开关稳压控制器
Viewing:
概述
- 停产产品：产品手册仅供参考。如需可能的替代产品请联络 ADI
- 准确的预设 +5V 输出
- 效率高达 90%
- 针对轻负载条件可选择执行突发模式 (Burst Mode®) 操作
- 可与许多 LTC 开关 IC 搭配使用
- 准确的超低损耗电流限制
- 采用 6V 至 30V 的输入工作
- 停机模式仅吸收 15μA
- 采用 15μH 的小电感器

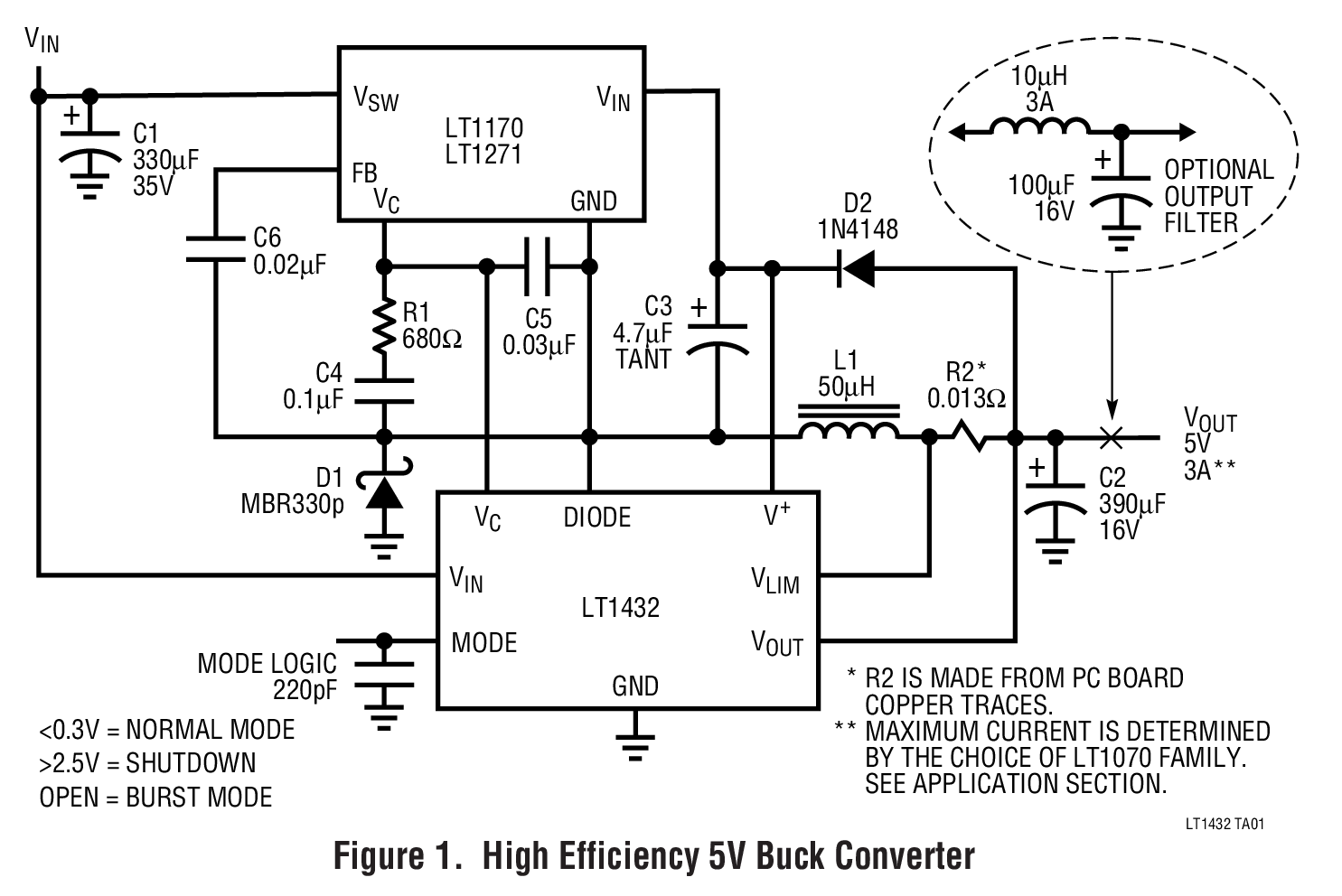

LT1432 是一款控制芯片，专为与 LT1170 / LT1270 系列开关稳压器配合工作而设计，以构建一个非常高效率的 5V 降压型开关稳压器。所需的外部组件极少。
该器件内置了一个准确的电流限制功能电路，此电路仅采用 60mV 检测电压，并且为检测电阻器采用了“免费的”PC 板印制线材料。逻辑控制型电子停机模式仅吸收 15μA 的电池电流。开关稳压器可在低至 6V 的输入条件下工作。

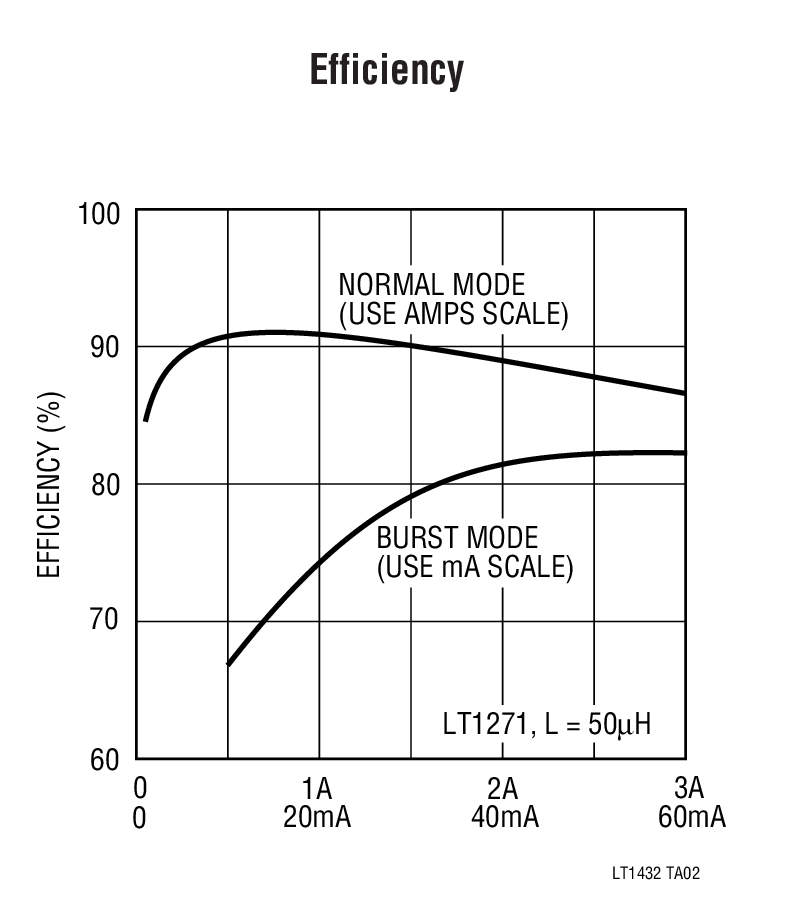

LT1432 具有一种逻辑控制型 “突发” 模式，以在存储器保活等非常轻负载电流条件下 (0 至 100mA) 实现高效率。在正常开关操作模式中，待用功耗约为 60mW，因而限制了轻负载时的效率。而在突发模式中，待用功耗降至约 15mW。该模式中的输出电流通常在 5mA 至 100mA 的范围内。

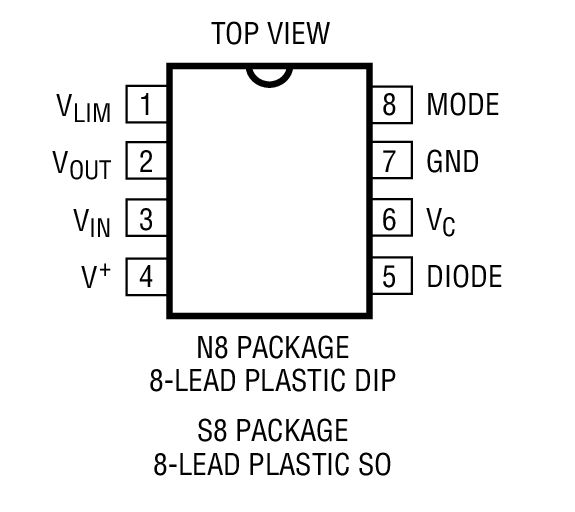

LT1432 采用 8 引脚表面贴装型封装和 DIP 封装。而且，LT1170 / LT1270 系列也可提供 5 引脚 TO-220 封装的表面贴装型版本。如果需要 3.3V 输出版本，请联络 ADI。
应用
- 笔记本电脑和掌上型电脑
- 便携式数据采集仪器
- DC 总线分配系统
- 电池供电型数字小部件
