概览
优势和特点
- RF带宽： 25 - 3,000 MHz
- 鉴相器最高速率：100 MHz
- 超低相位噪声：-110 dBc/Hz（带内典型值）
- 品质因数(FOM)：-230 dBc/Hz（整数）
- 40引脚6 x 6 mm SMT封装： 36 mm²
产品详情
HMC830LP6GE是一款低噪声、宽带、小数N分频锁相环(PLL)，集成基频范围为1500 MHz - 3000 MHz的压控振荡器(VCO)，以及集成式VCO输出分频器（1/2/4/6.../60/62分频），共同支持HMC830LP6GE产生范围为25 MHz至3000 MHz的频率。 集成式相位检波器(PD)和Σ-Δ型调制器能以高达100 MHz的频率工作，实现更宽的环路带宽和出色的频谱性能。
HMC830LP6GE在所有频率下均具有业界卓越的相位噪声和杂散性能，可较大程度降低阻塞效应，并改善接收机灵敏度和发射机频谱纯度。 该器件的出色性能使其成为多通道、多标准宽带收发机的理想器件。 HMC830LP6GE可用作RF混频器的LO、高频数据转换器的时钟源，或者超低杂散应用的可调谐基准电压源。
HMC830LP6GE的其他功能包括：从0到9 dB（3 dB步进）的RF输出功率控制、输出静音功能和Δ-Σ型调制器。该器件的精确频率模式允许用户以0 Hz频率误差生成输出频率。
有关工作原理和寄存器映射信息，请参见“集成VCO的PLL - RF VCO”操作指南。
应用
- 蜂窝/4G基础设施
- 中继器和毫微微蜂窝
- 通信测试设备
- 有线电视设备
- 相控阵应用
- 极高数据速率无线电
- 实现无杂散性能的可调谐基准电压源
类似器件 点击在参数搜索中查看所有
|
Part#
|
Freq Response RF (min)
|
Freq Response RF (max)
|
PFD (max)
|
|---|---|---|---|
|
53.125M
|
6.8G
|
125M
|
产品生命周期
最后一次采购
该系列中的所有产品将很快停产。请联系ADI公司销售部或代理商安排最后一次采购，并阅读“停产信息”以了解最后下单和收货的时限。

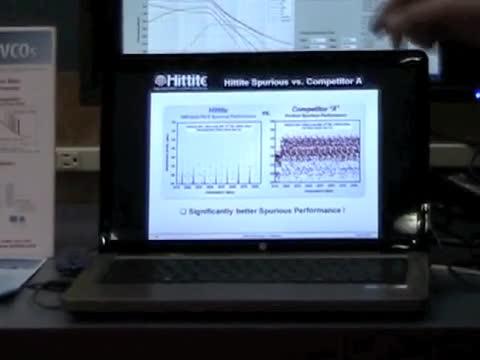

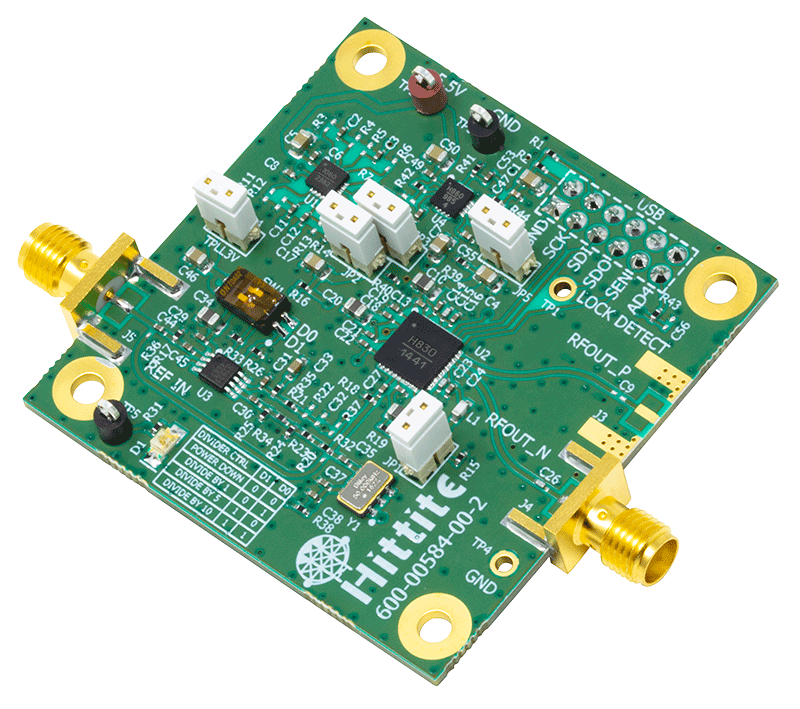

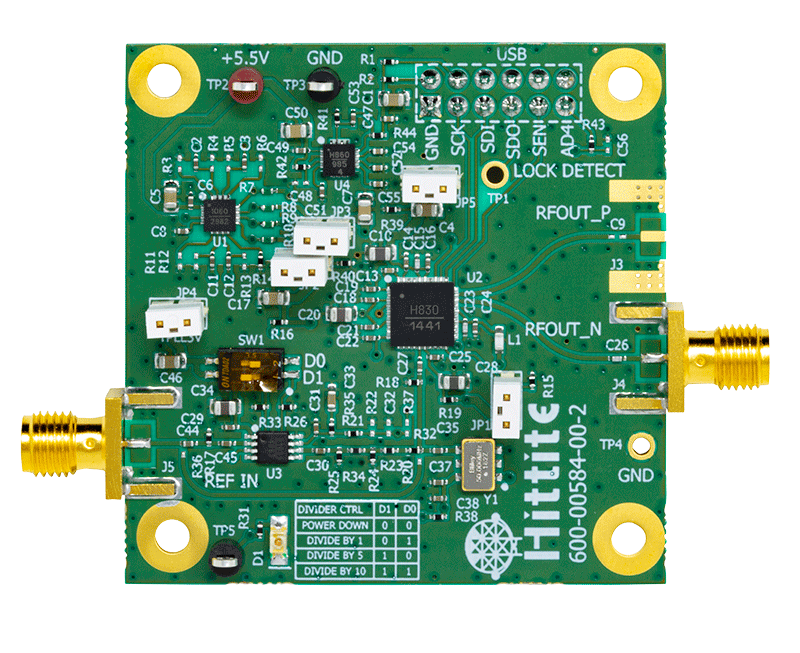

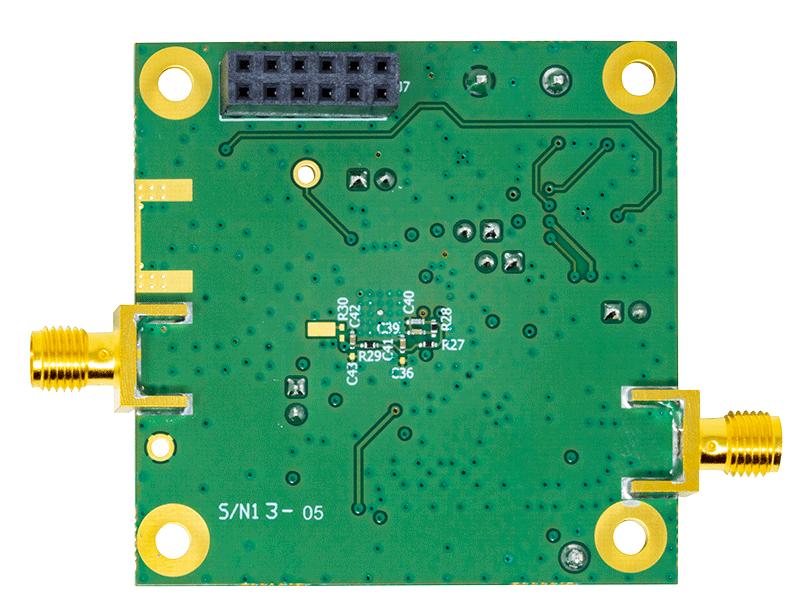

评估套件 (1)
参考资料
-
PLL & PLLVCO Serial Programming Interface Mode Selection Application Note2/29/2016
-
Power-Up & Brown-Out Design Considerations for RF PLL+VCO Products Application Note2/29/2016
-
Wideband RF PLL+VCO and Clock Generation Products FAQs2/29/2016
-
Frequency Hopping with Hittite PLLVCOs Application Note2/29/2016
-
RF、微波和毫米波IC选型指南7/13/2018
-
Package/Assembly Qualification Test Report: Plastic Encapsulated QFN (QTR: 05006 REV: 02)4/25/2017
-
Semiconductor Qualification Test Report: BiCMOS-A (QTR: 2013-00235)10/29/2015
-
Package/Assembly Qualification Test Report: LP6, LP6C, LP6G (QTR: 2014-00368)4/7/2015
-
HMC Legacy PCN: LP6CE and LP6GE QFN - Alternate assembly source11/30/2012
-
LP6 Tape and Reel Outline Dimensions3/22/2019
-
PLL频率合成器和ADIsimFrequencyPlanner11/28/2018
-
集成压控振荡器的宽带锁相环能 否取代分立式解决方案？4/1/2016
-
集成VCO的低成本PLL支持紧凑型LO 解决方案3/1/2015
-
ADI公司PLL产品系列的最新发展3/19/2018
-
Getting the Most from ADI PLL Products7/19/2016
工具及仿真模型
IBIS模型
IBS
HMC830 IBIS Model
14.83 K
设计工具
ADIsimFrequency Planner工具
对于处理ADI PLL频率合成器产生的整数边界杂散的开发人员而言，最佳解决方案即是ADIsimFrequencyPlanner。该频率规划器根据用户的输出要求快速分析PFD频率，然后优化每个输出的频率，以便识别最佳的相关整数边界杂散性能。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
