概览
优势和特点
- RF输出频率范围：53.125 MHz至6800 MHz
- 整数通道：−227 dBc/Hz
- 小数通道：-225 dBc/Hz
- 集成RMS抖动（1 kHz至20 MHz）：6 GHz输出为97 fs
- 小数N分频频率合成器和整数N分频频率合成器
- 与ADF4355引脚兼容
- 高分辨率、52位模数
- 工作频率高达125 MHz的鉴频鉴相器(PFD)
- 参考输入频率达600 MHz
- 在−40°C至+85°C范围内维持锁频
- 低相位噪声电压控制振荡器(VCO)
- 可编程1、2、4、8、16、32或64分频输出
- 模拟和数字电源：3.3 V
- 电荷泵和VCO电源：5.0 V（典型值）
- 逻辑兼容性：1.8 V
- 可编程输出功率水平
- RF输出静音功能
- ADIsimPLL设计工具支持
产品详情
ADF4356结合外部环路滤波器和外部参考频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。其他频率输出的一系列分频器可实现53.125 MHz至6800 MHz的工作频率。
ADF4356具有集成VCO，其基波输出频率范围为3400 MHz至6800 MHz。此外，VCO频率可进行1、2、4、8、16、32或64分频，因此用户可以产生低至53.125 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。
所有片内寄存器均通过简单的三线式接口进行控制。ADF4356采用3.15 V至3.45 V的模拟和数字电源工作，并带有4.75 V至5.25 V的电荷泵和VCO电源。此外，ADF4356还内置硬件和软件掉电模式。
应用
- 无线基础设施（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
- 点到点/点到多点微波链路
- 卫星/VSAT
- 测试设备/仪器仪表
- 时钟产生
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

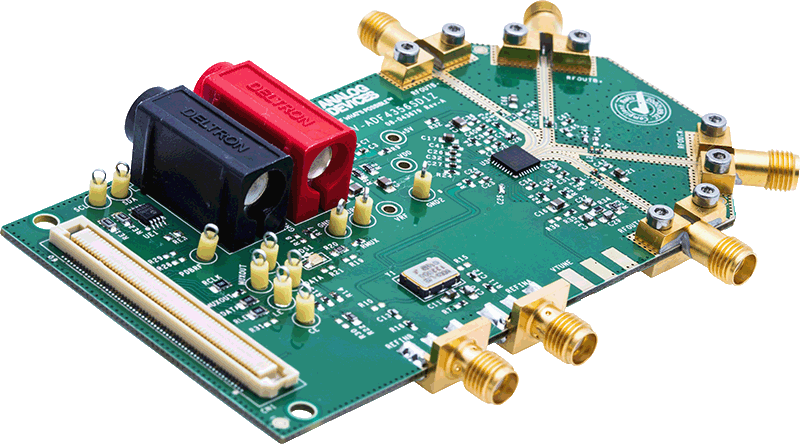

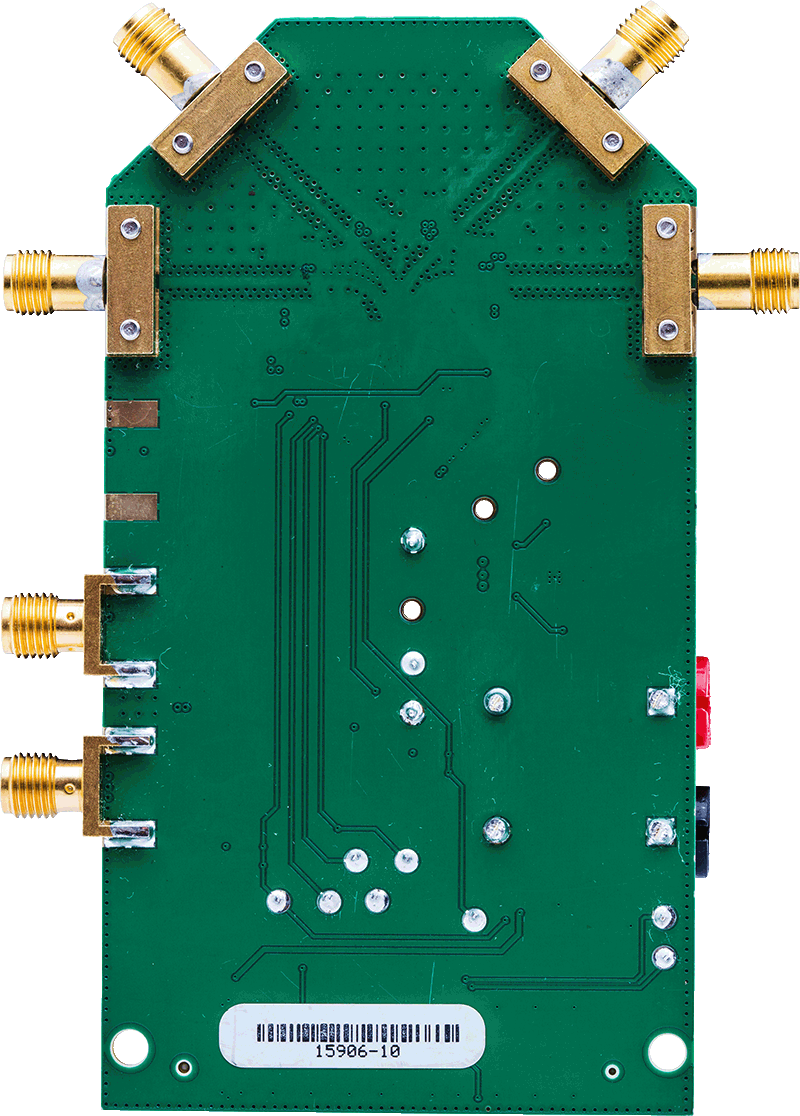

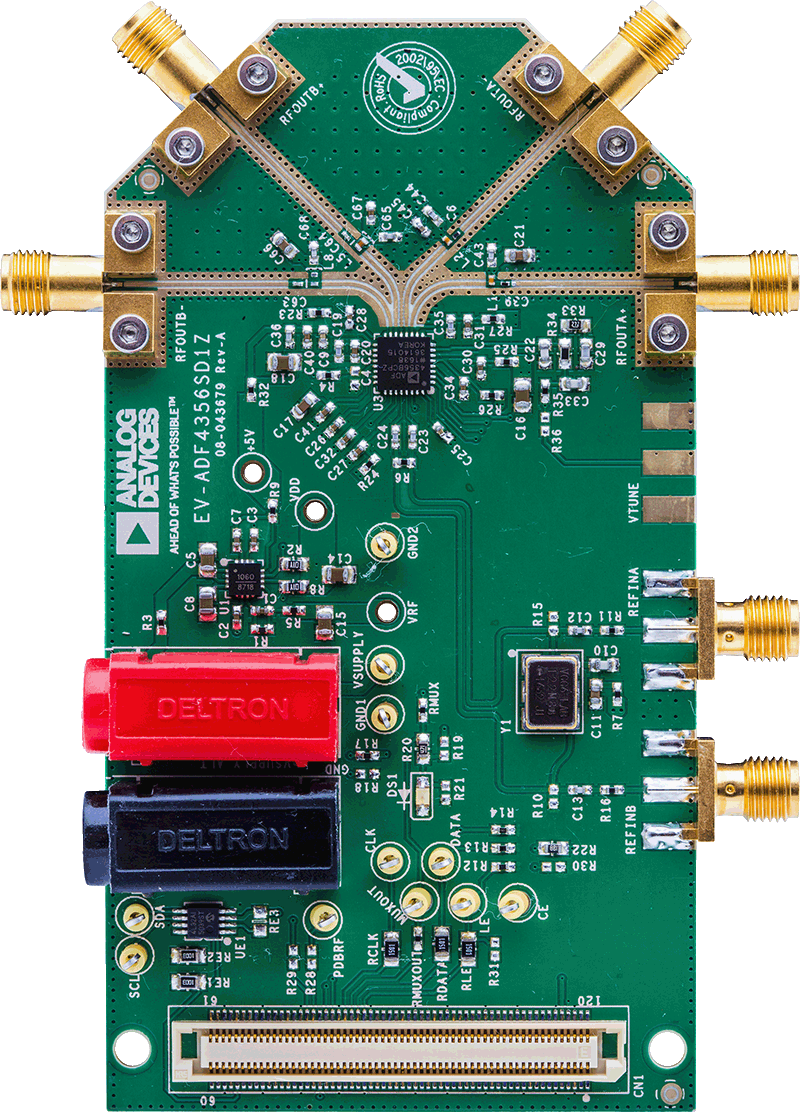

评估套件 (1)
参考资料
-
RF、微波和毫米波IC选型指南7/13/2018
-
用于频率生成和转换的高集成度SiGe解决方案10/15/2018
-
ADF4356/ADF5356器件的相位校准和控制8/30/2017
-
ADI公司PLL产品系列的最新发展3/19/2018
工具及仿真模型
设计工具
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
