优势和特点
- 转换增益：34 dB（典型值）
- 增益控制范围：40 dB（典型值）
- 饱和输出功率 (PSAT):25 dBm（典型值）
- 输出三阶交调截点(IP3)：31 dBm（典型值）
- 针对P1dB压缩的输出功率：24 dBm
- 内置功率检波器
- 内置包络检波器，以实现I/Q不匹配校正
- 完全集成在表贴50引脚16 mm x 14 mm封装中
产品详情

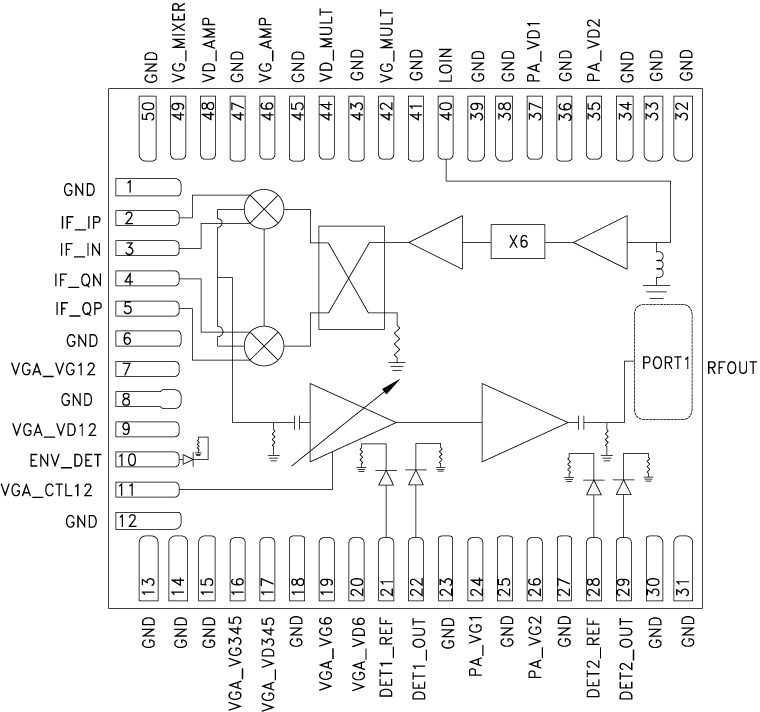

HMC7584LG是一款全集成系统级封装(SiP)同相/正交(I/Q)上变频器，工作时的IF输入频率范围为DC至2 GHz，RF输出频率范围为71 GHz至76 GHz。该器件采用由6倍LO倍频器驱动的图像抑制混频器。将一个后接中等功率放大器的可变增益放大器增加到混频器输出，以提供34 dB（典型值）的小信号转换增益。针对直接变频应用提供差分I和Q混频器输入，且可由差分I和Q基带波形驱动。或者，针对单端应用，输入可使用外部90°混合器件和两个外部180°混合器件进行驱动。
应用
- E波段通信系统
- 高容量无线回程
- 测试与测量
产品分类
可从本页面下载该产品的简明数据手册。如需完整文档，包括详细的硬件和软件指南，请联系ADI公司的 E频段部门。
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
