概览

优势和特点

  • 最大转换增益:35 dB(典型值)
  • 增益调节范围:40 dB(最小值)
  • PSAT:增益 = 23.5 dB 和 19.5 dB 时为 26 dBm(典型值)
  • OIP3:增益 = 23.5 dB 且每个信号音的 POUT = 16.5 dBm 时为 31 dBm(典型值)
  • OP1dB:增益 = 23.5 dB 和 19.5 dB 时为 25 dBm(典型值)
  • 内置功率检波器
  • 用于 LO 调零的内置包络检波器
  • 完全集成的表面安装 50 端子 16.00 mm × 14.00 mm LGA_CAV 封装

产品详情

ADMV7310 是一款完全集成的系统级封装 (SiP) 同相/正交 (I/Q) 升频器,可在直流至 2 GHz 的中频 (IF) 输入范围和 71 GHz 至 76 GHz 的射频 (RF) 输出范围之间工作。该套件使用由 6× 本地振荡器 (LO) 倍频器驱动的镜像抑制混频器。混频器输出后接可变增益放大器 (VGA) 和功率放大器 (PA),提供 35 dB(典型值)的转换增益。提供差分 I 和 Q 混频器输入,并可通过适用于直接转换应用的差分 I 和 Q 基带波形进行驱动。或者,可以针对单端应用使用一个外部 90° 混合和两个外部 180° 混合来驱动输入。

ADMV7310 采用完全集成的表面安装 50 端子 16.00 mm × 14.00 mm 芯片阵列小外形无铅腔面 (LGA_CAV) 封装。ADMV7310 的工作温度范围为 −40°C 至 +85°C。

应用

  • E 频段通信系统
  • 高容量无线回程
  • 测试与测量
  • 航空航天和防务

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

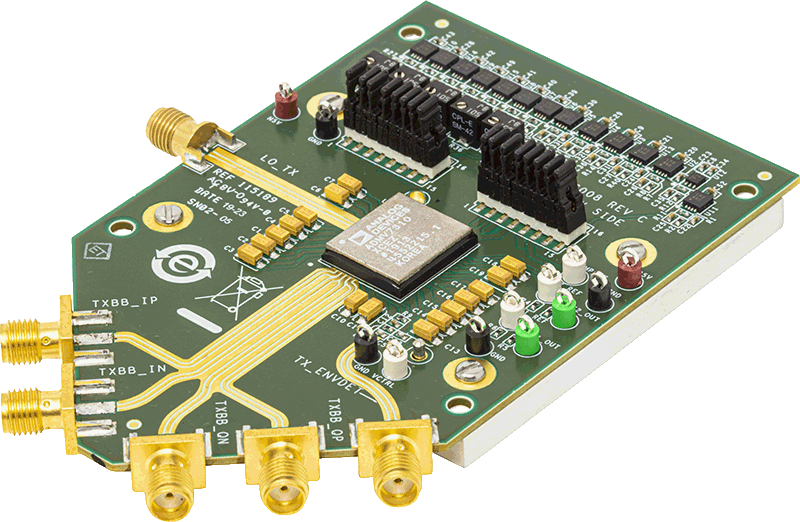

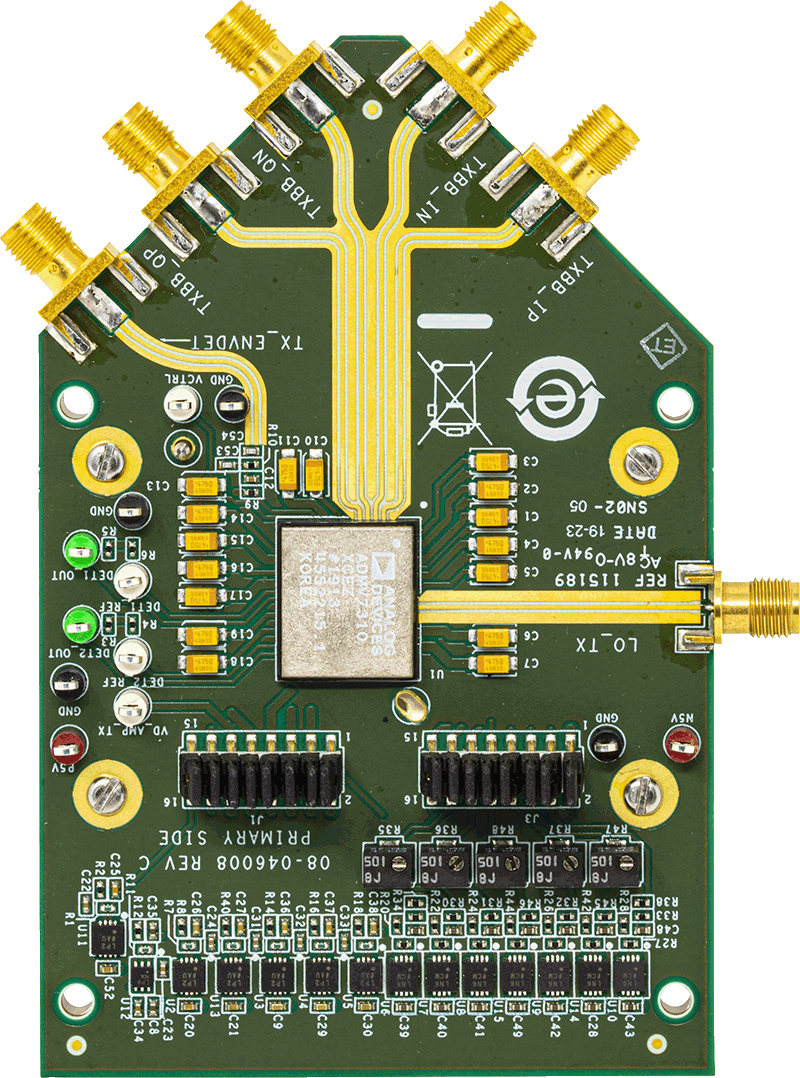

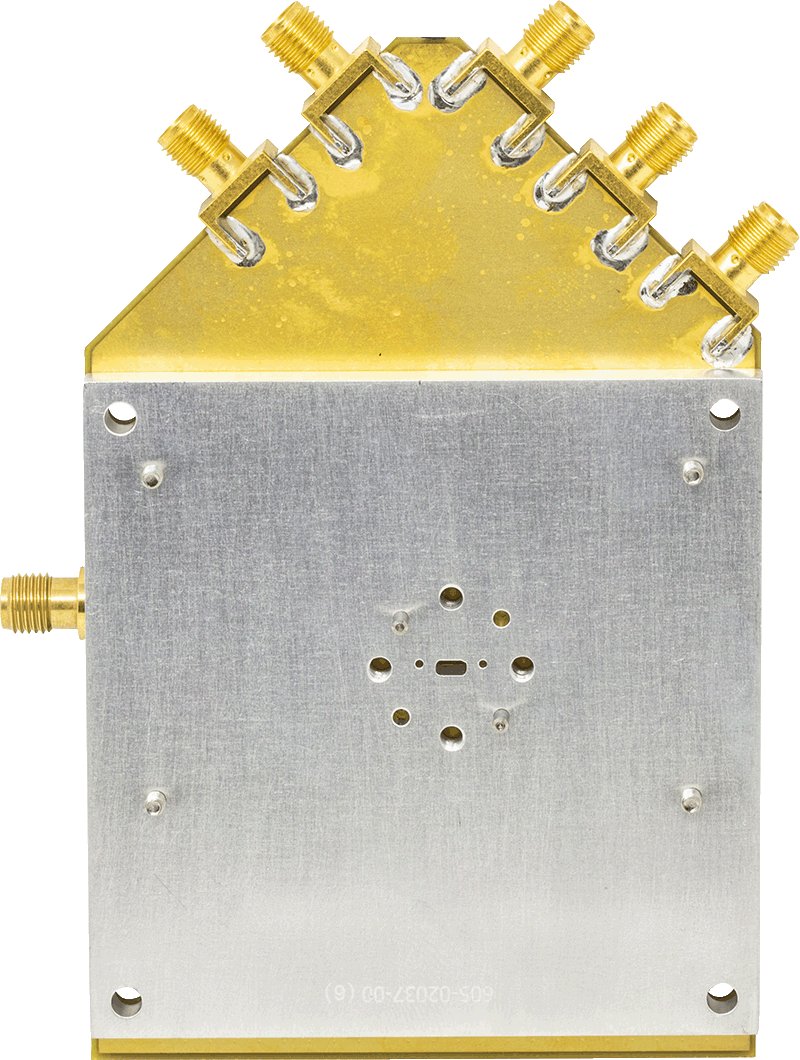

评估套件 (1)
