DS9503

量产

ESD保护二极管，带有电阻

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 具有电压快速恢复功能的齐纳特性可防止ESD冲击
  • 高雪崩电压、低漏电流和低电容避免信号衰减
  • 兼容所有5V逻辑系列
  • 节省空间、低电感TSOC表面贴装封装
  • 片内5Ω电阻用于阳极和阴极端子的隔离
  • 工业温度范围

DS9503是一款适用于1-Wire®接口的ESD保护器件。与DS9502相比，DS9503片内包含两个5Ω隔离电阻。尽管5Ω在通信过程中可以忽略不计，但在ESD事件期间它们代表相对于导电二极管的高阻抗。因此，二极管吸收能量，而电阻进一步隔离和保护封装另一侧的电路。如果与I/O端口已具有强大ESD保护的电路一起使用，则ESD保护级别将提高到27kV以上（IEC 801-2基准电压模型）。如果异常ESD冲击超出其最大额定值，DS9503最终将出现“短路”故障，从而防止进一步损坏。

在正常工作期间，DS9503的行为类似于齐纳二极管。当电压超过触发电压时，器件的I/V特性将“快速恢复”，允许相同或更高量的电流流动，但电压显著降低。只要维持最小电流或电压，器件就会保持在“快速恢复模式”。如果电压或电流降至保持电压或保持电流，器件将突然转变为正常模式并仅传导很小的漏电流。
DS9503
ESD保护二极管，带有电阻
DS9503：典型应用电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

应用笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

参考电路

MAXREFDES132
MAXREFDES132

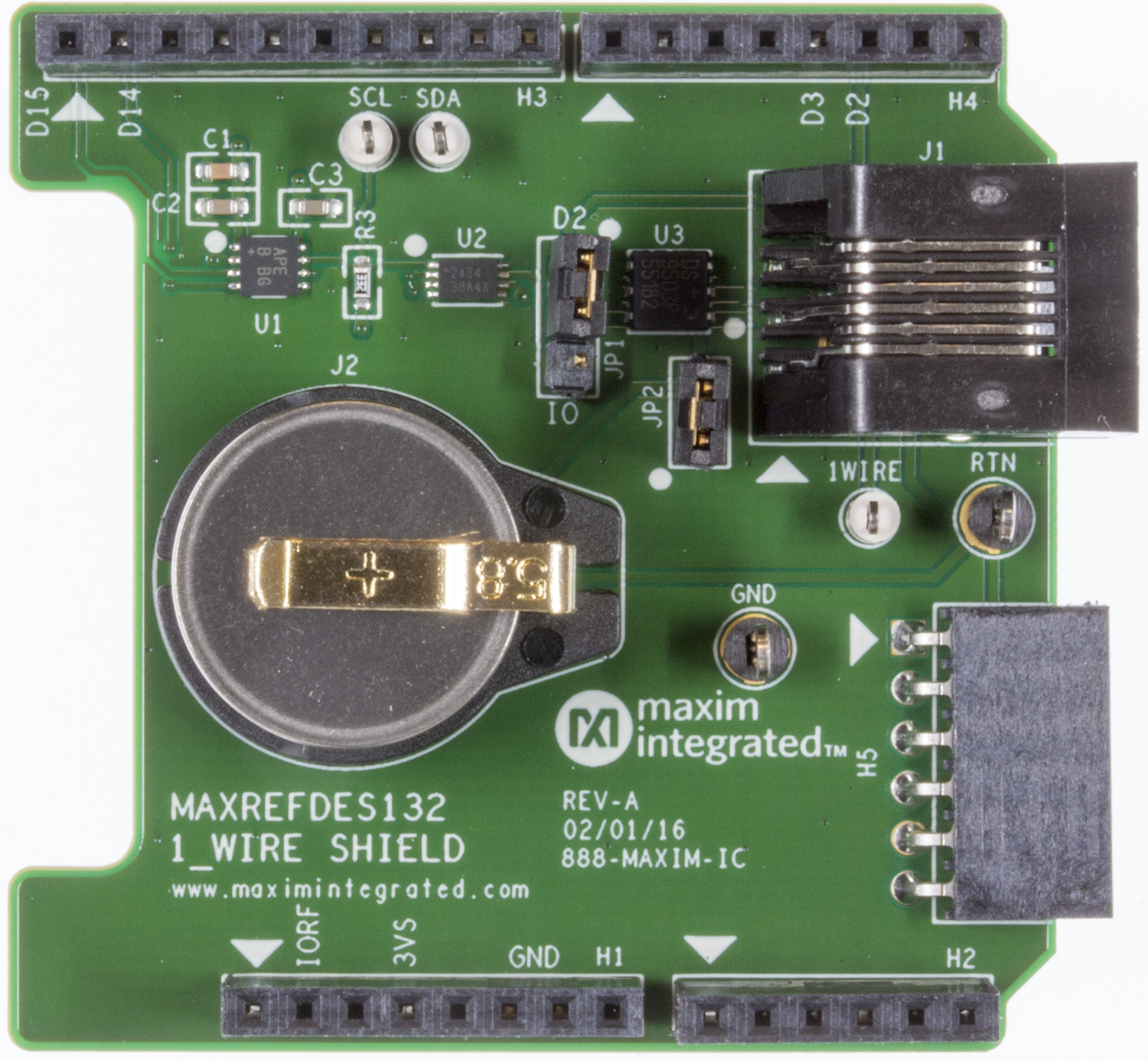

MAXREFDES132 参考设计
