DS28E18

1-Wire®至I2C/SPI桥接芯片,带指令顺序控制

更多 showmore-icon

1-Wire至I2C或SPI桥接器件,可由主机微控制器提供寄生供电。

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 使用单触点1-Wire接口操作远端I2C或SPI器件
    • 延长I2C/SPI通信距离
    • 将6根线(SPI)或4根线(I2C)减少为2根线
    • 512字节排序控制器,支持附带器件的自主操作
    • 两个可配置GPIO引脚用于附加外设控制
  • 无需外部电源
    • DS28E18由1-Wire寄生供电
    • I2C/SPI外设电源取自1-Wire线路
  • 灵活的1-Wire和I2C/SPI主机工作模式
    • 支持标准速率(11kbps)和过驱动(90kbps) 1-Wire通信
    • I2C从机模式下支持100kHz、400kHz和1MHz速率
    • SPI从机模式下支持最高2.3MHz速率
  • 易于系统集成
  • 小尺寸、2mm x 3mm x 0.75mm、8引脚TDFN封装
  • -40°C至+85°C工作温度范围
  • 2.97V至3.63V工作电压范围
  • 更多细节
    show more Icon

    DS28E18是一款简单的通信桥接芯片,置于远端SPI或I2C传感器侧,允许主机系统仅通过两根线控制远端传感器,而这些系统之前需要6根(SPI)或4根(I2C)连线,大大简化了系统连接。这两根线采用Maxim的1-Wire通信协议,在同一根线上传输电源和控制信号,由主机微控制器的可编程I/O引脚驱动。1-Wire网络支持长达100m的电缆长度,并允许线上挂接10个或更多个传感器节点。

    IC在SRAM中提供512字节指令排序,可使用多条I2C或SPI命令装载数据。装载之后,主机控制器发送指令执行顺序操作、供电,并从所连接的I2C或SPI外设收集数据。后续的1-Wire命令读取收集的数据。通过1-Wire线路为所连接的传感器或外设供电,使得DS28E18成为远端供电和控制复杂I2C或SPI器件(传感器、ADC、DAC和显示控制器等)的高效解决方案。

    用作I2C从机器件网桥时,DS28E18能够以标准模式(100kHz)、快速模式(400kHz)或超快速模式(Fm+,1MHz)进行数据通信。SPI模式下,支持多个时钟速率,最高可达2.3MHz。利用1-Wire命令配置为I2C或SPI操作;上电默认配置为I2C。工作在I2C模式时,提供两个GPIO引脚用于附加外设控制。

    每片DS28E18提供唯一的64位安全ROM识别码(ROM ID),作为器件在1-Wire总线上的地址。一个1-Wire网络中可挂接多片DS28E18器件,并可独立访问,不会互相影响。

    应用

    • 配件识别与控制
    • 设备配置和监测
    • 检查环境条件
    • 谷物升降机监测

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    视频

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    DS28E18Q+T
    • HTML
    • HTML
    DS28E18Q+U
    • HTML
    • HTML
    软件和型号相关生态系统

    软件和型号相关生态系统

    找不到您所需的软件或驱动?

    申请驱动/软件
    评估套件

    评估套件 1

    reference details image

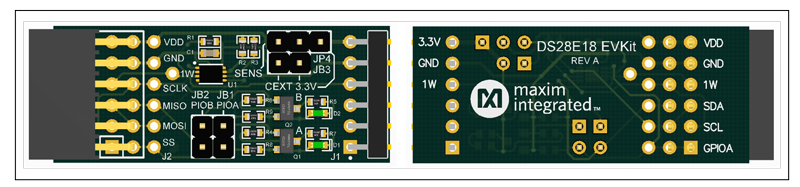

    DS28E18EVKIT

    DS28E18 评估套件

    zoom

    DS28E18EVKIT

    DS28E18 评估套件

    DS28E18 评估套件

    特性和优点

    • Windows 10/8/7驱动
    • 完全兼容USB 2.0规范
    • USB供电,无需外部电源
    • 扩展SPI/I2C外设模块连接器,用于快速搭建SPI/I2C从机原型

    产品详情

    DS28E18评估套件(EV sys)提供专用硬件和软件系统,帮助用户熟悉DS28E18的功能和特性。DS28E18器件为1-Wire® 至I2C/SPI桥接芯片,带有指令顺序控制器。评估系统包括DS28E18评估板、DS7505外设模块电路板、MAX31722外设模块电路板,以及DS9481P-300# USB至1-Wire适配器(用于连接PC)。评估套件兼容Windows®操作系统。

    应用

    • 配件识别与控制
    • 设备配置和监测
    • 检查环境条件
    • 谷物升降机监测
    参考电路

    参考电路 3

    maxrefdes9004 board

    C-source Reference for Operating the DS2485 Combined with a DS28E18 from a Cortex-M4 Microcontroller

    zoomopens a dialog

    MAXREFDES9004

    C-source Reference for Operating the DS2485 Combined with a DS28E18 from a Cortex-M4 Microcontroller

    C-source Reference for Operating the DS2485 Combined with a DS28E18 from a Cortex-M4 Microcontroller

    特性和优点

    • Dedicated 1-Wire Master for Convenient 1-Wire Processing
    • Up to 100m Remote Communication with Connected 1-Wire Slave Devices
    • C-Code Demonstrates How to Use the DS2485 in Software Including an Example with the DS28E18

    Designed–Built–Tested

    A simple, cost-efficient, 1-Wire master is demonstrated using the DS2485 for a simple sensor application using the MAX32660 host microcontroller. This reference design includes the following major components: one each of MAX32660 Cortex-M4 microcontroller, DS2485 1-Wire master, DS28E18 1-Wire to I2C/SPI bridge and an I2C temperature sensor module. This document describes the hardware shown above as well as its supplementing software. It provides a detailed, systematic technical guide to set up and understand the MAXREFDES9004 reference design. The system has been built and tested, details of which follow later in this document.

    查看参考设计详情 external link

    设计和集成工具

    pdf icon

    ZIP

    1.13 M

    MAXREFDES9002

    C-source Reference for Operating the DS28E18 from Cortex-M4 GPIO Pins

    zoomopens a dialog

    MAXREFDES9002

    C-source Reference for Operating the DS28E18 from Cortex-M4 GPIO Pins

    C-source Reference for Operating the DS28E18 from Cortex-M4 GPIO Pins

    特性和优点

    Features

    • Power and communication to I2C and SPI sensors through two wires
    • 512-byte command sequencer for autonomous operation
    • Up to 10mA at 3.3V sensor power derived from 1-Wire
    • Up to 100m distance with the 1-Wire interface
    • Example C-code demonstrates how to interface to I2C and SPI sensors
    查看参考设计详情 external link

    使用部分 2

    设计和集成工具

    pdf icon

    ZIP

    609.24 K

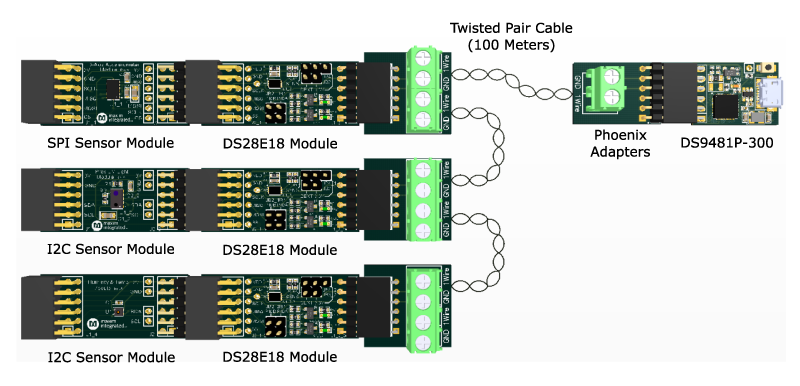

    MAXREFDES9000

    Remote I2C and SPI Sensor Operation Using the DS28E18

    zoomopens a dialog

    MAXREFDES9000

    Remote I2C and SPI Sensor Operation Using the DS28E18

    Remote I2C and SPI Sensor Operation Using the DS28E18

    特性和优点

    • Power and communication to I2C and SPI sensors via two wires
    • 512-byte command sequencer for autonomous operation
    • Up to 10mA at 3.3V sensor power derived from 1-Wire
    • Up to 100m distance with the 1-Wire interface
    • Raspberry Pi® computer enables a powerful computing platform for creating an expansive system of sensors
    • Example source code demonstrates how to interface to various types of I2C and SPI sensors
    查看参考设计详情 external link

    使用部分 1

    设计和集成工具

    pdf icon

    ZIP

    1.92 M
