DS2480B: 串行、1-Wire线驱动器 Data Sheet (Rev. 2)12/7/2004PDF700K
概览
优势和特点
- 通用、共地的串口至1-Wire线驱动器
- 支持所有iButton®和1-Wire从器件
- 支持标准速度和高速模式的1-Wire通信,且串行接口数据传输速率可在9600bps (默认)、 19200bps、57600bps和115200bps中进行选择
- 支持12V EPROM编程,为传感器以及EEPROM提供5V强上拉
- 进行串行和1-Wire通信时的自校准时基误差为±5%
- 压摆率可控的1-Wire下拉和有源上拉,以适应长距离通信和降低辐射
- 当与5V供电的RS232系统或与UART相连时,通过用户可选择RXD/TXD的极性将尽可能减少外围器件的数目
- 可编程的1-Wire时序和驱动特性,以适应标准速率下更宽范围的从机器件配置
- 结合数据和控制信息的智能协议,无需额外的引脚控制
- 兼容于光耦、IR和RF至RS232的转换器
- 低成本的8引脚SO表贴封装。
- 工作电压4.5V至5.5V,温度范围为-40°C至+85°C
产品详情

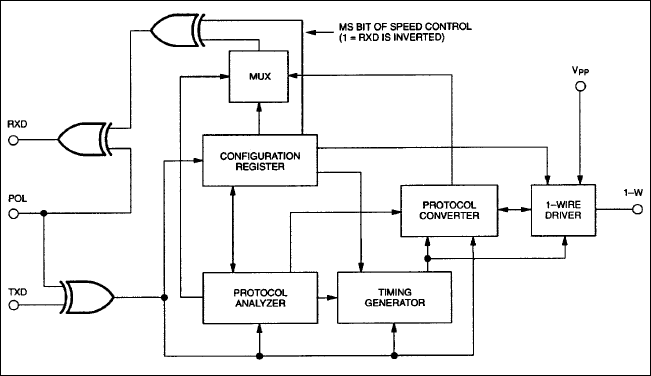

DS2480B是一种串口至1-Wire®的接口芯片,支持标准和高速两种模式。它可以直接连至UART或5V的RS232系统。与RS232C (±12V电平)相接时,还需要一个无源箝位电路和一个5V电平至±12V电平的转换电路。内部带有定时器,因此主机就不再需要产生1-Wire通信所需的要求严格的时序波形。而在DS9097(E)中,主机必须为每一个1-Wire时隙发送一个完整的字符。比较而言,DS2480B则是将每个字符转换成8个1-Wire时隙,因此大大地提高了数据的吞吐量。另外,DS2480B可以采用四种不同的通信速率,分别为115.2kbps、57.6kbps、19.2kbps,其中9.6kbps是系统上电后默认的通信速率。来自主机的晶振源UART的命令码充当时钟基准,不断地校准时钟发生器。DS2480B采用独特的通信协议,合并数据和控制信息,而无需控制引脚,这样就保证了通用串口至无线转换器的兼容性,允许更容易实现1-Wire接口转换。DS2480B的多种控制功能针对1-Wire网络进行了优化,支持当前所有1-Wire器件,包括:基于EEPROM的只添加存储器以及1-Wire温度计等特殊功能器件。有关详细的软件例程,请参见应用笔记192:DS2480B串行接口1-Wire线驱动器的使用。
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
DS2480B Reliability Data1/12/2023PDF20K
-
UG-3358: OneWireViewer用户指南,1.5版3/29/2005PDF0M
-
理解和配置DS2483 1-Wire®主机4/1/2013
-
How to Multiplex a 1-Wire Master into Numerous Channels3/15/2019
-
利用1-Wire®链路功能获取位置信息—一种确定器件物理地址的简单信令协议方法8/21/2007
-
通过单个触点增加控制、存储器、安全和混合信号功能3/6/2007
-
新
Choosing the Right 1-Wire Master for the Embedded Applications3/21/2023
-
新
Choosing the Right 1-Wire Master for the Embedded Applications2/6/2023
-
Implementing an Isolated 1-Wire Bus5/17/2012
-
Tutorial: Improve Sensor Performance and SNR in Pulse Oximeter Designs6/21/2010
-
White Paper 2: Using the 1-Wire® Public Domain Kit7/16/2008
-
DS2480B 1-Wire®时序的理解及配置1/15/2008
-
确定多从机1-Wire®网络的恢复时间12/26/2006
-
用软件实现1-Wire®通信9/16/2004
-
长线1-Wire网络可靠设计指南8/25/2004
-
DS2480B串行接口1-Wire®线驱动器的使用8/6/2004
-
Extending 1-Wire® Range with Network Proxies3/28/2002
