DS1085

量产

EconOscillator频率合成器

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 用户可编程的频率合成器
  • 在8.1kHz至133MHz可编程
  • 双同步输出
  • 8.2MHz至133MHz基准振荡器输出
  • 8.1kHz至133MHz主振荡器输出
  • 三种分辨率选择
  • 2线串行接口
  • 0.75%绝对精度
  • 非易失(NV)频率设置
  • 5V单电源
  • 无外部定时元件
  • 掉电模式

    • DS1085是双输出频率合成器，无需外部定时元件。它可以作为独立振荡器，或作为一个由处理器控制的、可动态编程的外设部件来使用。内部主振荡器可以在66MHz至133MHz的范围内进行编程，有三个分辨率选择，分别为10kHz、25kHz与50kHz。一个可编程的3位预定标器(1、2、4或8分频)从主振荡器生成一个基准振荡器输出(OUT0)，范围是8.2MHz至133MHz。另一个独立的预定标器和一个1至1025分频器产生主输出(OUT1)，范围是8.1kHz至133MHz。两路输出尽管都与主振荡器同步，但可独立编程。可编程主振荡器、预标定器以及分频器组合起来可以生成数千个用户规定的频率。主振荡器、预标定器以及分频器的设置都保存在NV (EEPROM)存储器中，在上电时提供默认值，因此可以将其作为独立振荡器使用。通过2线串行接口可以对主振荡器、预标定器(P0与P1)、分频器(N)进行在线动态编程。如果需要，可以进行动态频率调节，或者，对于固定频率应用，DS1085可以采用工厂或用户编程的固定数值。

    应用

    • 电缆调制解调器
    • 蜂窝电话
    • 计算机外设
    • 复印机
    • PC
    • 打印机
    DS1085
    EconOscillator频率合成器

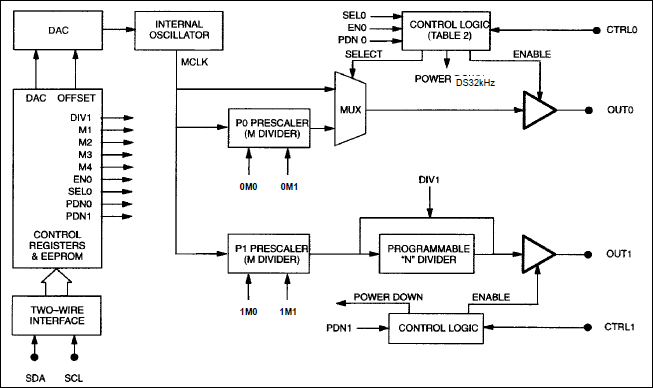

    DS1085：原理框图
