DS1077

EconOscillator™/分频器

更多 showmore-icon

可编程、全硅振荡器,运行频率高达133MHz,无需外部元件

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 10
特性
  • 处理器控制或独立式固态振荡器
  • 动态改变频率
  • 双路低抖动、同步、固定频率输出
  • 2线串行接口
  • 频率输出范围8.1kHz至133MHz
  • 整个温度范围内频率变化±0.5% (+25°C至+70°C)
  • ±0.5%初始容差
  • 非易失(NV)频率设置
  • 5V单电源
  • 无外部元件
  • 掉电模式
  • 同步输出门控
更多细节
show more Icon

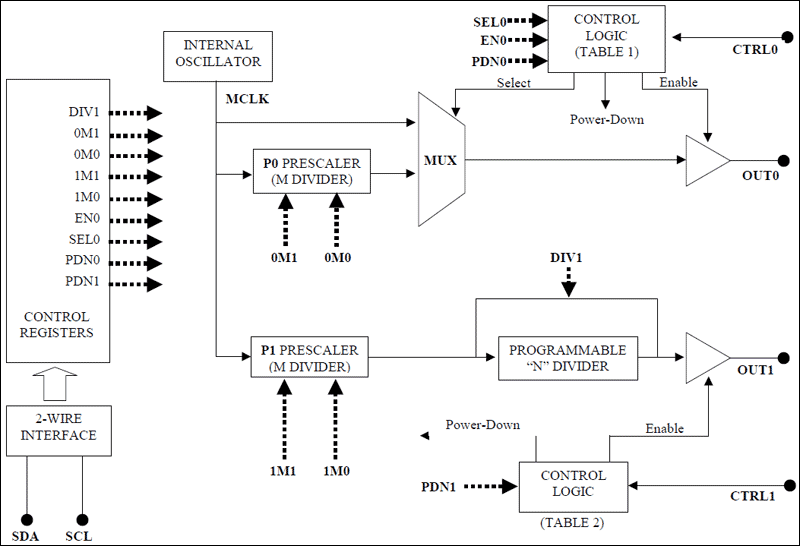

DS1077是一种双输出、可编程的固定频率振荡器,无需外部元件。DS1077可以用作处理器控制的频率合成器,或独立振荡器。两个同步输出的工作频率可以是主频率的约数,由用户通过两个片上可编程的预定标器与一个分频器来调节。选定的输出频率存储在NV (EEPROM)存储器中。上电时,DS1077将这些数值作为默认值。

DS1077具有2线串口,可以对可编程预定标器(P0与P1)与分频器(N)进行动态、在线编程,并将期望值存储在NV (EEPROM)存储器中。只要简单地将不同数值动态、在线写入器件(或者对已编程的器件重新编程)就可以改变设计。而对于固定频率的应用,可以采用预编程的器件,就不再需要与串口的连接。预编程器件可以根据用户需要的频率定做。

DS1077采用8引脚SO或µSOP封装,能够简单经济地生成时钟信号,并且利用最少的板上空间。如果需要,也可以采用晶片级封装。

应用

  • 电缆调制解调器
  • 蜂窝电话
  • 计算机外设
  • 复印机
  • PC
  • 打印机
产品模型 10
