DS1077L

3V、EconOscillator/分频器

更多 showmore-icon

业内最精确的全硅振荡器

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 由处理器控制的或独立式固态振荡器
  • 动态改变频率
  • 双路、低抖动、同步、固定频率输出
  • 2线串行接口
  • 频率输出范围4.87kHz至66.666MHz,在整个温度与电压范围内频率变化±1.25%
  • ±0.5%初始容差
  • 非易失频率设置
  • 2.7V至3.6V单电源
  • 无外部元件
  • 掉电模式
  • 同步输出门控
更多细节
show more Icon

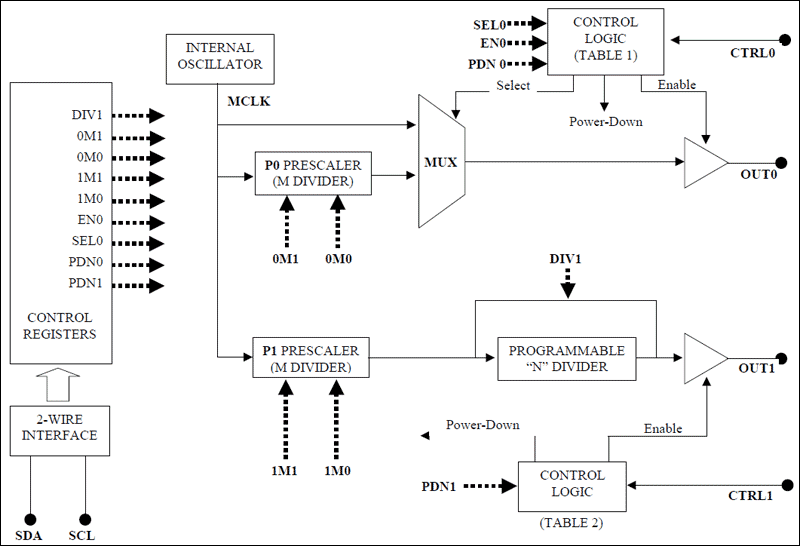

DS1077L是一种双输出、可编程的固定频率振荡器,无需外部元件。DS1077L可以作为处理器控制的频率合成器,或独立式振荡器。两个同步输出工作频率可以是主频率的约数,由用户通过两个片上可编程的预定标器与一个分频器来调节。选定的输出频率存储在NV (EEPROM)存储器中。上电时,DS1077L将这些数值作为默认值。

DS1077L具有2线串口,允许对其可编程预定标器(P0与P1)与分频器(N)进行在线、动态编程,将期望值存储在NV (EEPROM)存储器中。只要简单地将不同数值动态、在线写入器件(或者对已编程的器件重新编程)就可以改变设计。而对于固定频率的应用,可以采用预编程的器件,就不再需要与串口的连接。预编程器件可以根据用户需要的频率定做。

DS1077L采用SO或µSOP封装,能够简单经济地生成时钟信号,并且利用最少的板上空间。如果需要,也可以采用晶片级封装。

应用

  • 电缆调制解调器
  • 蜂窝电话
  • 计算机外设
  • 复印机
  • PC
  • 打印机
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
DS1077LU-40+
  • HTML
  • HTML
DS1077LU-40+T
  • HTML
  • HTML
DS1077LU-50+
  • HTML
  • HTML
DS1077LZ-40+
  • HTML
  • HTML
DS1077LZ-40+T&R
  • HTML
  • HTML
DS1077LZ-60+
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

ASSEMBLY

DS1077LU-40+

量产

DS1077LU-40+T

量产

10月 30, 2020

- 1702R2

ASSEMBLY

DS1077LZ-40+

量产

DS1077LZ-40+T&R

量产

DS1077LZ-60+

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 19, 2018

- 1753N

arrow down

ASSEMBLY

DS1077LU-40+

量产

DS1077LU-40+T

量产

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

DS1077LZ-40+

量产

DS1077LZ-40+T&R

量产

DS1077LZ-60+

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

DS1070_EVKIT

振荡器评估板

zoom

DS1070_EVKIT

振荡器评估板

振荡器评估板

特性和优点

  • 可对DS1077(L)、DS1085(L)、DS1086(L)和DS1087(L)的寄存器进行编程和读取
  • 内置设置计算器可确定期望频率所需设置
  • Win95/WinNT 4.0兼容软件
  • ZIF插座,适用于8引脚µSOP和8引脚SO封装的器件
  • 2.7V至5.5V电压工作

产品详情

DS1070K EconOscillator编程套件是用于对Dallas Semiconductor公司2-线EconOscillator™产品进行编程的完整硬件/软件解决方案,可用于评估和验证新设计。该评估板兼容DS1077(L)、DS1085(L)、DS1086(L)和DS1087(L)。
