DS1085L

3.3V EconOscillator频率合成器

更多 showmore-icon

产品详情
特性
  • 用户可编程的频率合成器
  • 在4.1kHz至66MHz可编程
  • 双同步输出
  • 4.13MHz至66MHz基准振荡器输出
  • 4.1kHz至66MHz主振荡器输出
  • 3.0V至3.6V单电源供电
  • 三种分辨率选择
  • 2线串行接口
  • 0.75%绝对精度
  • 非易失NV频率设置
  • 无外部定时元件
  • 掉电模式
  • 更多细节
    show more Icon

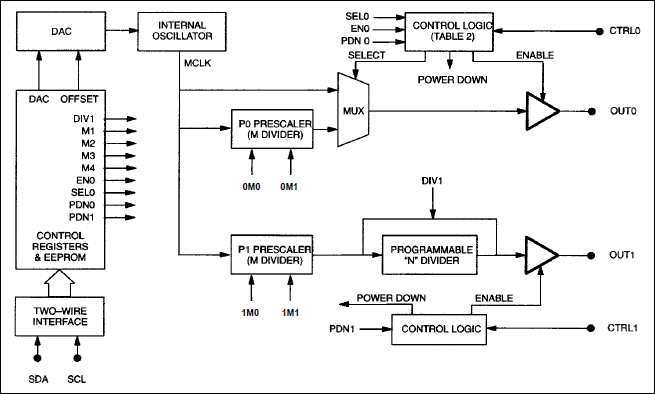

    DS1085L是双输出频率合成器,无需外部定时元件。它可以作为独立振荡器,或作为一个由处理器控制的、可动态编程的外设部件来使用。内部主振荡器可以在33MHz至66MHz的范围内进行编程,有三种分辨率选择,分别为5kHz、12.5kHz与25kHz。一个可编程的3位预定标器(1、2、4或8分频)从主振荡器生成一个基准振荡器输出(OUT0),范围是4.13MHz至66MHz。另一个独立的预定标器和一个1至1025分频器产生主输出(OUT1),范围是4.1kHz至66MHz。两路输出尽管都与主振荡器同步,但可独立编程。可编程主振荡器、预标定器以及分频器组合起来可以生成数千个用户规定的频率。主振荡器、预定标器以及分频器的设置都保存在NV (EEPROM)存储器中,在上电时提供默认值,因此可以将其作为独立振荡器使用。通过2线串行接口可以对主振荡器、预标定器(P0与P1)、分频器(N)进行在线动态编程。如果需要,可以进行动态频率调节,或者,对于固定频率应用,DS1085L可以采用工厂或用户编程的固定数值。

    外部控制输入,CTRL1与CTRL0,用于使能或禁止两路振荡器输出。两路输出均具有同步使能特性,在输出使能时保证没有扰动,在使能信号与第一次输出跳变之间有一个恒定的时间间隔(对于给定频率设置)。这些输入也可用于禁止主振荡器,在对功率敏感的应用中可将器件置为低功率模式。

    应用

    • 电缆调制解调器
    • 蜂窝电话
    • 计算机外设
    • 复印机
    • PC
    • 打印机

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估

    评估套件 1

    DS1070_EVKIT

    振荡器评估板

    zoom

    DS1070_EVKIT

    振荡器评估板

    振荡器评估板

    特性和优点

    • 可对DS1077(L)、DS1085(L)、DS1086(L)和DS1087(L)的寄存器进行编程和读取
    • 内置设置计算器可确定期望频率所需设置
    • Win95/WinNT 4.0兼容软件
    • ZIF插座,适用于8引脚µSOP和8引脚SO封装的器件
    • 2.7V至5.5V电压工作

    产品详情

    DS1070K EconOscillator编程套件是用于对Dallas Semiconductor公司2-线EconOscillator™产品进行编程的完整硬件/软件解决方案,可用于评估和验证新设计。该评估板兼容DS1077(L)、DS1085(L)、DS1086(L)和DS1087(L)。
