ADXL343

3轴、±2 G/±4 G/±8 G/±16 G数字加速度计

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 10至13位分辨率的多用途加速度计,适用于各种不同的应用
  • 可通过SPI(3线和4线)和I2C访问数字输出
  • 内置运动检测功能使得单振、双振、活动、非活动和自由落体检测都可忽略不计
    • 用户可调阀值
    • 中断可独立映射到两个中断引脚
  • 低至23 μA的低功耗运行及嵌入式FIFO,可降低整体系统功耗
  • 宽电源电压范围:2.0 V至3.6 V
    • I/O电压:1.7 V至VS
  • 宽工作温度范围(−40°C至+85°C)
  • 抗冲击能力:10,000 g
  • 小型、超薄、无铅、符合RoHS标准、3 mm × 5 mm × 1 mm LGA封装
更多细节
show more Icon

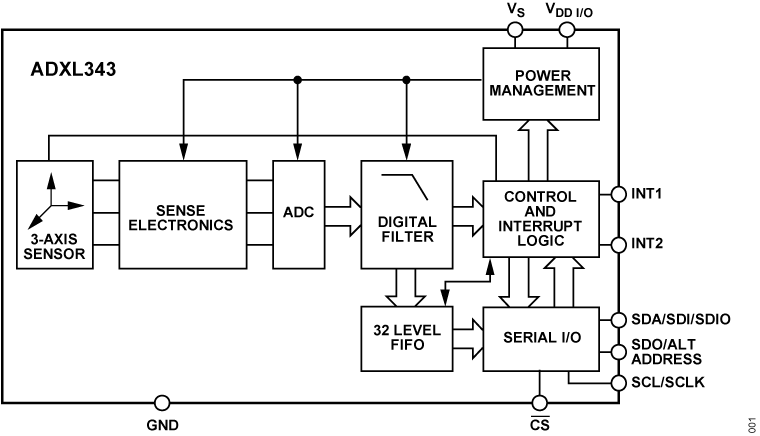

ADXL343是一款多功能3轴、数字输出、低g MEMS加速度计。可选择测量范围和带宽以及可配置的内置运动检测使得该器件适合多种应用的加速度感应。该器件具有高达10000g的抗冲击能力,宽工作温度范围(−40°C至+85°C),使用户能在非常苛刻的环境下使用加速度计。

ADXL343采用高分辨率(13位)测量加速度,测量范围达±16 g。数字输出数据为16位二进制补码格式,可通过SPI(3线或4线)或I2C数字接口访问。ADXL343可以在倾斜检测应用中测量静态重力加速度,还可以测量运动或冲击导致的动态加速度。其高分辨率(3.9 mg/LSB),能够测量不到1.0°的倾斜角度变化。

该器件提供多种特殊检测功能。活动和非活动检测功能检测有无运动发生。敲击检测功能可以检测任意方向的单击和双击动作。自由落体检测功能可以检测器件是否正在掉落。这些功能可以独立映射到两个中断输出引脚中的一个。

集成式存储器管理系统采用32级先进先出(FIFO)缓冲器,可用于存储数据,从而将主机处理器负荷降至较低,并降低整体系统功耗。

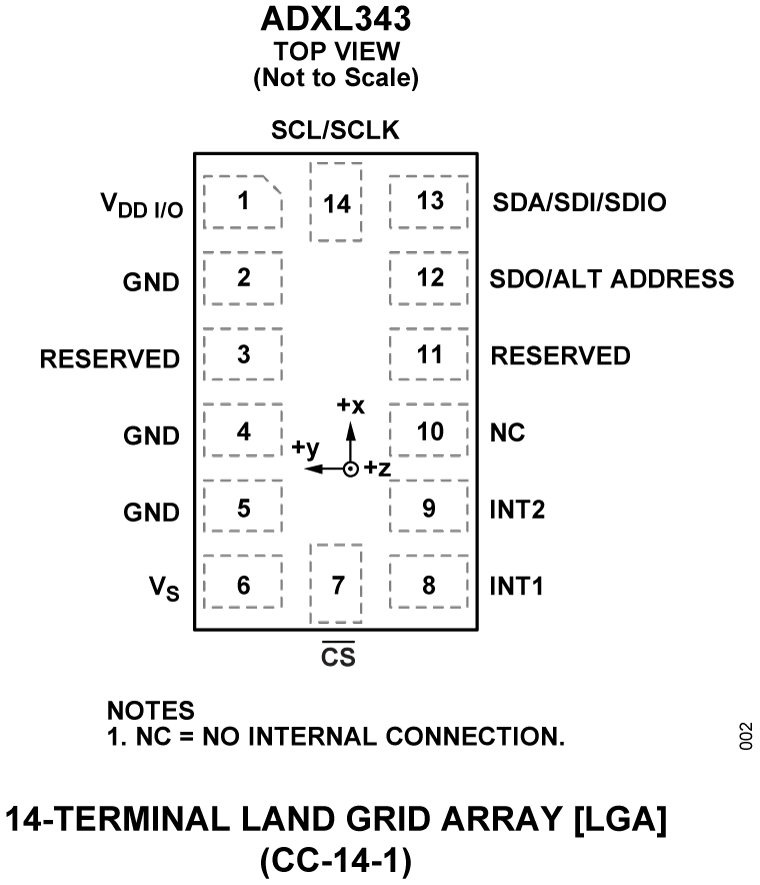

ADXL343采用3 mm × 5 mm × 1 mm、14引脚小型超薄塑料封装。

应用

  • 手机
  • 游戏和定点设备
  • 硬盘驱动器(HDD)保护

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADXL343BCCZ
  • HTML
  • HTML
ADXL343BCCZ-RL
  • HTML
  • HTML
ADXL343BCCZ-RL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 26, 2014

- 14_0079

ADXL343 and ADXL344 Die Revision

ADXL343BCCZ

量产

ADXL343BCCZ-RL

量产

ADXL343BCCZ-RL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

3月 26, 2014

- 14_0079

arrow down

ADXL343 and ADXL344 Die Revision

ADXL343BCCZ

量产

ADXL343BCCZ-RL

量产

ADXL343BCCZ-RL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 4

reference details image

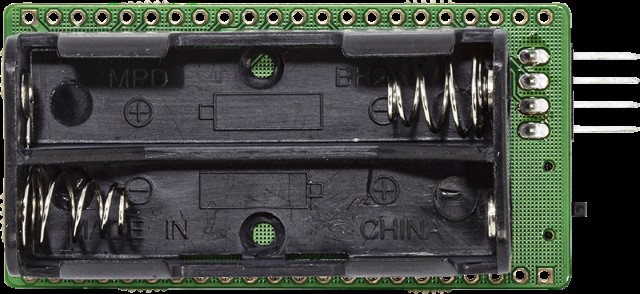

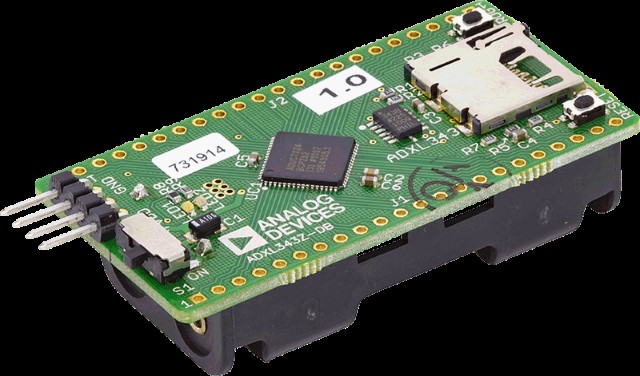

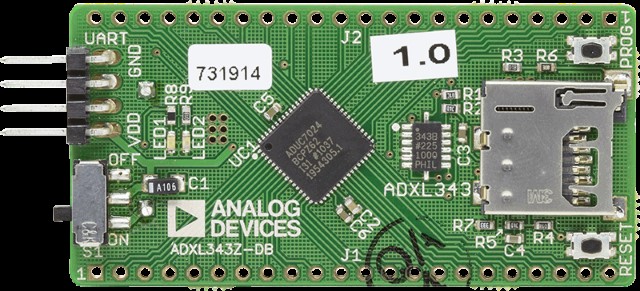

EVAL-ADXL343Z-DB

ADXL343 数据记录器/开发板

zoom

EVAL-ADXL343Z-DB

ADXL343 数据记录器/开发板

ADXL343 数据记录器/开发板

产品详情

ADXL343开发板是一款简单易用的工具,通过提供即时可用的数据采集和固件开发平台来缩短应用程序开发时间。

该板预配置为数据记录器,可用来收集数据,以便改进算法、调谐阈值和熟悉加速度计数据。该板由两节AAA电池供电且完全无连接,同时可无缝集成至便携式应用中。数据记录到MicroSD存储卡上,由此消除了存储容量限制,提高了操作系统灵活性。数据保存在文本文件(.txt)中;因此,操作开发板或读取数据时不用安装任何软件。随板一同提供2GB MicroSD卡和USB MicroSD读卡器。

此外,该板经过完全编程,提供硬件平台,可供固件测试,同时并行开发应用硬件。通信和处理由基于ARM7的ADuC7024微控制器完成,固件用C语言编写。随板一同提供编程电缆,同时在本页面提供开发环境和头文件。最后,平台经过应用固件测试,可在最终应用中复制。原理图和布局可在“支持文档”标签页上找到,并可随意用于您的应用中。

请注意,该板未配置为实时显示数据。若要实时评估ADXL343,请参考惯性传感器评估板。若需简单的ADXL343分线板,请参考EVAL-ADXL343Z

reference details image

EVAL-MST-ISEB

用于数字输出传感器的实时评估系统

zoom

EVAL-MST-ISEB

用于数字输出传感器的实时评估系统

用于数字输出传感器的实时评估系统

产品详情

iMEMS®实时评估系统是一款针对ADI惯性传感器产品平台或桌面特性的评估工具,使用方便。 该系统包括惯性传感器评估板(ISEB)或主板,以及卫星板,适用于ADI公司惯性传感器产品。 ISEB通过USB电缆直接连接至PC,此USB连接可为电路板提供通信和电源。 ISEB通过扁平电缆连接至卫星板。 借助此电缆,可轻松操作卫星板进行测试,也可将其单独置于环境室内进行温度或湿度测试。 从而减轻其他元件因温度和湿度影响造成的数据损坏。

ISEB是一块通用主板,适合与ADI公司惯性传感器的各种卫星板一同使用,其中包括模拟和数字加速度计以及陀螺仪。 不同产品借助单独的图形用户界面(GUI)进行评估,该GUI已经针对与所评估的惯性传感器有关的性能和特性测量值进行定制。

EVAL-ADxZ-M系统包含ISEB和EVAL-ADxZ-S卫星板。 还包含将ISEB连接至PC的USB A转Mini-B电缆,以及将ISEB连接至卫星板的18英寸、20引脚扁平电缆。


reference details image

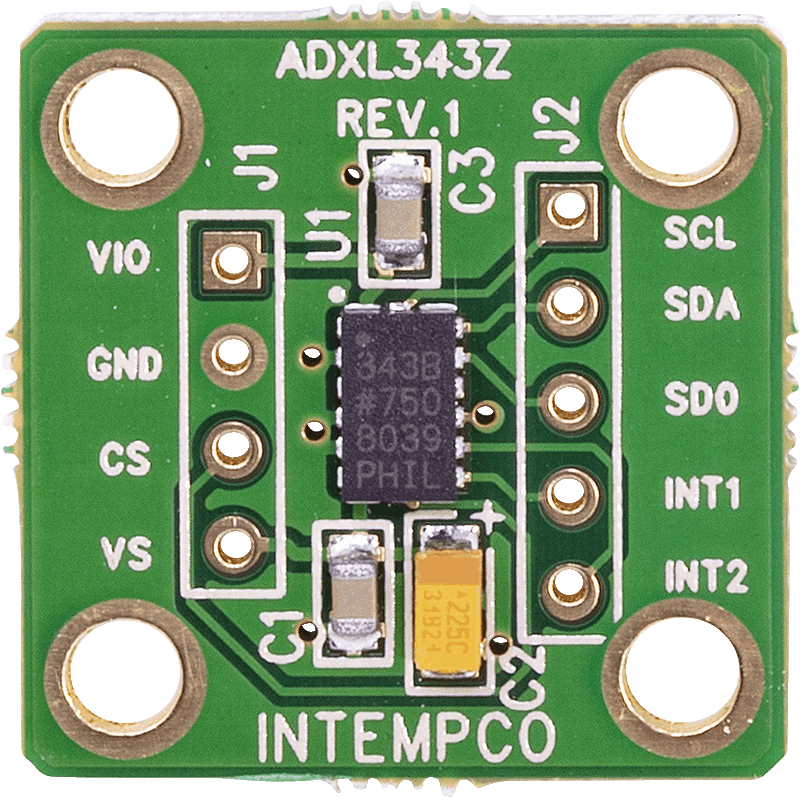

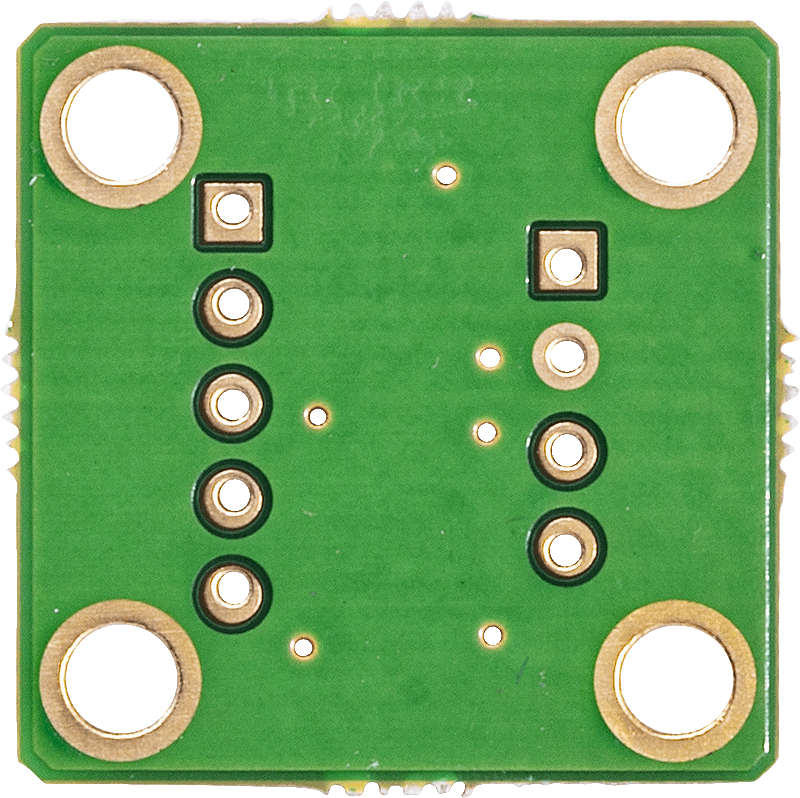

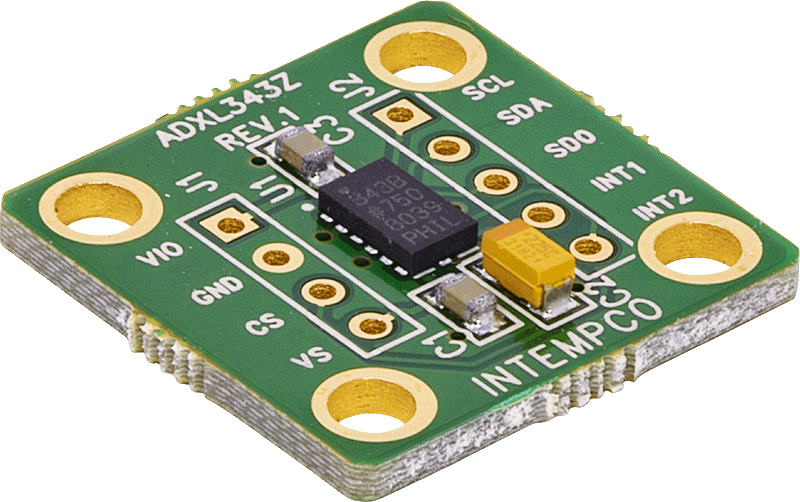

EVAL-ADXL343Z

ADXL343 分线板

zoom

EVAL-ADXL343Z

ADXL343 分线板

产品详情

EVAL-ADXL343Z是一款简单的分线板,可方便地将ADXL343 与现有系统相连。ADXL343是一款数字输出、3轴加速度计,具有低功耗和内置功能,是多种应用的理想选择。由于尺寸较小,EVAL-ADXL343Z对系统和加速度计的性能几乎没有影响,因此适用于在现有系统中评估ADXL343。注意,必须通过SPI或I2C以数字方式与ADXL343通信。EVAL-ADXL343Z不含有处理器,用户必须提供外部固件。关于包含处理器的评估板,请参考 EVAL-ADXL343Z-M ADXL343Z-DB
reference details image

EV-STRUCTURAL-ARDZ

Structural Health and Smart Building/Bridge Activity Sensor

zoom

EV-STRUCTURAL-ARDZ

Structural Health and Smart Building/Bridge Activity Sensor

Structural Health and Smart Building/Bridge Activity Sensor

特性和优点

  • Temperature Sensor
    • High Accuracy and Precision
      • ±0.1°C accuracy from +20°C to +50°C
      • ±0.15°C accuracy from -20°C to +85°C
    • Safety and Compliance
      • High and low temperature alarms
  • Accelerometer
    • Built-in motion detection features make tap, double-tap, activity, inactivity, and free-fall detection trivial
    • Multipurpose accelerometer with 10- to 13-bit resolution for use in a wide variety of applications
  • Inclinometer
    • Digital self-test function
    • Configurable alarm function
    • ±180 output format option

产品详情

The EV-STRUCTURAL-ARDZ is a vibration sensor that uses the ADXL343 digital output MEMS accelerometer chip and the ADIS16203 programmable 360° inclinometer. Aside from providing vibration data, this sensor node also features the MAX30210 digital temperature sensor which gives the option to shut down sensitive machines and equipment for smart motor sensing applications.

The on-board inclinometer can be used to detect if the horizontal position of the sensor changes, which points towards a collapse of the structure where the sensor was deployed.

APPLICATIONS

  • Structural health sensor
  • Tilt sensing, inclinometers
  • Platform control, stabilization, and leveling
  • Motion/position measurement
  • Monitor/alarm devices (security, medical, safety)
