本产品实现了由HDMI.org许可的技术。客户必须为HDMI.org列出的HDMI采用者以便购买产品。

有关更多信息，请联系当地的ADI公司销售办事处

ADV7625

推荐用于新设计

3GHz HDMI 5:2交叉点收发器，集成屏幕显示(OSD)

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 5路输入、2路输出交叉点HDMI®收发器
  • 支持HDMI
    • 支持3GHz视频（如4k x 2k）
    • 音频回授通道(ARC)
    • 支持3D TV
    • 内容类型位
    • 兼容CEC 1.4
    • 扩展的色度
  • 高带宽数字内容保护(HDCP 1.4)
  • 基于字符和图标的屏幕显示(OSD)
    • 3D OSD叠加于所有强制性3D格式
    • 支持OSD叠加于3 GHz视频格式
  • 支持HDCP中继器
    最高支持127 KSV
  • 300 MHz最高TMDS时钟频率（高达4k x 2k）
  • 支持48/36/30位深色输入模式
  • 超低抖动数字PLL（100%去偏斜）
  • 欲了解更多特性，请参考数据手册

ADV7625是一款高性能、5路输入、2路输出、高清多媒体接口(HDMI®)收发器，集成交叉点和分频器功能。 该器件支持3 GHz视频，具有两个独立的HDMI收发器、两个独立的HDMI发送器、两个音频输出端口、两个音频输入端口以及一个像素端口输入。 借助经过全面测试的ADI中继器软件库和驱动程序，ADV7625支持所有HDCP中继器功能。

ADV7625集成的HDMI接收器和发送器支持接收与发送3 GHz视频格式，包括24 Hz/25 Hz/30 Hz下的4k x 2k，以及所有强制性HDMI 3D TV格式。 接收器和发送器还支持THX® Media Director™。

每个HDMI接收器都集成一个均衡器，可确保该接口在最长30米的电缆条件下具有鲁棒的工作性能。 HDMI接收器共享768字节易失性扩展显示识别数据(EDID)存储器，为一个或两个EDID提供便利——每个接收器使用一个。 各HDMI端口具有专用的5 V检测和热插拔(Hot Plug™)置位引脚。

每个HDMI发送器都支持音频回授通道(ARC)，集成HDMI CEC控制器，支持能力发现和控制(CDC)。

ADV7625提供两个音频输出端口和两个音频输入端口。 每个音频端口支持从HDMI流提取音频输出数据，或将音频数据插入HDMI流，通道数多达8个。 支持的HDMI音频格式有：I2S、S/PDIF、直接数字流(DSD)和高比特率(HBR)音频。

ADV7625集成一个TTL像素端口输入，方便接收来自模拟前端解码器（如ADV7180或ADV7181D）的数字视频数据。

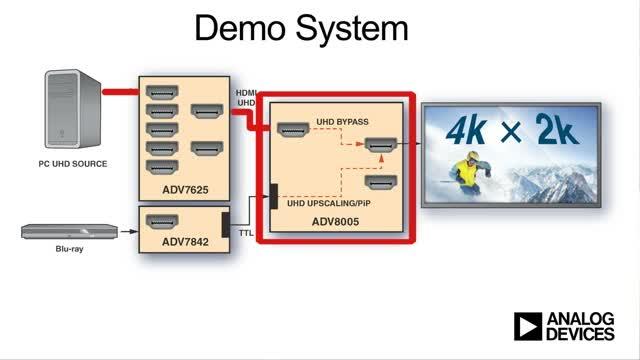

ADV7625集成一个TTL像素端口输入，方便接收来自模拟前端解码器（如ADV7180、ADV7181D或ADV7842）的数字视频数据。

ADV7625集成屏幕显示(OSD)发生器，可以产生并控制基于高质量字符和图标的系统状态与控制显示。 该OSD能与3 GHz视频格式和3D视频重叠。 有兴趣使用OSD的客户可以获得Blimp——ADI公司的OSD开发工具。

ADV7625采用节省空间的260引脚、15 mm × 15 mm CSP_BGA表贴封装，符合RoHS标准，额定温度范围为0°C至+70°C。

应用

  • AVR
  • HTiB
  • SOUNDBAR，支持HDMI中继器
  • 其他中继器应用

ADV7625
3GHz HDMI 5:2交叉点收发器，集成屏幕显示(OSD)
ADV7625 Functional Block Diagram ADV7625 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

用户手册 3

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
EVAL-ADV7625

ADV7625评估板

立即购买 更多内容

产品详情

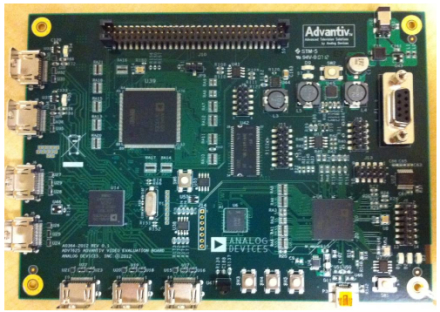

Advantiv® EVAL-ADV7625-SMZ视频评估板(AVEB)是一种低成本解决方案，用于评估ADV7625 HDMI收发器的性能。

该评估板提供 Blackfin® ADSP-BF524 处理器，用于系统控制。ADSP-BF524可以处理音频（不包括音频软件）。该评估板包括软件（固件），提供串行命令接口以控制板功能。

eval board
schematic 2
EVAL-MELODY-5

EVAL-MELODY-5评估板

立即购买 更多内容

特性和优点

  • 提供HDCP 1.4技术支持的HDMI输入和输出
  • 使用1个或2个ADSP-21489器件进行音频解码
  • 差分线路级模拟音频输出
    这些板包含一个集成电路，要求用户必须获得HDCP技术许可。欲了解更多信息，请联系您当地的销售办事处。

产品详情

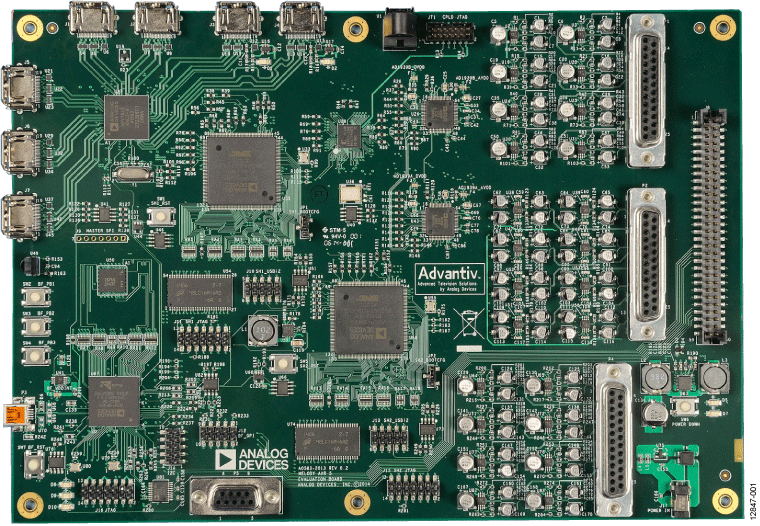

EVAL-MELODY-5评估板是一个平台，允许用户评估旨在解码高质量数字音频信号的ADI公司产品。

EVAL-MELODY-5评估板提供一个用于系统控制的Blackfin® ADSP-BF524处理器和两个用于音频解码的SHARC® ADSP-21489KSWZ-4B处理器。该评估板还集成了高带宽数字内容保护(HDCP) 1.4技术。为了订购此评估板，用户必须经过HDCP 1.4技术许可。

ADI公司的ADSP-21489和ADSP-BF524数据手册中列出了有关ADSP-21489和ADSP-BF524的完整规格，使用评估板时必须同时参考UG-784与数据手册。

这些板包含一个集成电路，要求用户必须获得HDCP技术许可。欲了解更多信息，请联系您当地的销售办事处。

EVAL-ADV7625
ADV7625评估板
EVAL-MELODY-5
EVAL-MELODY-5评估板
EVAL-MELODY-5 Image
