ADSP-21562

400MHz SHARC+ DSP（带640KB L1）、256KB共用的L2 SRAM、120引脚LQFP_EP封装

英文数据手册

Rev. PrE

预发布

顶部

新产品 (1)

应用笔记
EE-418: ADSP-2156x Board Design Guidelines for Dynamic Memory Controller

概览

优势和特点
产品详情

优势和特点

SHARC+ 内核基础设施

400MHz（最大值）内核时钟频率
640KB 片内 1 级 (L1) SRAM 存储器（具有奇偶校验功能）可增强低延迟性能
32 位、40 位和 64 位浮点支持
对字节、短字、字、长字寻址

存储器

256KB 片内 2 级 (L2) SRAM（具有 ECC 保护功能）- 在许多用例中不再需要外部存储器
一个 3 级 (L3) 接口已针对低系统功耗进行优化，可为 DDR3（支持以 1.35 V 工作的 DDR3L 套件）SDRAM 套件提供 16 位接口

高级硬件加速器

增强的 FIR/IIR 加速引擎以内核时钟频率运行，以增加处理能力
具有 OTP 的安全加密引擎

强大的 DMA 系统

创新型数字音频接口 (DAI) 包括：

具有 TDM 和 I2S 模式的 8x 完整 SPORT 接口
2x S/PDIF Rx/Tx、8 个 ASRC 对
4x 精密时钟发生器
24 个缓冲器

其他外设连接/接口：

2x 四路 SPI、1x 八路 SPI
MLB 3 引脚
4x I2C、2x UART
6x 通用定时器、1x 通用计数器
2x 监控定时器
2 通道 12 位管理 ADC
22 个 GPIO 引脚、24 个 DAI 引脚
热传感器

封装

14mm x 14mm 120 引脚 LQFP_EP

其他特性

安全和保护
- 加密硬件加速器
- 带 IP 保护功能的快速安全启动

产品详情

ADSP-2156x 处理器的速度高达 1 GHz，属于 SHARC^® 系列产品。ADSP-2156x 处理器基于 SHARC+^® 单核。ADSP-2156x SHARC 处理器是 SIMD SHARC 系列数字信号处理器 (DSP) 中的一款产品，采用 ADI 公司的超级哈佛架构。这些 32 位/40 位/64 位浮点处理器已针对高性能音频/浮点应用进行优化，具有大型片内静态随机存取存储器 (SRAM)、打破输入/输出 (I/O) 瓶颈的多个内部总线和创新型数字音频接口 (DAI)。SHARC+ 内核的新增特性包括高速缓存增强和分支预测，同时保持了指令集与以往 SHARC 产品的兼容性。

SHARC+ 处理器集成了一组丰富的行业领先系统外设和存储器（请参见数据表上的表 1），因此对于需要在一个集成封装中提供类似于 RISC（精简指令集计算）的可编程性、多媒体支持和领先信号处理能力的应用，该处理器是一个首选平台。这些应用涵盖广泛的市场，包括汽车、专业音频和需要高浮点性能的工业型应用。

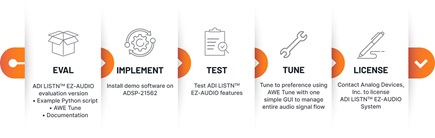

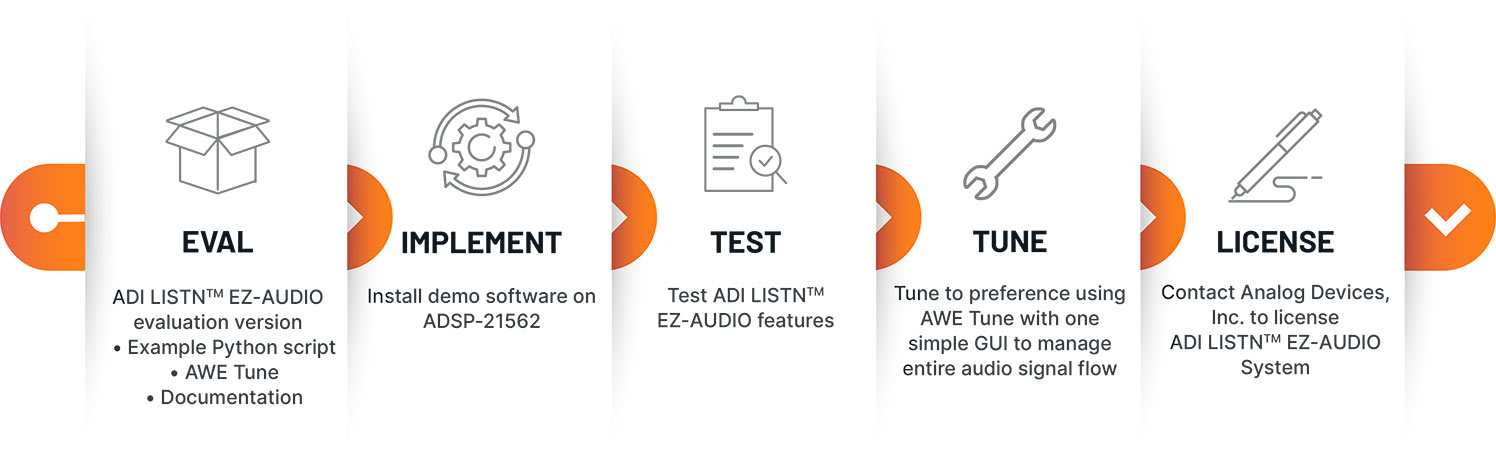

应用

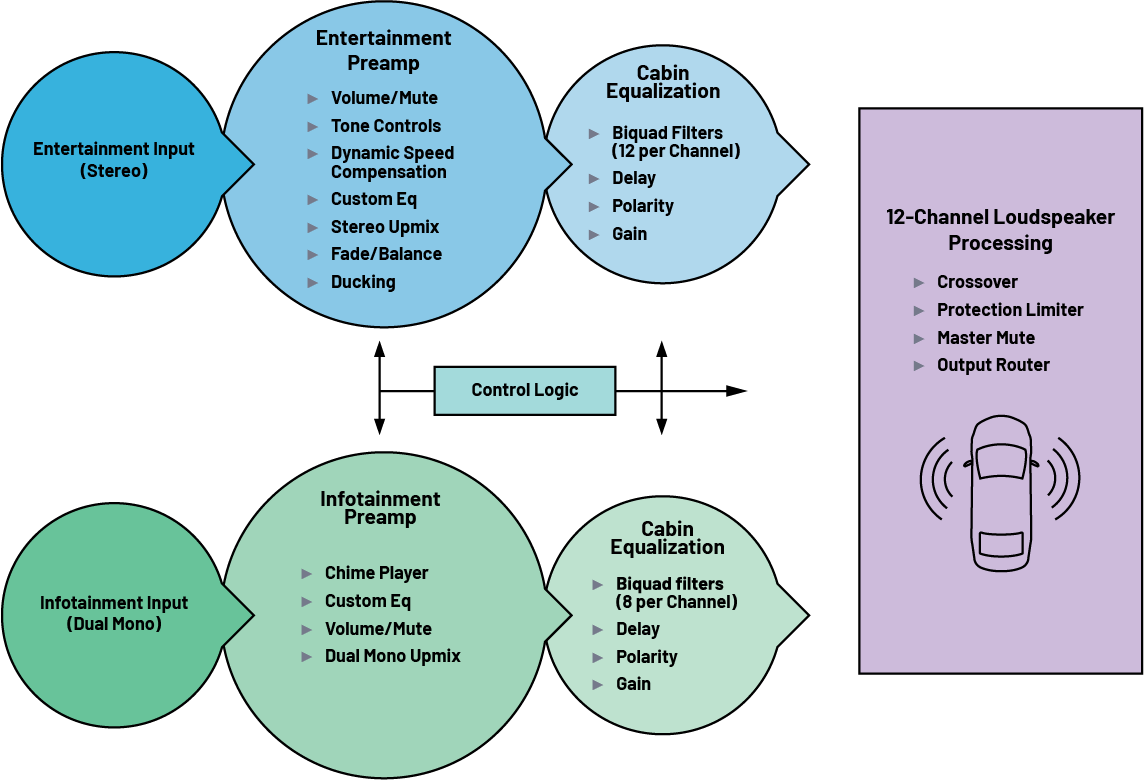

汽车：
- 音频放大器、音响主机、驾驶舱域控制器、后座娱乐
消费类和专业音频：
- 3D 条形音箱、家庭 AVR、混音台、下一代会议系统

产品分类

处理器和DSP
- SHARC处理器

领域

ADSP-2156x 系列：摘要和比较

类似器件点击在参数搜索中查看所有

产品生命周期预发布

本产品为新品，工程验证可能仍在进行中。我们正在准备量产，数量可能有限，设计规格可能会改变。

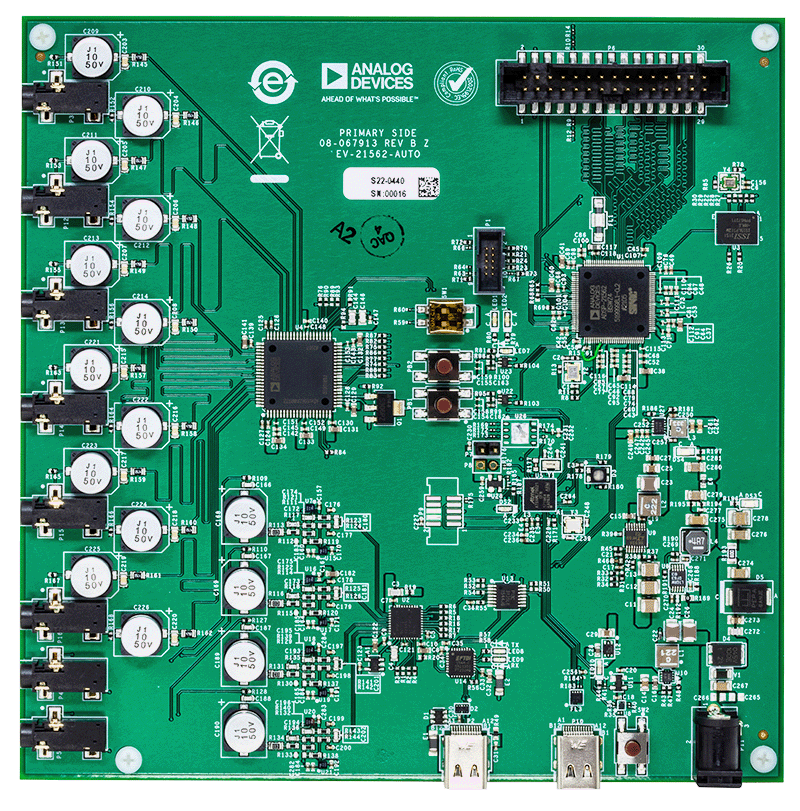

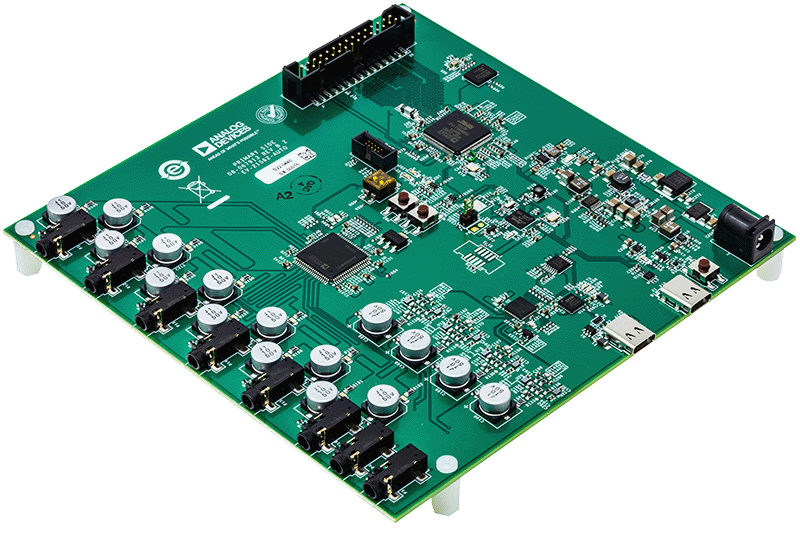

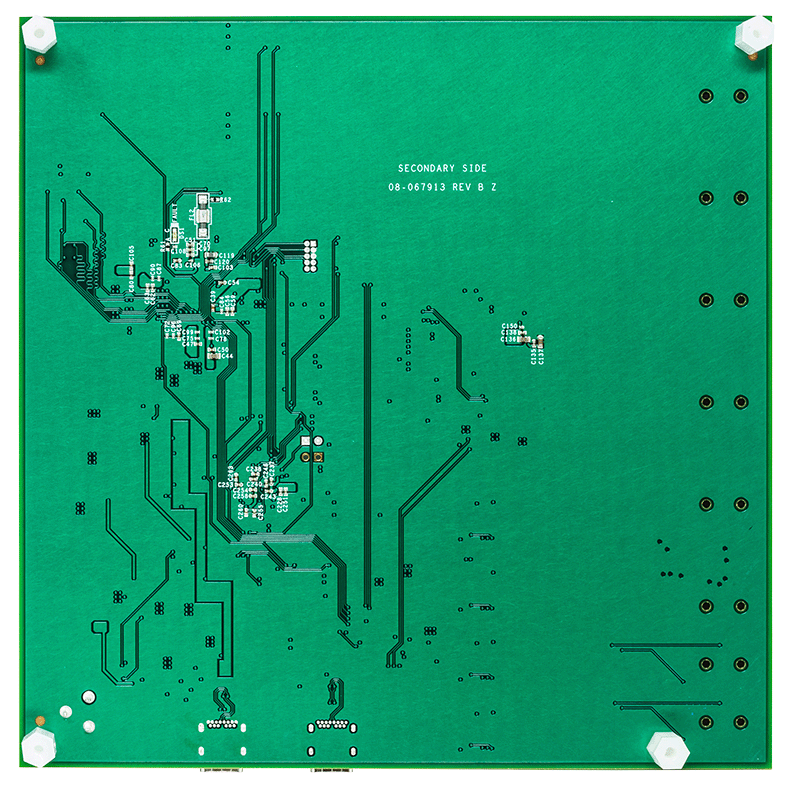

评估套件 (1)

ADZS-21569-EZKIT

适用于 ADSP-2156x SHARC 音频处理器系列的评估硬件

ADZS-21569-EZKIT

查看此评估套件详细信息

ADZS-21569-EZKIT 用于对 ADSP-2156x 系列 (ADSP-21562/21563/21565/21566/21567/21569) 的 SHARC 音频处理器进行评估和快速原型设计，这些音频处理器用于在需要确定性和低延迟实时音频处理的汽车和消费类/专业音频应用中提供身临其境般的音频和音响体验。ADSP-2156x 系列是基于 SHARC+ DSP 架构的单核 32 位/40 位/64 位浮点处理器，不仅具有灵活的音频连接性和性能可扩展性，还提供多个引脚兼容型号（400MHz 至 1GHz）和多种片内存储器选项。ADSP-2156x 处理器在汽车和消费级采用 400 球 CSP_BGA（17mm x 17mm，0.8mm 间距）和 120 引脚 LQFP 封装 (14mm x 14mm) 选项，以提高设计灵活性并在整个工作温度范围内实现高散热效率的紧凑设计。ADSP-2156x 系列采用高达 1.6MB 的大型片内 SRAM，可提高音频处理性能，不再需要使用外部存储器来优化采用单芯片 LQFP 封装型号时的系统成本。增强型片内硬件 FIR 和 IIR 滤波器加速器以内核速度运行，可在降低总体系统成本的同时提供显著的额外处理能力。强大的 DMA 系统具有创新型数字音频接口和内部总线，打破了对于低延迟实时音频处理至关重要的 IO 瓶颈。可选的 DDR3/L 连接（带 BGA 变体）可提供轻松的应用扩展，无需投入大量精力进行系统设计。

EZKIT 附带所有必要的硬件，可以让您快速组装和运行，并针对各种应用进行快速原型设计，包括沉浸式 3D 音效和个人音频区、汽车主动和道路噪声消除 (ANC/RNC)、基于语音的用户界面和车内通信（AEC/NR 和麦克风波束形成）、发动机声音合成 (ESS) 和电动车辆警告音响系统 (EVWSS/AVAS)。其他应用包括专业音频和条形音箱/家庭 AVR（带 3D 对象和多声道音频）。

该评估板旨在与 CrossCore^® Embedded Studio (CCES) 开发工具配合使用，以测试 ADSP-2156x 音频处理器的能力并帮助解决方案开发人员让产品快速上市。开发环境有助于进行高级应用代码开发和调试，例如：

创建、编译、汇编和链接用 C++、C 和汇编语言编写的应用程序
在应用程序中加载、运行、阶越、暂停和设置断点
读取和写入数据和程序存储器
读取和写入内核和外设寄存器

ADSP-2156x 系列：摘要和比较

优势和特点

ADSP-21569 处理器 400 引脚 17x17mm BGA
8Gb DDR3 存储器、512Mb SPI 闪存、1Gb 八路 SPI 闪存
音频接口包括 ADAU1979 四路 ADC、ADAU1962A 12 通道24 位 DAC、具有诊断功能的 ADAU1977 四路麦克风 ADC
12 个 RCA 连接器。12 个输出或 8 个输出/4 个输入
AD2428 – 汽车音频总线 (A2B) 收发器
USB 转 UART 接口和 EI3 扩展接口
具有 ICE-1000 仿真器的调试接口
CrossCore^® Embedded Studio EZ-KIT 许可证和 ICE-1000 仿真器

ADSP-2156x 系列：摘要和比较

文档

ADZS-21569 EZ-KIT Manual

处理器使用手册 (2)

PDF

11.42 M

ADSP-2156x SHARC+ Processor Hardware Reference

PDF

6.32 M

SHARC+ Core Programming Reference

集成电路异常 (1)

PDF

189.81 K

ADSP-21562/21563/21565/21566/21567/21569 Silicon Anomaly List
