特性
- 600MHz（最大值）或 800MHz（最大值）内核时钟频率
- 640KB 片内 1 级 (L1) SRAM 存储器（具有奇偶校验功能）可增强低延迟性能
- 32 位、40 位和 64 位浮点支持
- 32 位固定点
- 对字节、短字、字、长字寻址
- 512KB 片内 2 级 (L2) SRAM（具有 ECC 保护功能）- 在许多用例中不再需要外部存储器
- 增强的 FIR/IIR 加速引擎以内核时钟频率运行，以增加处理能力
- 具有 OTP 的安全加密引擎
创新型数字音频接口 (DAI) 包括：
- 具有 时分复用和 I2S 模式的 8x 完整 SPORT 接口
- 2x S/PDIF Rx/Tx、8 个 ASRC 对
- 4x 精密时钟发生器
- 24 个缓冲区
- 2x 四路 SPI、1x 八路 SPI
- MLB 3 引脚
- 4x I2C、2x UART
- 6x 通用定时器、1x 通用计数器
- 2x 监控定时器
- 2 通道 12 位管理 ADC
- 22 个 GPIO 引脚、24 个 DAI 引脚
- 热传感器
- 14mm x 14mm 120 引脚 LQFP_EP
- 安全和保护
- 加密硬件加速器
- 带 IP 保护功能的快速安全引导
- 增强的 FIR 和 IIR 加速器，运行频率高达 1 GHz
- AEC-Q100 适用于汽车应用
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADSP-2156x 处理器的速度高达 1 GHz，属于 SHARC® 系列产品。ADSP-2156x 处理器基于 SHARC+® 单内核。ADSP-2156x SHARC 处理器是 SIMD SHARC 系列数字信号处理器 (DSP) 中的一款产品，采用 ADI 公司的超级哈佛架构。这些 32 位/40 位/64 位浮点处理器已针对高性能音频/浮点应用进行优化，具有大型片内静态随机存取存储器 (SRAM)、打破输入/输出 (I/O) 瓶颈的多个内部总线和创新型数字音频接口 (DAI)。SHARC+ 内核的新增特性包括高速缓存增强和分支预测，同时保持了指令集与以往 SHARC 产品的兼容性。
SHARC+ 处理器集成了一组丰富的行业较领先系统外设和存储器（请参见数据手册上的表 1），因此对于需要在集成封装中提供类似于精简指令集计算 (RISC) 的可编程性、多媒体支持和较领先信号处理能力的应用，该处理器是优选平台。这些应用涵盖广泛的市场，包括汽车、专业音频和需要高浮点性能的工业型应用。
应用
- 汽车：
- 音频放大器、主机、ANC/RNC、后座娱乐系统、数字座舱、ADAS
- 消费电子和专业音频：
- 扬声器、条形音箱、AVR、会议系统、调音台、麦克风阵列、耳机
3
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADSP-21563
文档
筛查
1 应用
-
全部
-
处理器手册
-
应用笔记
-
集成电路异常
-
用户手册
-
数据手册
-
全部
-
英文
数据手册
1
处理器手册
2
应用笔记
5
集成电路异常
1
用户手册
1
738.74 K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
数据手册 1
用户手册 1
应用笔记 5
EE-412: ADSP-2156x SHARC+ Processor System Optimization Techniques (Rev.2)
EE-418: ADSP-2156x Board Design Guidelines for Dynamic Memory Controller (Rev.2)
EE-408: Using ADSP-2156x High Performance FIR/IIR Accelerators
EE447: Tips and Tricks Using the ADSP-SC59x/ADSP-2159x/ADSP-2156x Processor BootROM (Rev.1)
EE-448: Safe Power-down Mechanisms for Digital Processors
处理器手册 2
集成电路异常 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADSP-21563BSWZ8 |
120-Lead LQFP (14mm x 14mm w/ EP)
|
|
|
| ADSP-21563KSWZ8 |
120-Lead LQFP (14mm x 14mm w/ EP)
|
|
- ADSP-21563BSWZ8
- 引脚/封装图-中文版
-
120-Lead LQFP (14mm x 14mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- ADSP-21563KSWZ8
- 引脚/封装图-中文版
-
120-Lead LQFP (14mm x 14mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 17, 2024
- 23_0112
Alternate Test Site for ADSP-2156x Products Using 120-Ld LQFP
ADSP-21563BSWZ8
ADSP-21563KSWZ8
11月 6, 2023
- 23_0178
Bond Wire Conversion from Gold to Copper for ADSP-2156x processors
根据型号筛选
产品型号
产品生命周期
PCN
4月 17, 2024
- 23_0112
Alternate Test Site for ADSP-2156x Products Using 120-Ld LQFP
ADSP-21563BSWZ8
ADSP-21563KSWZ8
11月 6, 2023
- 23_0178
Bond Wire Conversion from Gold to Copper for ADSP-2156x processors
软件和型号相关生态系统
中间件
软件开发工具
CrossCore® Embedded Studio
SigmaStudio®+
CrossCore® Utilities
正在寻找评估软件？您可以在这里找到
评估套件 2
EV-21569-SOM
系统化模块(SOM)板用于评估1 GHz ADSP-2156x SHARC+®系列音频处理器
产品详情

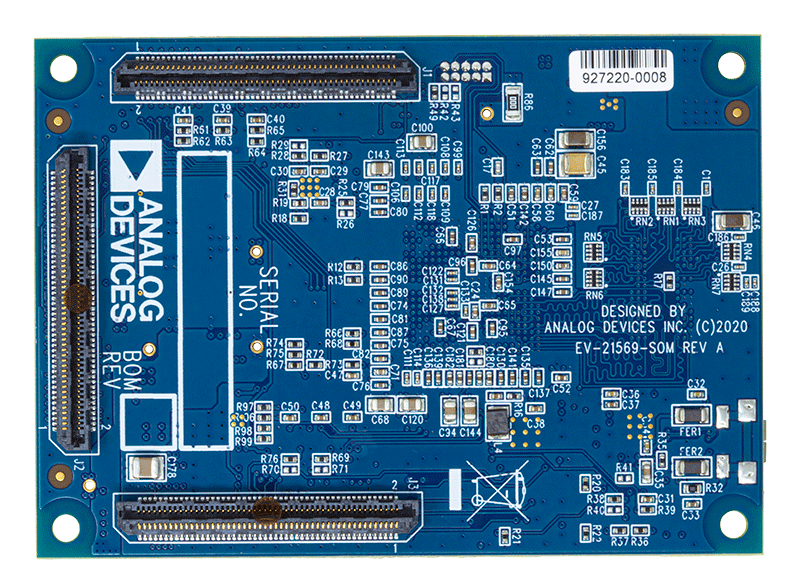

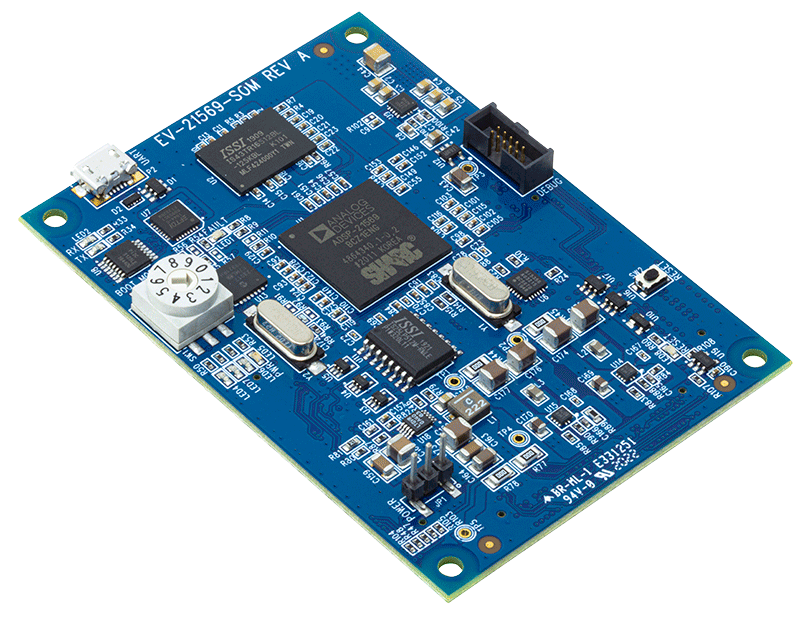

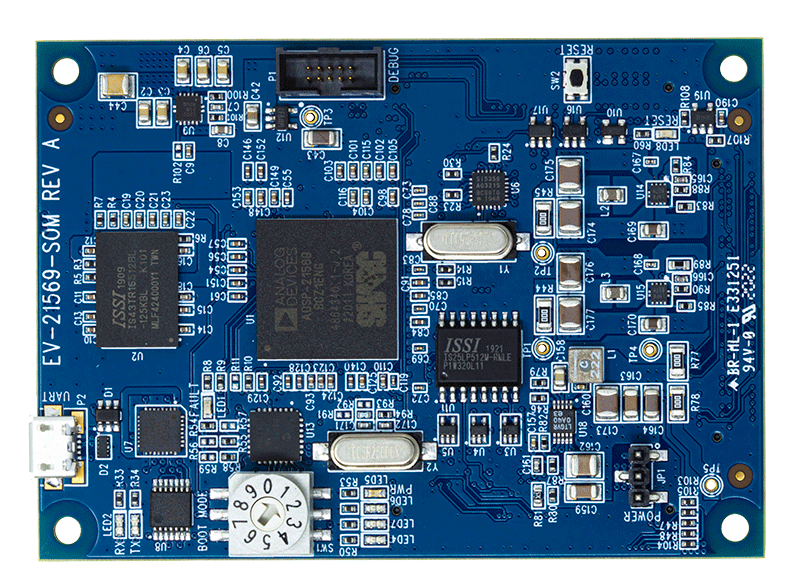

EV-21569-SOM可对ADSP-2156×系列 (ADSP-21562/21563/21565/21566/21567/21569) SHARC+音频处理器进行低成本评估和快速原型制作。它集成了该设计的处理器、存储器和电源部分并提供易于使用的即插即用型参考设计，三个连接器上配有所有关键接口，可连接到EV-SOMCRR-EZKIT载波板或自定义载波板。EV-21569-SOM和EV-SOMCRR-EZKIT板可以作为工具包 (EV-21569-EZKIT) 购买，从而对处理器内核和系统外设/接口进行快速、轻松的评估。
EV-21569-SOM模块需要 CrossCore® Embedded Studio (CCES) 开发工具，使开发人员可加快产品上市。该开发环境有助于先进应用代码开发和调试，例如：
- 创建、汇编、组装和链接采用C++、C和汇编语言编写的应用程序
- 在应用程序中加载、运行、步进、停止和设置断点
- 读写数据和程序内存
- 读写内核和外设寄存器
不配合EV-SOMCRR-EZKIT载波板使用时，EV-21569-SOM板需要外部在线仿真器 (ICE-1000 或 ICE-2000) 连接到JTAG接头。
资料
ADZS-21569-EZKIT
停产：适用于ADSP-2156x SHARC音频处理器系列的评估硬件
特性和优点
- ADSP-21569处理器400引脚17x17mm BGA封装
- 8Gb DDR3存储器、512Mb SPI闪存、1Gb八通道SPI闪存
- 音频接口包括ADAU1979四通道ADC、ADAU1962A 12通道24位DAC、集成诊断功能的ADAU1977四通道麦克风ADC
- 12个RCA连接器。12个输出或8个输出/4个输入
- AD2428 – 汽车音频总线(A2B)收发器
- USB转UART接口和EI3扩展接口
- 集成ICE-1000仿真器的调试接口
- CrossCore® Embedded Studio EZ-KIT 许可证和ICE-1000仿真器
该产品已过时。替代评估系统为 EV-21569-EZKIT。
ADSP-2156x 系列：摘要和比较
产品详情
该产品已过时。替代评估系统为 EV-21569-EZKIT。

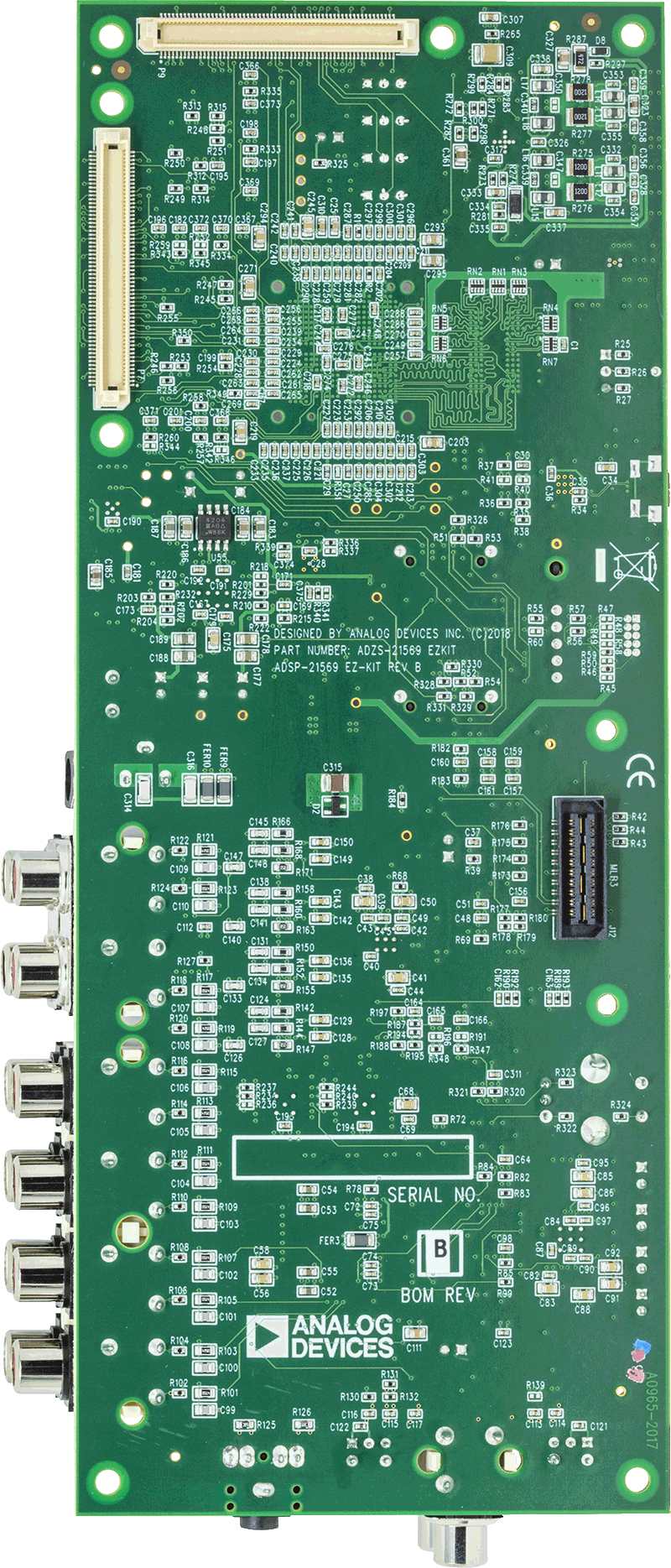

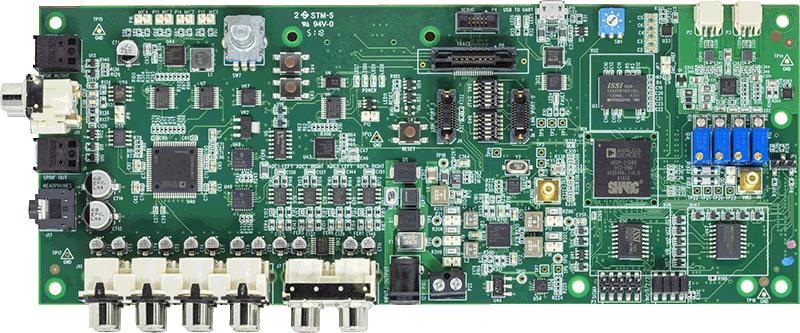

ADZS-21569-EZKIT旨在对ADSP-2156x系列(ADSP-21562 / 21563 / 21565 / 21566 / 21567 / 21569)的SHARC音频处理器进行评估和快速原型制作，为需要确定性和低延迟实时音频处理性能的汽车和消费电子/专业音响应用提供沉浸式音频和音效体验。ADSP-2156x系列是基于SHARC+ DSP架构的单核32位/40位/64位浮点处理器，不仅具有灵活的音频连接性和性能可扩展性，还提供多个引脚兼容版本（400MHz至1GHz）和多种片内存储器选项。ADSP-2156x处理器在汽车和消费电子应用中采用400球CSP_BGA（17mm x 17mm，0.8mm间距）和120引脚LQFP封装(14mm x 14mm)选项，以提供设计灵活性和在整个工作温度范围内实现高散热效率的紧凑设计。ADSP-2156X系列具有高达1.6MB的大容量片内SRAM，提高了音频处理性能，不需要外部存储器，采用单芯片LQFP封装版本可优化系统成本。以内核速度运行的增强型片内硬件FIR和IIR滤波加速器可显著提高处理能力，同时降低总体系统成本。功能强大的DMA系统集成了创新的数字音频接口和内部总线，消除了低延迟实时音频处理面对的IO瓶颈。可选DDR3/L连接（带BGA版本）提供了简便的应用扩展，并减少了系统设计工作量。
