特性
- 集成小数N分频PLL的IQ解调器
- LO 频率范围：750 MHz至1150 MHz
- 输入P1dB：12.5 dBm
- 输入IP3：25 dBm
- 噪声系数(DSB)：14.3 dB
- 电压转换增益：5.1 dB
- 正交解调精度
相位精度：0.3°
幅度精度：0.05 dB - 基带解调：275 MHz（3 dB带宽）
- 通过SPI串行接口进行PLL编程
- 40引脚、6 mm × 6 mm LFCSP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}

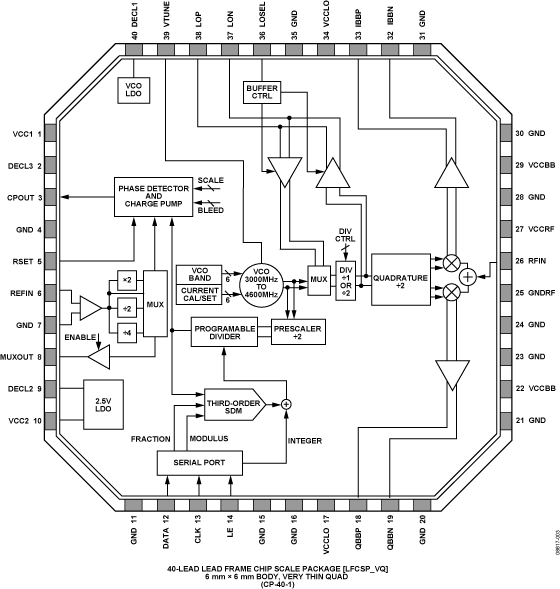

PLL支持10 MHz至160 MHz范围内的输入基准频率。鉴相器输出控制一个电荷泵，其输出在片外环路滤波器中进行积分。然后，环路滤波器输出施加于一个集成式VCO。
IQ解调器将差分RF输入与源自正交分频器的复数LO混频。差分I和Q输出路径具有出色的正交精度，可以处理基带信号或最高120 MHz的复数中频信号。
ADRF6801采用先进的硅锗BiCMOS工艺制造，提供40引脚、裸露焊盘、符合RoHS标准的6 mm x 6 mm LFCSP封装。额定温度范围为−40°C至+85°C。
应用
• QAM/QPSK RF/IF 解调器
• 蜂窝W-CDMA/CDMA/CDMA2000
• 微波点对（多）点无线电
• 宽带无线和WiMAX
