ADRF6601

过期

750 MHz至1160 MHz接收混频器,集成小数N分频PLL和VCO

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 集成小数N分频PLL的接收混频器
  • RF输入频率范围:300 MHz至2500 MHz
  • 内部LO频率范围:750 MHz至1160 MHz
  • 输入P1dB:14.5 dBm
  • 输入IP3:31 dBm
  • 通过外部引脚优化IIP3
  • SSB噪声系数
    IP3SET引脚断开:13.5 dB
    IP3SET引脚接3.3 V电压:14.6 dB
  • 电压转换增益:6.7 dB
  • 200 Ω IF输出匹配阻抗
  • IF 3 dB带宽:500 MHz
  • 可通过三线式SPI接口进行编程
  • 40引脚、6 mm × 6 mm LFCSP封装

ADRF6601是一款高动态范围有源混频器,集成锁相环(PLL)和压控振荡器(VCO)。PLL/频率合成器利用小数N分频PLL产生fLO输入,供给混频器。基准输入可以进行分频或倍频,然后施加于PLL鉴频鉴相器(PFD)。

PLL支持12 MHz至160 MHz范围内的输入基准频率。PFD输出控制一个电荷泵,其输出驱动一个片外环路滤波器。

然后,环路滤波器输出施加于一个集成式VCO。VCO输出(2 × fLO)再施加于一个LO分频器和一个可编程PLL分频器。 可编程PLL分频器由一个Σ-Δ调制器(SDM)进行控制。SDM的模数可以在1至2047范围内编程。

有源混频器可将单端50 Ω RF输入转换为200 Ω差分IF输出。IF输出的工作频率最高可达500 MHz。

ADRF6601采用先进的硅锗BiCMOS工艺制造,提供40引脚、裸露焊盘、符合RoHS标准的6 mm x 6 mm LFCSP封装。额定温度范围为−40°C至+85°C。

应用

  • 蜂窝基站

ADRF6601
750 MHz至1160 MHz接收混频器,集成小数N分频PLL和VCO

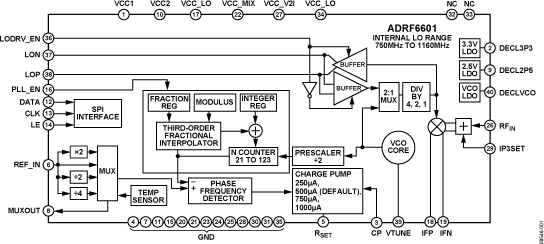

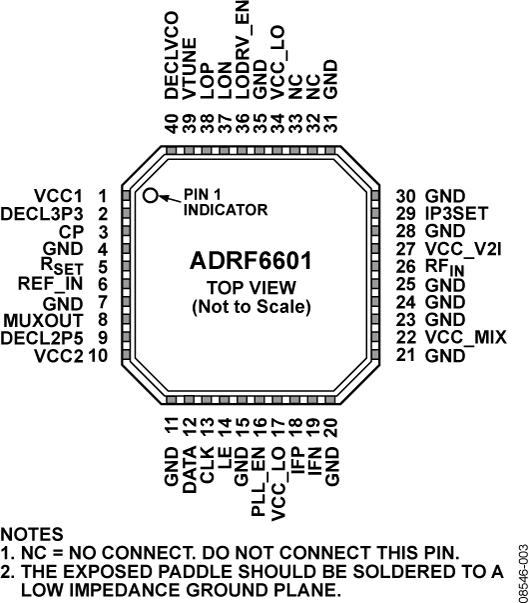

ADRF6601 Functional Block Diagram ADRF6601 Pin Configuration
