ADPA1112
推荐用于新设计1GHz 至 22GHz、15W、GaN 功率放大器
- 产品模型
- 8
产品详情
- 频率范围:1GHz 至 22GHz
- 50Ω匹配输入和输出
- 功率增益:8GHz 至 16GHz 范围内典型值为 14dB
- POUT:8GHz 至 16GHz 范围内典型值为 42dBm
- PAE:8GHz 至 16GHz 典型值为 25%
- S21:8GHz 至 16GHz 范围内典型值为 20.5dB
- OIP3:8GHz 至 16GHz 范围内典型值为 44dBm
- 集成 RF 功率检波器
- VDD:28V
- IDQ:600 毫安

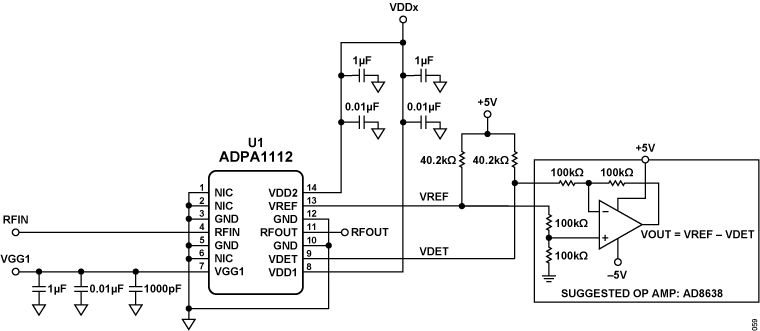

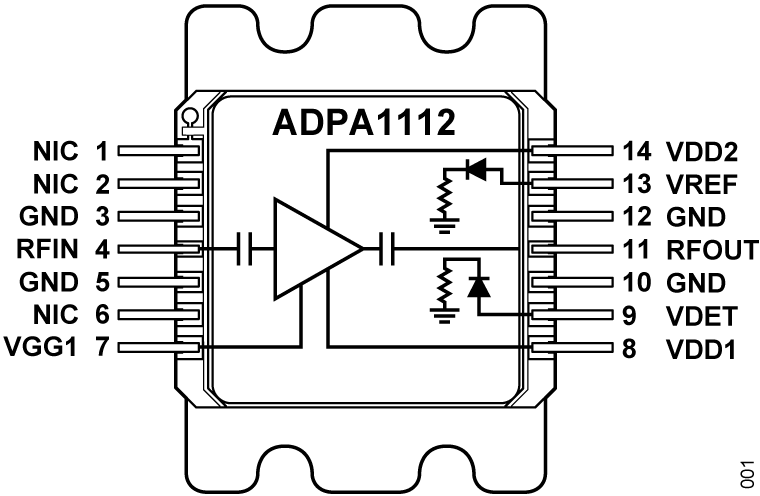

ADPA1112 是一款 1GHz 至 22GHz 宽带功率放大器,饱和输出功率 (POUT) 为 42dBm,功率附加效率 (PAE) 为 25%,在输入功率 (PIN) 为 28.0dBm 时,8GHz 至 16GHz 范围内的功率增益典型值为 14dB。RF 输入和 RF 输出内部匹配且交流耦合。28V 的漏极偏置电压 (VDD) 施加到具有集成偏置电感器的 VDD1 和 VDD2 引脚。通过向 VGG1 引脚施加负电压来设置漏极电流。集成温度补偿射频检测器,可以监测射频输出功率。
ADPA1112 采用氮化镓 (GaN) 工艺制造,额定工作温度范围为 −40°C 至 +85°C。
应用
- 电子战
- 测试与测量设备
参考资料
数据手册 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

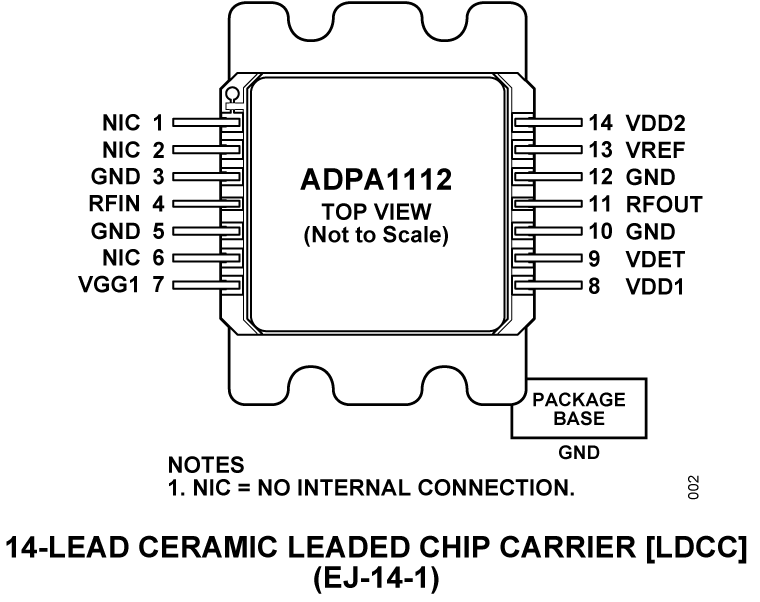

产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
ADPA1112AEHZ | CER LDLESS CHIP W/HEATSINK | ||
ADPA1112AEHZ-R7 | CER LDLESS CHIP W/HEATSINK | ||
ADPA1112AEJZ | 14-lead LDCC (9.8 mm x 12.6 mm x 1.64 mm) | ||
ADPA1112AEJZ-50 | 14-lead LDCC (9.8 mm x 12.6 mm x 1.64 mm) | ||
ADPA1112AEJZ-R7 | 14-lead LDCC (9.8 mm x 12.6 mm x 1.64 mm) | ||
ADPA1112CHIP | CHIPS OR DIE | ||
ADPA1112CHIP-SX | CHIPS OR DIE | ||
ADPA1112XEHZ | CER LDLESS CHIP W/HEATSINK |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型

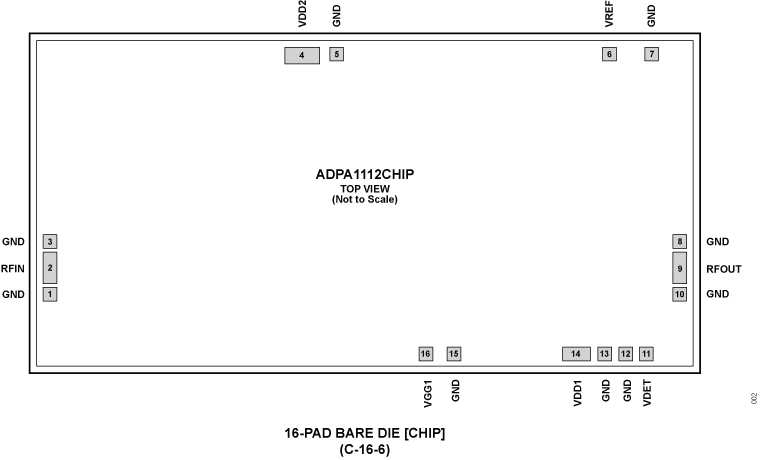

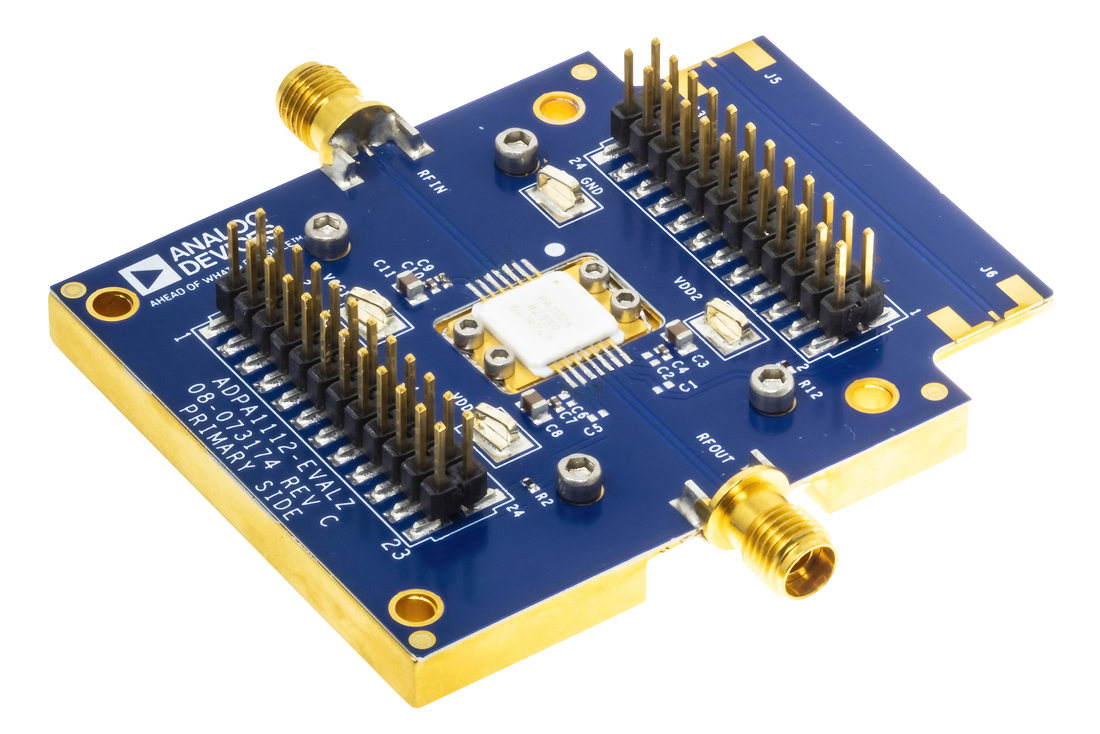

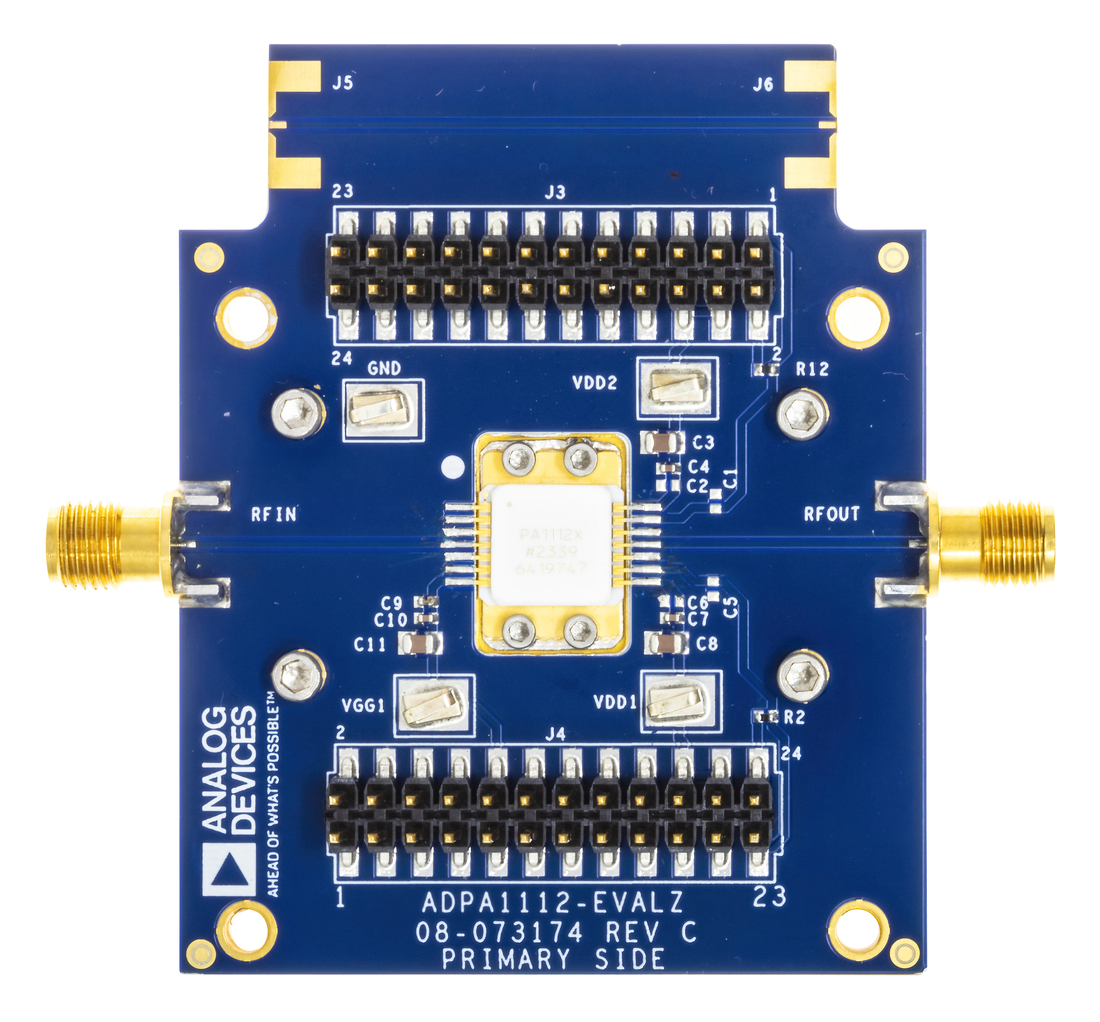

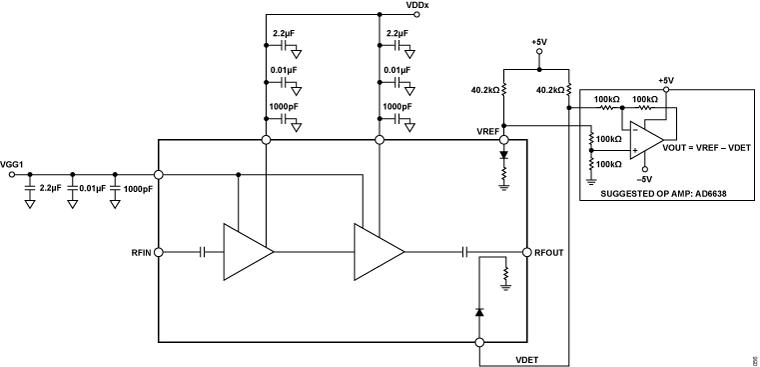

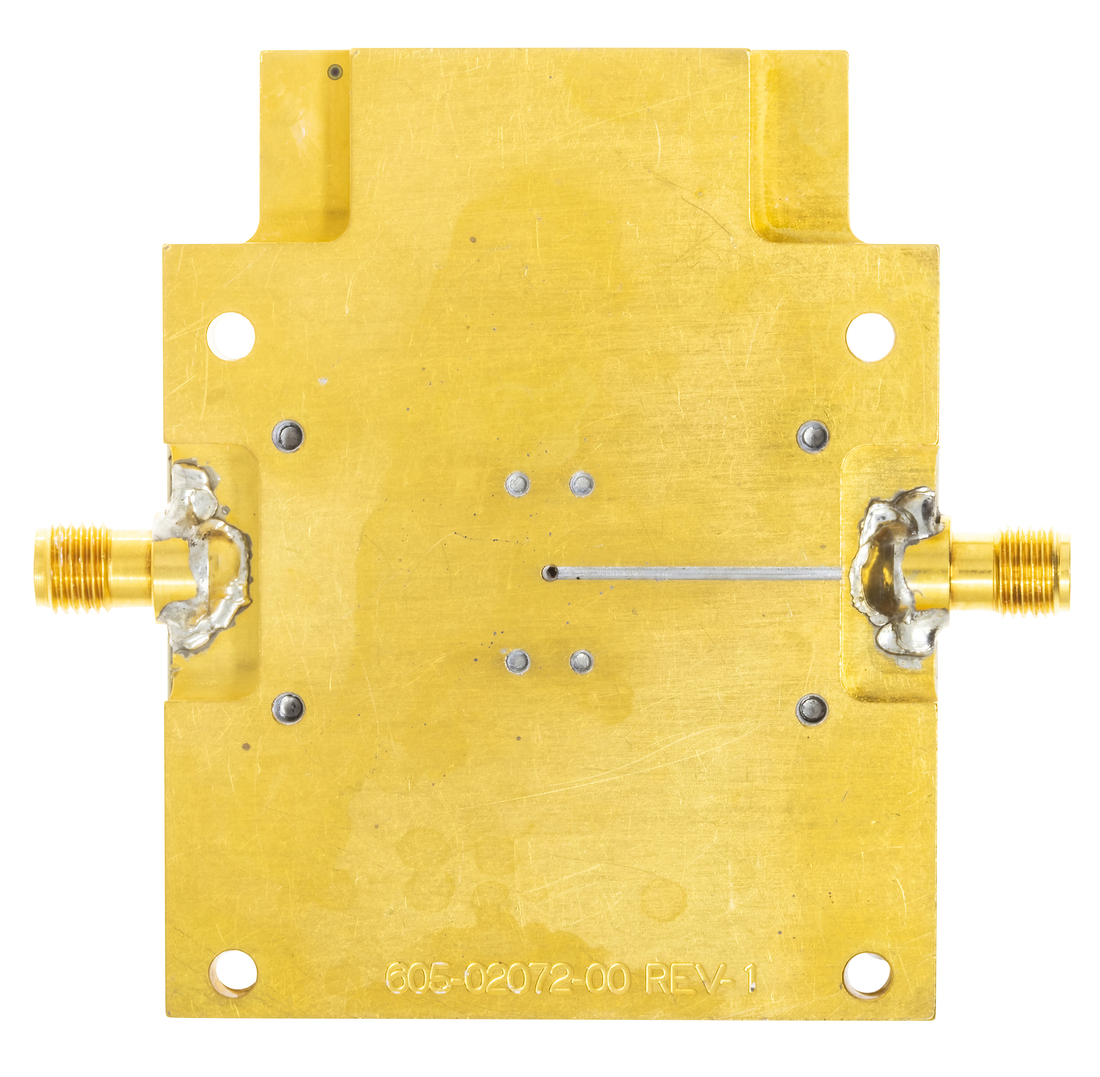

评估套件
