ADP2102

低占空比、600 mA、3 MHz同步降压DC-DC转换器

更多 showmore-icon

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • 输入电压范围:2.7 V至5.5 V
  • 最大负载电流:600 mA
  • 效率:95%
  • 低占空比工作
  • 只需3个小型外部陶瓷器件
  • 工作频率:3 MHz(典型值)
  • 固定输出电压:1.2 V或1.375 V
  • 可调输出电压最高可达3.3 V
  • 关断电源电流:0.01 µA
  • 自动省电模式
  • 内置同步整流器
  • 内部软启动
  • 内部补偿
  • 使能/关断逻辑输入
  • 欠压闭锁
  • 电流限制保护
  • 热关断

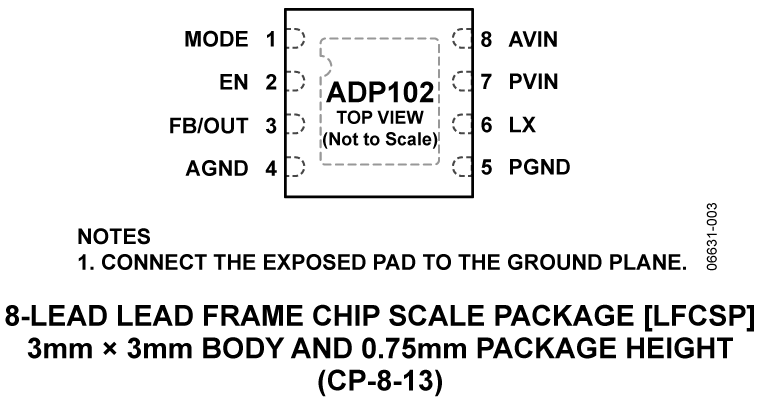

  • 3 mm × 3 mm、8引脚小型LFCSP封装
更多细节
show more Icon

ADP2102是一款同步降压DC-DC转换器,可在最高95%的效率和1%的精度下将2.7 V至5.5 V未调节输入电压转换为更低的调节输出电压。ADP2102的低占空比能力非常适合USB应用或为亚微米次伏特(subvolt)处理器内核供电的5 V系统。3 MHz的典型工作频率和出色的瞬态响应允许该器件使用小型低成本1 μH电感和2.2 μF陶瓷电容。对于中高负载电流,该器件采用电流模式、伪固定频率脉冲宽度调制来延长电池寿命。为确保便携式应用的电池寿命较长,ADP2102内置省电模式(PSM),在轻载时可降低开关频率,从而大幅降低静态电流。

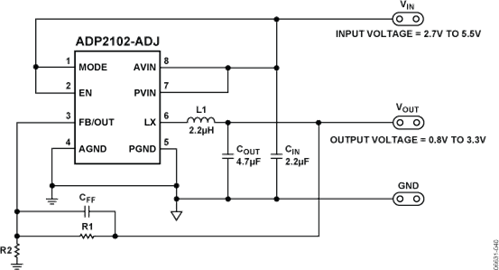

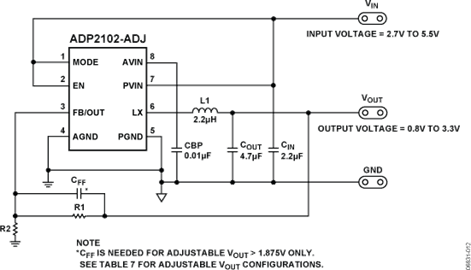

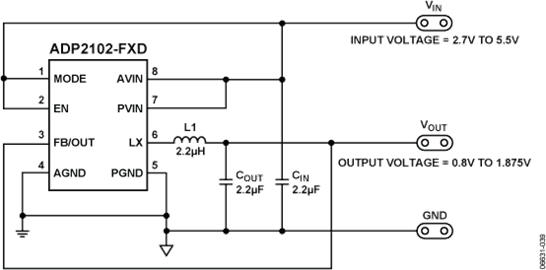

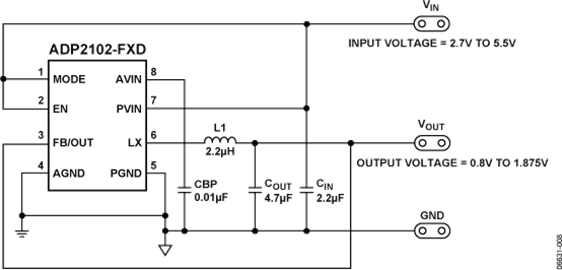

ADP2102提供固定和可调输出电压选项,最大输出电流可达600 mA。预设输出电压选项包括1.875 V、1.8 V、1.5 V、1.375 V、1.25 V、1.2 V、1.0 V和0.8 V。可调电压选项范围为0.8 V至3.3 V。ADP2102仅需要三个外部元件,关断模式功耗仅为0.01 μA。

ADP2102采用8引脚LFCSP封装,额定温度范围为−40 °C至+85 °C。

应用

  • USB供电器件
  • WLAN和网关
  • 负载点
  • 处理器内核5 V电源供电
  • 数码相机
  • PDA和掌上型电脑
  • 便携式媒体播放器、GPS

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

EVAL-ADP2102

ADP2102评估板

zoom

EVAL-ADP2102

ADP2102评估板

产品详情

ADP2102评估板是一款使用降压DC/DC转换器ADP2102构建的完整降压DC/DC转换器解决方案。它提供±1%精度(所有条件下的精度为±2%)的调节输出电压,最大负载电流高达600 mA。它有两个版本:固定输出版本提供0.8 V至1.875 V的输出电压,而可调输出版本提供0.8 V至3.3 V的输出电压。
