ADP1879

量产

具有恒定导通时间、谷值电流模式和省电模式的同步降压控制器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 电源输入电压范围:
    2.95 V 至 20 V
  • 片上偏置调节器
  • 最低输出电压:0.6 V
  • 0.6 V、±1.0%精度基准电压源
  • 支持所有功率级N沟道MOSFET
  • 提供三种频率选择:300 kHz、600 kHz和1.0 MHz
  • 无需电流检测电阻
  • 轻负载条件下可采用省电模式(PSM)工作(仅ADP1879)
  • 电阻可编程电流限值
  • 电源良好引脚内置上拉电阻
  • 外部可编程软启动
  • 欲了解更多特性,请参考数据手册

ADP1878/ADP1879均为多功能电流模式同步降压型控制器,采用恒定导通时间、伪固定频率及可编程电流限制、电流控制方案,具备出色的瞬态响应、较佳稳定性和限流保护特性。此外,这些器件还采用谷值电流模式控制架构,能以低占空比实现较佳性能。因此,ADP1878/ADP1879可以驱动所有N沟道功率级,从而调节低至0.6 V的输出电压。

ADP1879是ADP1878的省电模式(PSM)版本,能够以脉冲跳跃方式工作,以便在轻负载时维持输出调节,同时实现更高系统效率(更多信息请参阅“ADP1879省电模式(PSM)”部分)。

ADP1878/ADP1879提供三种频率选项:300 kHz、600 kHz和1.0 MHz,以及PSM选项;因此,非常适合要求2.95V至20V单输入电源电压范围的各种应用。低压偏置通过5 V内部低压差调节器(LDO)提供。

此外,这些器件包含软启动编程功能,可限制启动期间来自输入电源的输入浪涌电流,并在预充电输出条件下提供反向电流保护。低端电流检测、电流增益方案、集成升压二极管以及PSM/强制脉冲宽度调制(PWM)选项,可减少外部元件数量并提高功效。

ADP1878/ADP1879在-40°C至+125°C的结温范围内工作,采用14引脚LFCSP_WD封装。

应用

  • 电信和网络系统
  • 中高端服务器
  • 机顶盒
  • DSP内核电源

ADP1879
具有恒定导通时间、谷值电流模式和省电模式的同步降压控制器

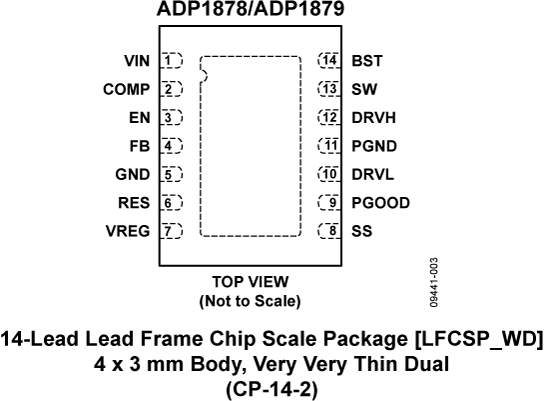

ADP1878/1879 Functional Block Diagram ADP1878/1879 Pin Configuration
