ADP123

5.5 V输入、300 mA、低静态电流、CMOS线性调节器,提供可调输出电压

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
特性
  • 输入电压范围:2.3 V至5.5 V
  • 输出电流:300 mA(最大值)
  • 固定和可调输出电压版本
  • 极低压差:85 mV(300 mA负载)
  • 低静态电流:45 µA(空载)
  • 低关断电流:<1 μA
  • 初始精度:精度:±1%
  • 欲了解更多特性,请参考数据手册

更多细节
show more Icon
ADP122/ADP123均为低静态电流、低压差线性调节器,采用2.3 V至5.5 V输入电压工作,能够提供高达300 mA的输出电流。驱动300 mA负载时压差仅为85 mV;低压差特性不仅可提高效率,而且能使器件在宽输入电压范围工作。

满载时静态电流低至170 μA,因此ADP122非常适合电池供电的便携式设备使用。

ADP122可提供1.75 V至3.3 V范围内的31种固定输出电压选项。ADP123是ADP122的可调版本,可通过外部分压器在0.8 V至5.0 V范围内设置输出电压。

ADP122/ADP123经过专门设计,利用1 μF小陶瓷输入和输出电容便可稳定工作,符合高性能、空间受限应用的要求。ADP122/ADP123具有内部软启动功能,启动时间恒定为350 μs。短路保护和热过载保护电路可以防止器件在不利条件下受损。ADP122/ADP123采用5引脚小型TSOT封装,和6引脚LFCSP封装,是适合各种便携式应用的小尺寸解决方案。

    应用
  • 数码相机和音频设备
  • 便携式和电池供电设备
  • 自动抄表(AMR)
  • GPS和位置管理单元
  • 医疗仪器
  • POS设备

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADP123ACPZ-R7
  • HTML
  • HTML
ADP123AUJZ-R7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10月 18, 2016

- 16_0036

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8月 6, 2014

- 13_0244

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

8月 8, 2022

- 22_0192

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

10月 18, 2016

- 16_0036

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products

8月 6, 2014

- 13_0244

arrow down

Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China

评估套件 2

EVAL-ADP123

ADP123评估板

reference details image

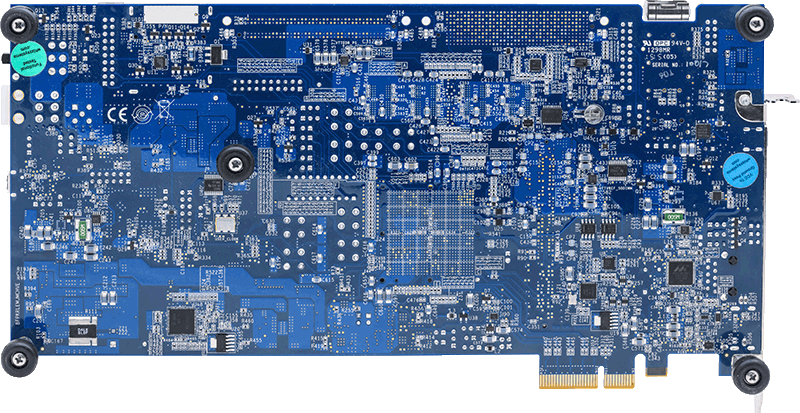

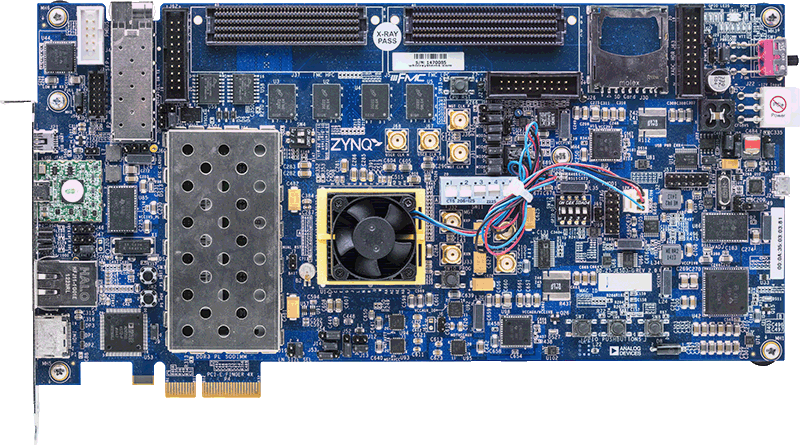

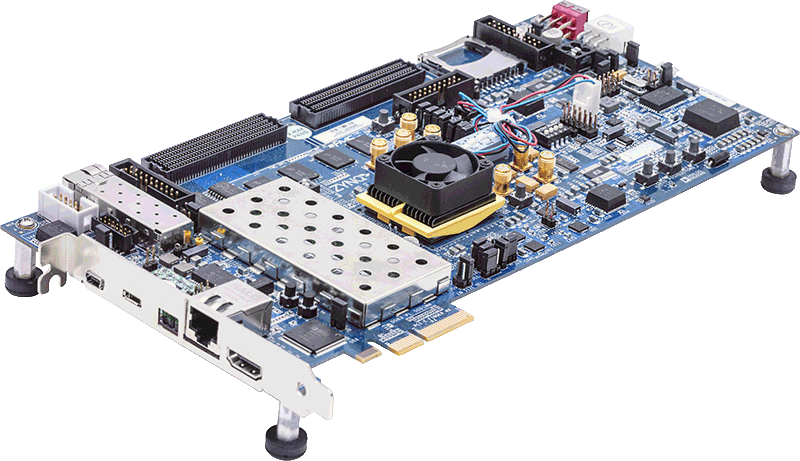

EVAL-TPG-ZYNQ3

Xilinx Zynq®-7000全面可编程SoC评估套件

zoom

EVAL-TPG-ZYNQ3

Xilinx Zynq®-7000全面可编程SoC评估套件

Xilinx Zynq®-7000全面可编程SoC评估套件

特性和优点

  • 以-3速度等级采用XC7Z045 FFG900进行升级,支持最高达12.5 Gbps的JESD204B通道速率
  • 1 GB (PS) DDR3元件存储器
  • 1 GB (PL) SODIM 存储器
  • GigE 以太网
  • USB 主机
  • FMC LPC and HPC 扩展端口
  • 12 V 适配器为Zynq®评估套件供电
    • 通过FMC连接器为RadioVerse收发器评估板提供电源


产品详情

针对JESD204B进行优化的Zynq®-7000全面可编程SoC评估套件提供用于许多RadioVerse系列宽带收发器评估板的数据采集平台。12 V单电源同时为Zynq®和RadioVerse评估板供电。数据采集平台通过各种接口标准与RadioVerse评估板接口,包括JESD207和JESD204B。Zynq®评估系统上的JESD204B接口支持最高达12.5 Gbps的通道速率。通过各种接口选项,可将该评估套件与PC监视器、键盘和鼠标以及运行收发器评估或制作软件包原型的PC接口。

下表对ZC706和EVAL-TPG-ZYNQ3进行了比较。

FPGA产品型号 速度等级 封装类型 支持的GTX速度(Gb/s) 支持的收发器评估平台td>
ZC706 XC7Z045 FFG 900 -2 -2 FF 10.3125 AD9371、AD9375
EVAL-TPG-ZYNQ3 XC7Z045 FFG 900 -3 -3 FF 12.5 AD9371、AD9375、ADRV9009、ADRV9008-1/-2

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
