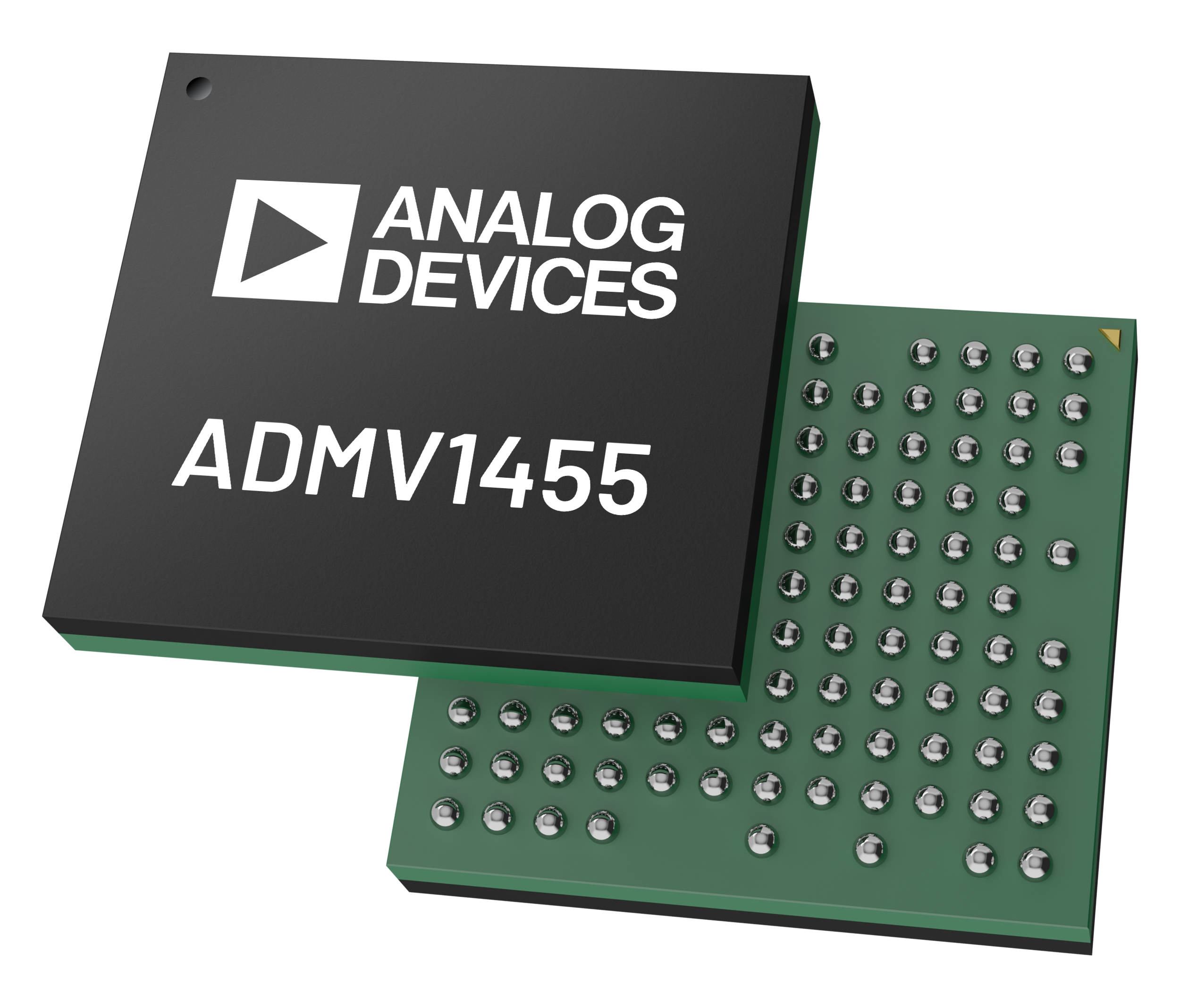

ADMV1455
推荐用于新设计17.7GHz 至 55GHz 宽带微波下变频器
- 产品模型
- 2
概述
- 宽带 RF 输入频率范围：17.7GHz 至 55GHz
- 集成射频链功能
- 可调图像抑制滤波器
- 增益控制数字步进衰减器
- 集成 LO 链功能
- 输入频率范围：8.85GHz 至 27.5GHz
- 内部 2 倍乘数
- 可调本振谐波抑制滤波器
- I/Q 相位校正
- 两种频率转换模式
- 中频单端输出（2GHz 至 12GHz）
- 基带 I/Q 差分输出（直流至 8GHz）
- I/Q 基带模式可编程功能
- 不平衡优化
- 共模电压
- 直流偏移校正
- 增益选择
- 高增益（50Ω差分，直流至 8GHz）
- 低增益（100Ω差分，直流至 4GHz）
- IF 模式可编程功能
- 镜像抑制优化
- 可调带通滤波器
- 增益控制数字步进衰减器
- 内置电源检测器，带可编程自动断电过载保护功能
- NVM 工厂校准，以最大限度地减少零件间的差异
- 简易 SPI：三线制或四线制
- 用于与系统中其他芯片集成的通用逻辑输出
- 用于快速跳频应用的查找表逻辑地址输入
- 120 焊球，6mm × 6.5mm，CSP_BGA 封装
ADMV1455 是一款高度集成的微波下变频器，针对工作在 17.7GHz 至 55GHz 射频频率范围内的宽带无线电设计进行了优化。为传统的多芯片解决方案提供了一种紧凑的替代方案，显著减小了系统尺寸、重量和功耗。
集成本地振荡器 (LO) 信号链路可接受 8.85GHz 至 27.5GHz 范围内的 LO 输入信号。在 LO 信号链路中，有内部放大器、两个倍频器、可编程谐波抑制滤波器和相位调节电路，可产生必要的 17.7GHz 至 55GHz 信号，来驱动同相/正交 (I/Q) 混频器。
ADMV1455 具有两条可通过开关选择的射频信号链。其中一条链路的工作频率范围为 17.7GHz 至 34GHz，另一条链路的工作频率范围为 30GHz 至 55GHz。每个链路都包含多级低噪声放大器 (LNA)、信号电平控制和滤波。提供功率检测器，以便监测 I/Q 混频器输入端的功率水平。
可用的两种频率转换模式是：单端输出中频 (IF) 和差分 I/Q 基带。单端输出中频模式的工作频率范围为 2GHz 至 12GHz，包括片上 90° 中频混合器、可调谐滤波器和两级可调增益控制。差分 I/Q 基带模式的工作频率范围为直流至 8GHz，包括可编程的内部共模电压、可编程的偏移电压和可编程的增益选择。差分输出阻抗中心约为 75Ω，这使得基带输出可以与 50Ω 或 100Ω 的差分负载阻抗连接。
有关符合商用航天低标准 (CSL) 或商用航天高标准 (CSH) 的 ADMV1455 版本的信息，请联系 space@analog.com
请参阅数据手册，了解完整说明。
应用
- 卫星有效载荷1 和地面站（卫星通信）
- 宽带雷达和电子战系统（EW）
- 仪器仪表和自动测试设备 (ATE)
- 毫米波 5G 和 6G 测试仪
参考资料
数据手册 1
申请保密协议
有关符合商用航天低标准 (CSL) 或商用航天高标准 (CSH) 的 ADMV1455 版本的信息，请联系 space@analog.com
视频 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

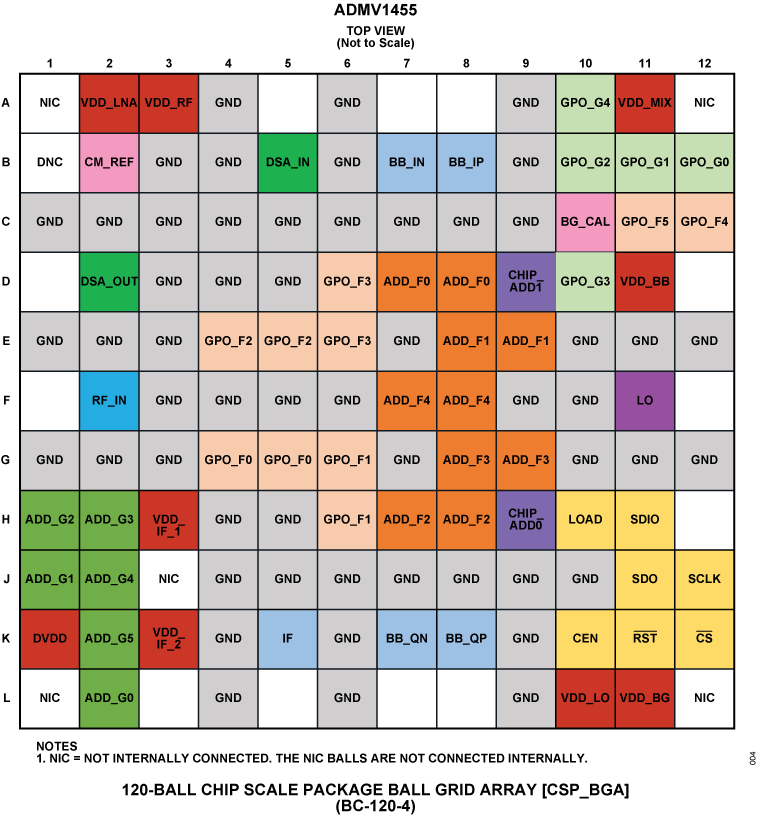

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADMV1455BBCZ | 120-Ball Chip Scale Package Ball Grid Array [CSP_BGA] | ||
| ADMV1455BBCZ-R7 | 120-Ball Chip Scale Package Ball Grid Array [CSP_BGA] |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

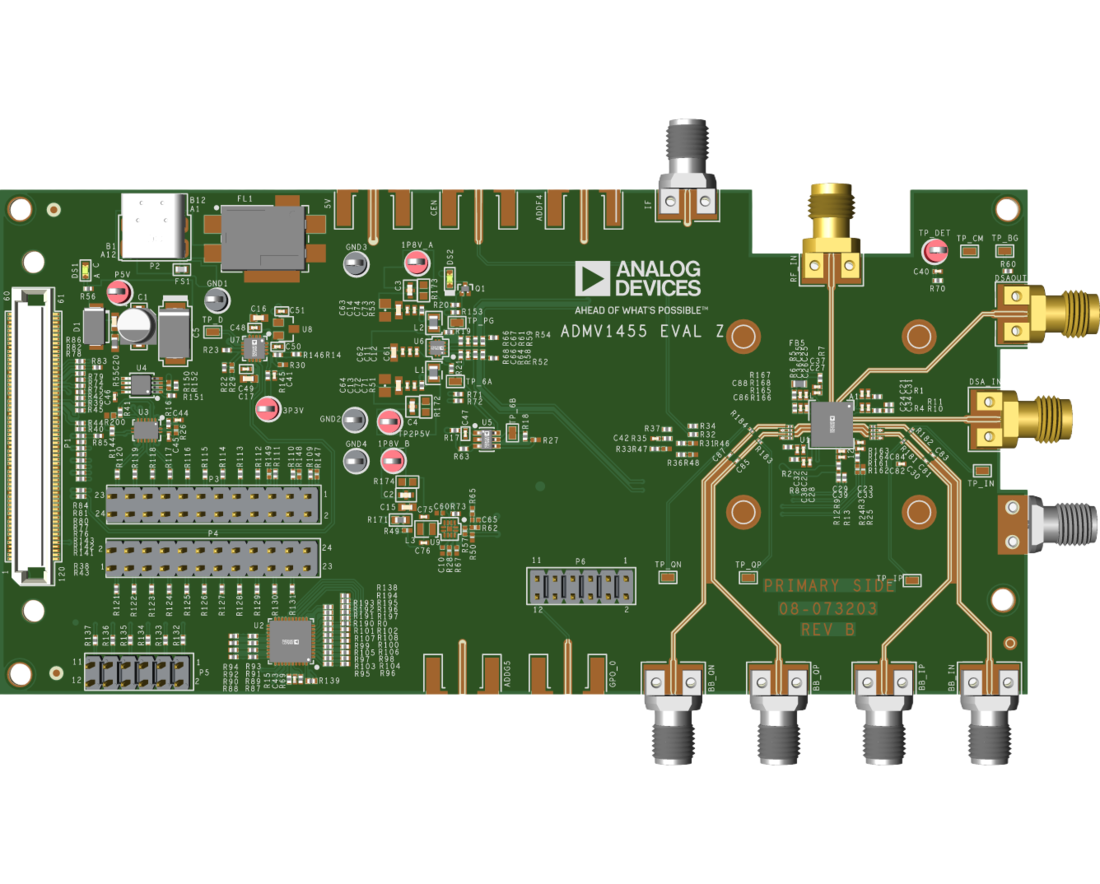

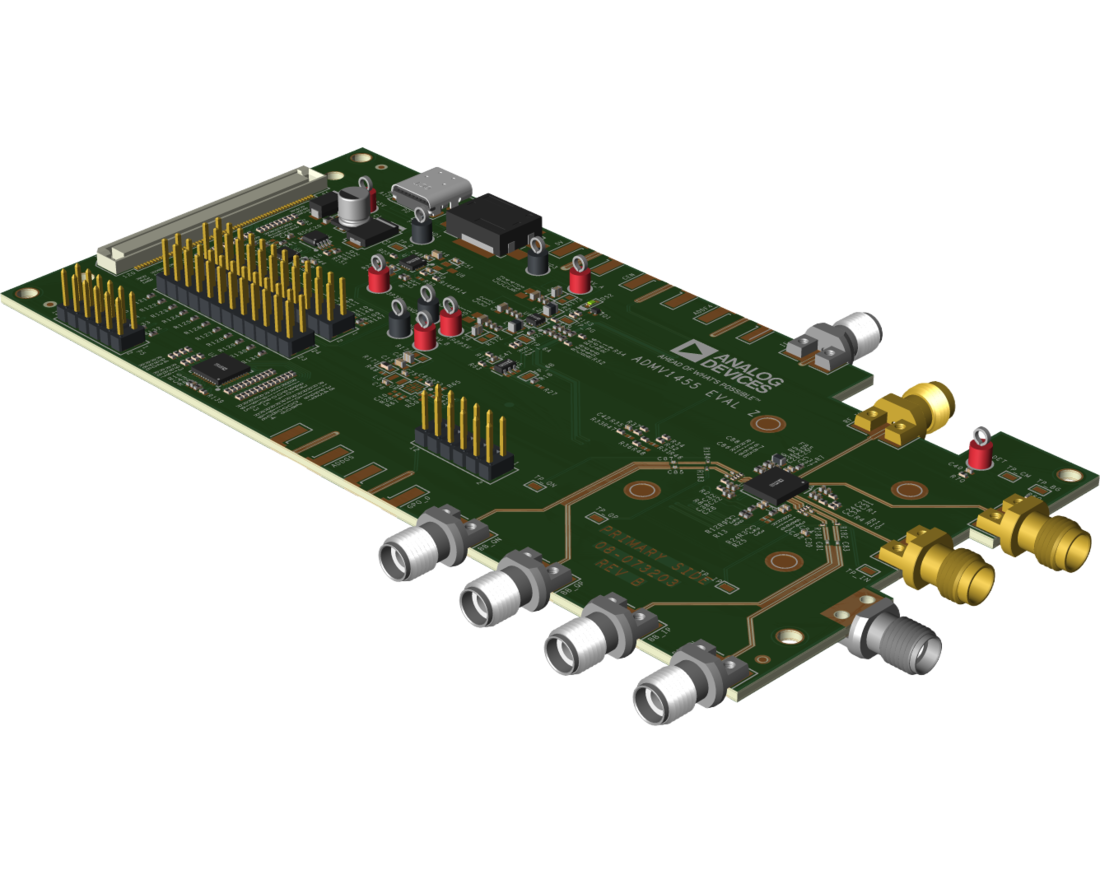

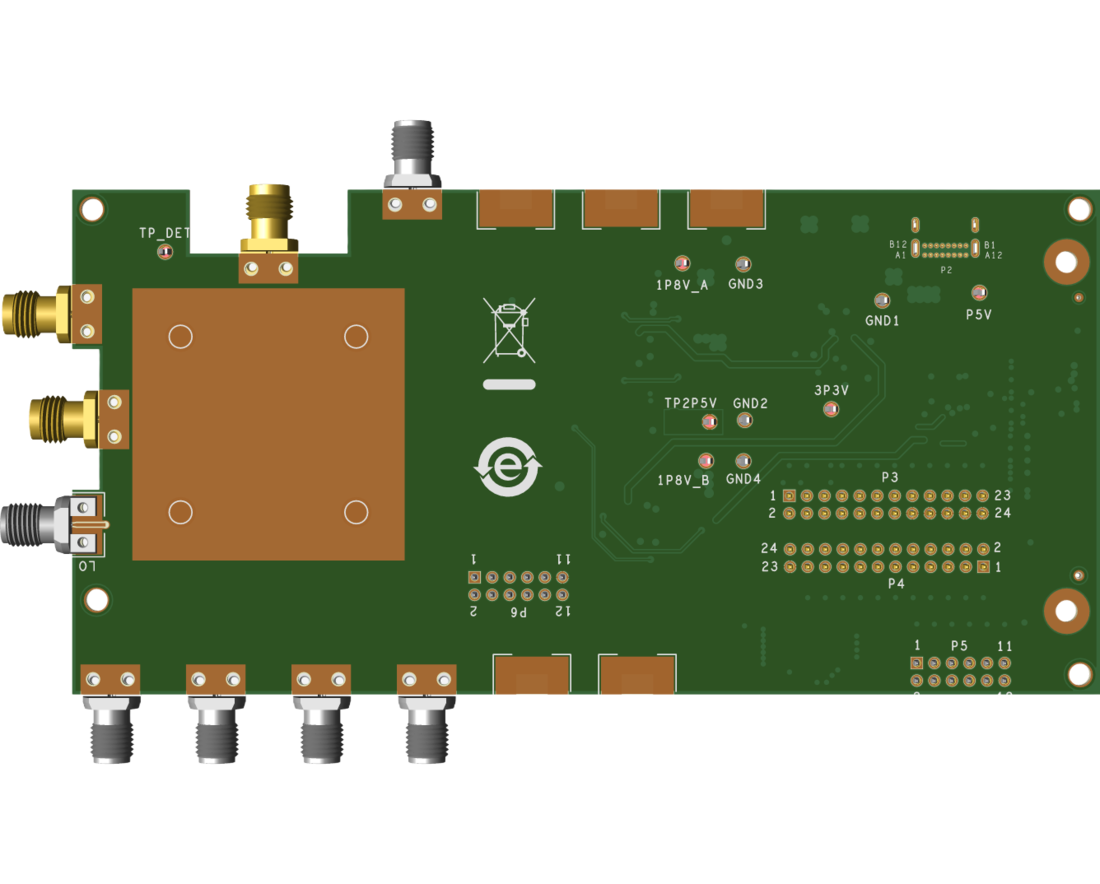

评估 ADMV1455，17.7GHz 至 55GHz 宽带微波下变频器
