ADL5811

高IP3、700MHz至2800 MHz双平衡无源混频器、IF放大器和宽带LO放大器

更多 showmore-icon

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • RF 频率范围:700 MHz至2800 MHz(连续)
  • LO频率范围:250 MHz至2800 MHz,高端或低端注入
  • IF频率范围:30 MHz至450 MHz
  • 功率转换增益:7.5 dB(1900 MHz)
  • 单边带(SSB)噪声系数:10.7 dB (1900 MHz)
  • 输入IP3:27.5 dBm (1900 MHz)
  • 输入P1dB:12.7 dBm (1900 MHz)
  • LO驱动:0 dBm(典型值)
  • 单端50 Ω RF端口
  • 单端或平衡LO输入端口
  • 单电源供电:3.6 V至5.0 V
  • 串行端口接口控制所有功能
  • 5 mm x 5 mm、32引脚裸露焊盘LFCSP封装
更多细节
show more Icon

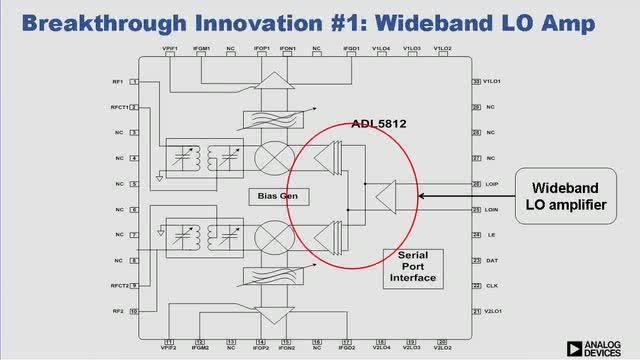

ADL5811利用革命性的新型宽带方波限幅本振(LO)放大器来实现前所未有的700 MHz至2800 MHz射频(RF)带宽。与传统的窄带正弦波LO放大器解决方案不同,这款解决方案允许将高于或低于RF输入的LO应用于极宽的带宽。由于不需要储能元件,因此直流功耗也随着LO频率降低而降低。

ADL5811利用高线性度的双重平衡无源混频器内核以及集成式RF和LO平衡电路实现单端操作。它内置可编程RF巴伦,能够在700 MHz至2800 MHz RF输入频率范围内实现较佳性能。平衡无源混频器配置能够在整个RF带宽内提供出色的LO至RF和LO至IF泄漏、出色的RF至IF隔离以及出色的交调性能。

平衡混频器内核还能提供极高的输入线性度,使该器件能用在要求苛刻的宽带应用中。对于这些应用,如果输入线性度不高,带内阻塞信号可能会导致动态范围降低。阻塞器噪声系数性能与窄带无源混频器设计相当。高线性度中频缓冲放大器紧跟在无源混频器内核之后,可提供7.5 dB的典型功率转换增益,并且可以与各种输出阻抗一起使用。对于低电压应用,ADL5811能够以低至3.6 V的电压工作,且电流大幅降低。另外还提供两个逻辑位,用来在需要时关断(<1.5>

ADL5811的所有功能都通过一个3线串行端口接口进行控制,由此可实现较佳性能,所需外部元件较少。

ADL5811采用BiCMOS高性能IC工艺制造,提供32引脚5mm × 5mm LFCSP封装,工作温度范围为−40°C至+85°C,同时提供评估板。

应用

  • 多频段/多标准蜂窝基站接收机
  • 宽带无线电链路下变频器
  • 多模式蜂窝中继器和宽带接收机

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

EVAL-ADL5811

ADL5811评估板

zoom

EVAL-ADL5811

ADL5811评估板

产品详情

ADL5811-EVALZ是一款配置齐全的4层Rogers 3003评估板。正常工作时,它需要5 V/185 mA或3.6 V/125 mA电源供电。应将电源连接至线夹引线的VPOS和AGND引脚。所有信号端口均配置边缘安装型SMA连接器。RFIN为RF输入端口,LOIP为LO输入端口。IF输出端口IFOP通过板载变压器配置为单端输出信号传输。IFON端口提供IF差分接口选项,可移除R21电阻。可通过运行Windows XP或Vista(装有Microsoft .NET Framework 3.5)的PC USB端口对评估板进行编程。所需的控制软件可从www.analog.com上下载。
