概览

优势和特点

  • RF 输出频率范围:62.5 MHz 至 8000 MHz
  • 8 GHz 输出时,RMS 抖动为 9 fs
  • 6 GHz RF 输出时,输出功率为 17 dBm IF
  • 90 dBc LO_IN 至 RF 输出
  • 90 dBc 无杂散动态范围
  • 低相位噪声、压控振荡器
  • 可编程的 1、2、4、8、16、32 或 64 分频输出
  • 3.3 V 模拟、数字和混频器电源
  • 5 V 放大器和 VCO 电源
  • RF 输出静音功能

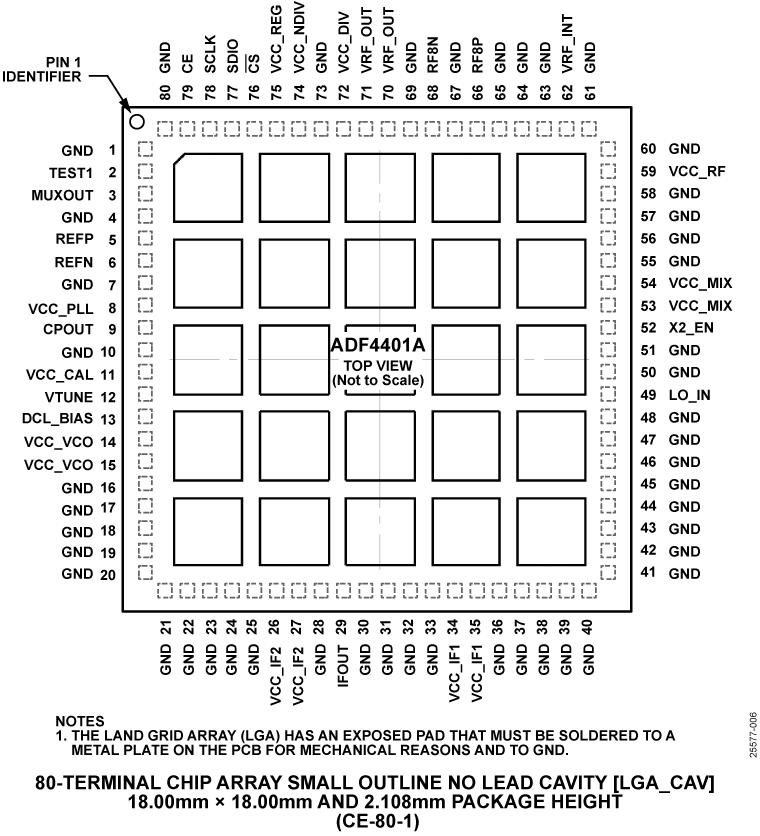

  • 18.00 mm × 18.00 mm、80 端子 LGA_CAV
  • ADIsimPLL 设计工具中提供支持

产品详情

ADF4401A 是完全集成的系统级封装 (SiP) 转换环路(也称为偏移环路)模块,包括压控振荡器 (VCO) 和校准锁相环 (PLL) 电路。专为高度抖动敏感的应用而设计,与设计在印刷电路板 (PCB) 上的传统离散转换环路解决方案相比,该解决方案减少了电路板空间和复杂性。通过利用这种高度集成的解决方案以及封装电路和增强的隔离功能(可减少杂散元件),可以大大缩短产品上市时间。ADF4401A 为工程师提供了频率合成解决方案,可设计出具有高度竞争性的系统。

ADF4401A 需要一个外部鉴相器或相位频率检波器 (PFD) 和一个外部本地振荡器 (LO),以形成频率合成解决方案。

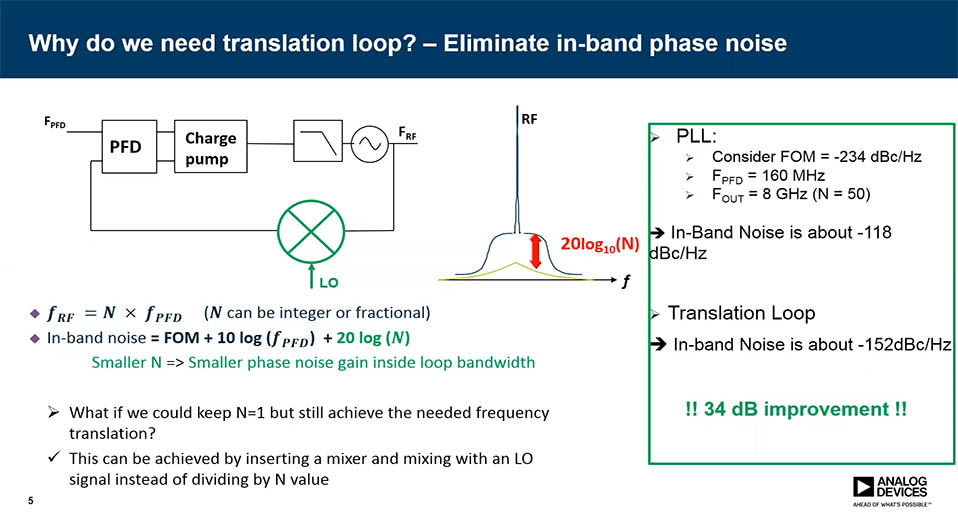

ADF4401A 在反馈环路中集成了下变频混频级,将环路增益设置为 1,并最大程度降低了带内相位噪声。通过将频率下变频级与 ADI 公司的低噪声、集成宽带 VCO 技术相结合,ADF4401A 可在 8 GHz 输出时,提供 9 fs rms 的宽带抖动性能。输出抖动性能在很大程度上取决于外部偏移 LO 的性能。

ADF4401A 模块使用内部 PFD 和 VCO 校准电路,来选择合适的 VCO 频段。用户可以禁用校准电路,并使用外部 PFD 闭合环路。所有片内寄存器均通过串行端口接口 (SPI) 进行控制。

应用

  • 仪器仪表和测量
  • 自动测试设备
  • 航空航天和防务

产品分类

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

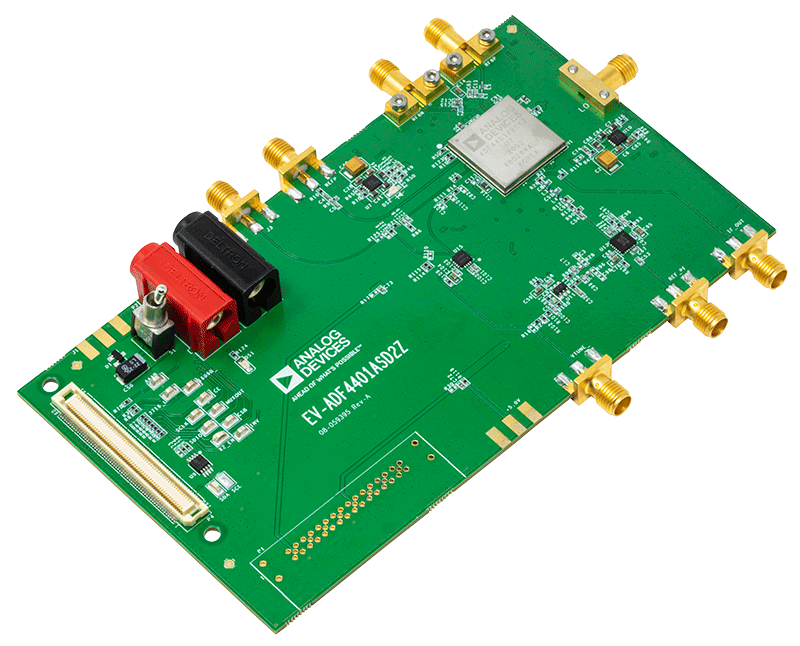

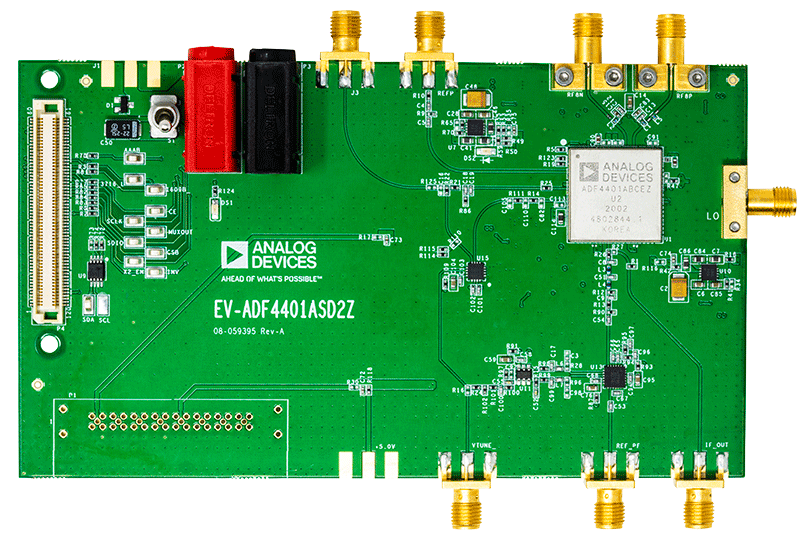

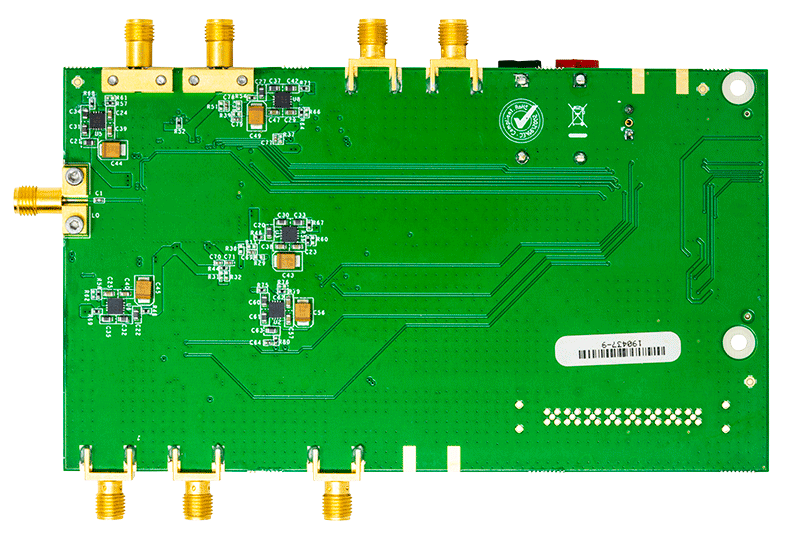

评估套件 (1)
