概览
优势和特点
- 评估板，包括带有集成 VCO 的 ADF4401A SiP、环路滤波器（5 MHz）、相频检波器、USB 接口和稳压器
- 用于控制 SiP 功能的 PC 软件
- 由外部 6 V 电源供电
产品详情

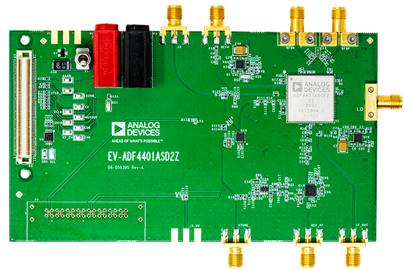

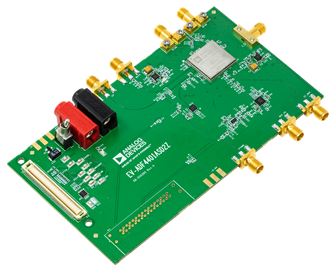

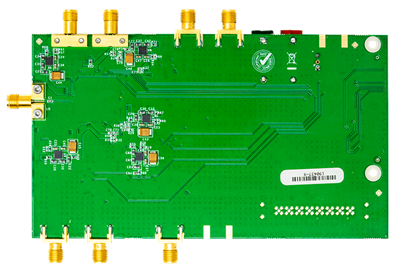

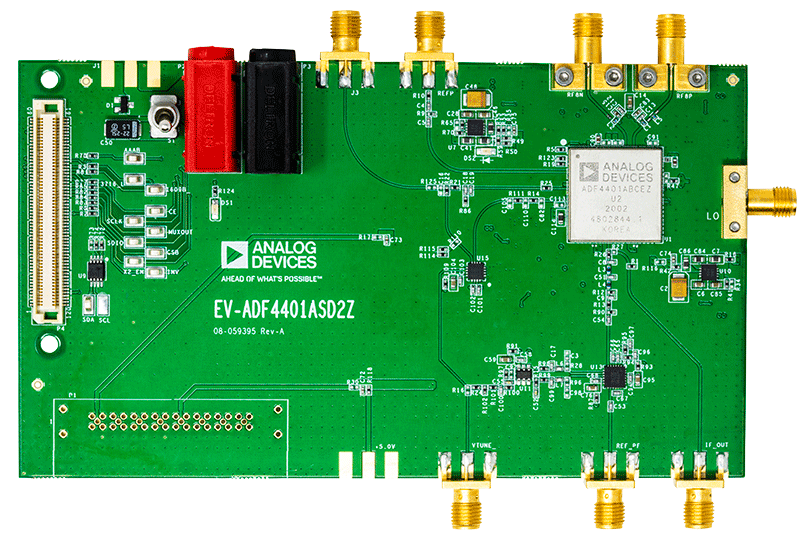

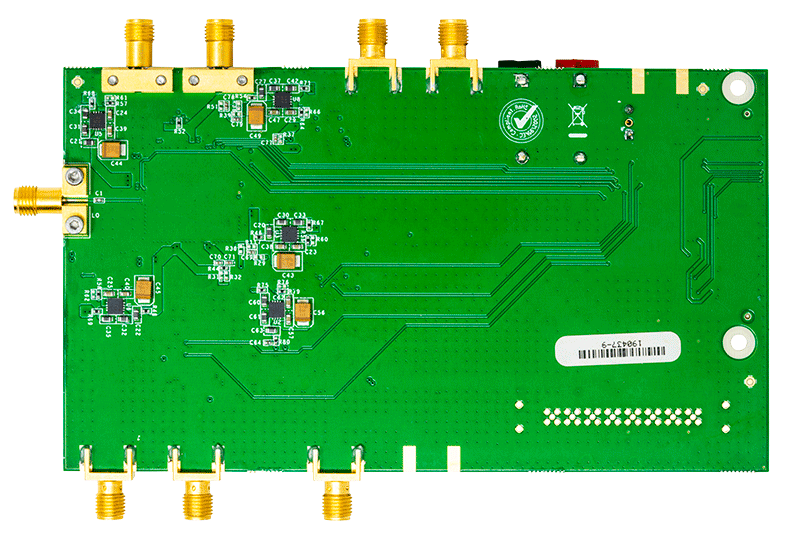

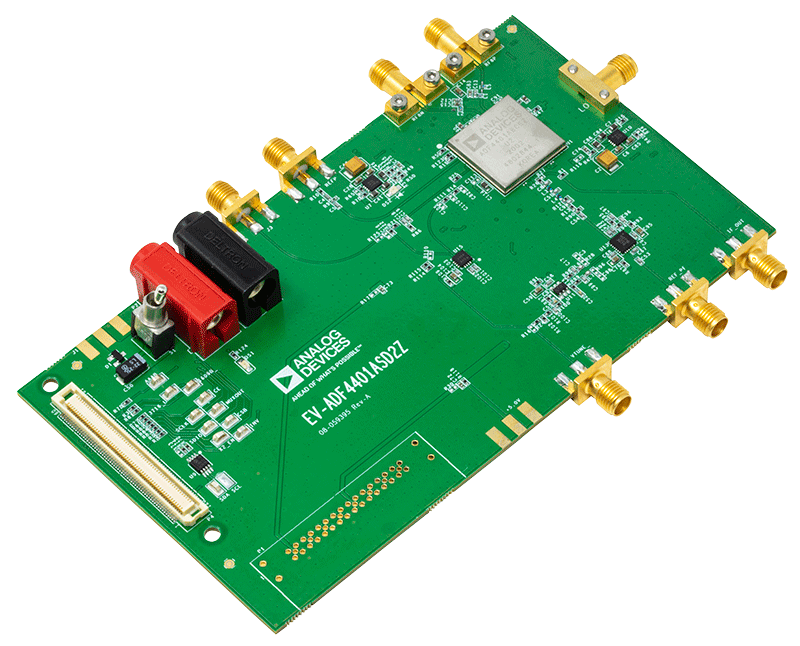

EV-ADF4401ASD2Z 评估了针对偏移锁相环 (PLL) 进行系统级封装 (SiP) 的 ADF4401A 的性能。图 1 显示了评估板照片。EV-ADF4401ASD2Z 包含集成的 ADF4401A SiP、相频检波器 (PFD)、有源环路滤波器、电源连接器和超小型 A 型 (SMA) 连接器。
EV-ADF4401ASD2Z 需要 EVAL-SDP-CS1Z (SDP-S) 系统演示平台 (SDP)，该平台允许对 EV-ADF4401ASD2Z 进行软件编程。
有关 ADF4401A 的完整详细信息，请参阅 ADF4401A 数据手册。在使用 EV-ADF4401ASD2Z 时，必须同时参阅该数据手册和本用户指南。
使用入门
需要的设备
- 带有 USB 端口的 Windows® PC，用于评估软件
- EVAL-SDP-CS1Z (SDP-S) 控制器板（EV-ADF4401ASD2Z 套件中未提供）
- 6 V 电源
- 信号源分析仪或频谱分析仪
- 低噪声 REF_PF 源（50 MHz 至 1 GHz）
- 低噪声 LO 源（3 GHz 至 9 GHz）
- REFP 源（10 MHz 至 500 MHz）
- 50 Ω 端子
所需的软件
- 最新版本 ACE 软件
- 最新版本 ADF4401A 插件
文档
-
UG-1922: Evaluating the ADF4401A Translation Loop, PLL, VCO Module (Rev. 0)2020/12/22PDF1 M
-
ADF4401A: Translation Loop, PLL, VCO Module Data Sheet (Rev. 0)2020/12/22PDF907 K
