概览
优势和特点
- 3.0 GHz 小数 N/1.2 GHz 整数 N
- 2.7 V 至 3.3 V 电源
- 单独的 VP 允许将调谐电压扩展至 5 V
- 可编程双模数预分频器
- RF：4/5, 8/9
- IF：8/9, 16/17, 32/33, 64/65
- 可编程电荷泵电流
- 3 线串行接口
- 数字锁定检测
- 关断模式
- 可编程模数小数 N 频率合成器
- 折衷噪声与杂散性能
产品详情
ADF4252 是一款双路小数 N/整数 N 频率合成器，可用于在无线接收器和变送器的升频转换和降频转换部分实施本地振荡器 (LO)。RF 和 IF 频率合成器由低噪声数字相位频率检波器 (PFD)、精密电荷泵和可编程基准分频器构成。RF 频率合成器具有一个基于 Σ-Δ 的小数内插器，可实现可编程小数 N 分频。IF 频率合成器具有可编程整数 N 计数器。如果将频率合成器与外部环路滤波器和压控振荡器 (VCO) 配合使用，即可实现完整的锁相环 (PLL)。
所有片内寄存器均通过简单的三线式接口进行控制。该套件采用 2.7 V 至 3.3 V 电源工作，并可在不使用时关断电源。
应用
- 移动无线电基站（GSM、PCS、DCS、CDMA、WCDMA）
- 无线手机（GSM、PCS、DCS、CDMA、WCDMA）
- 无线 LAN
- 通信测试设备
- CATV 设备
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

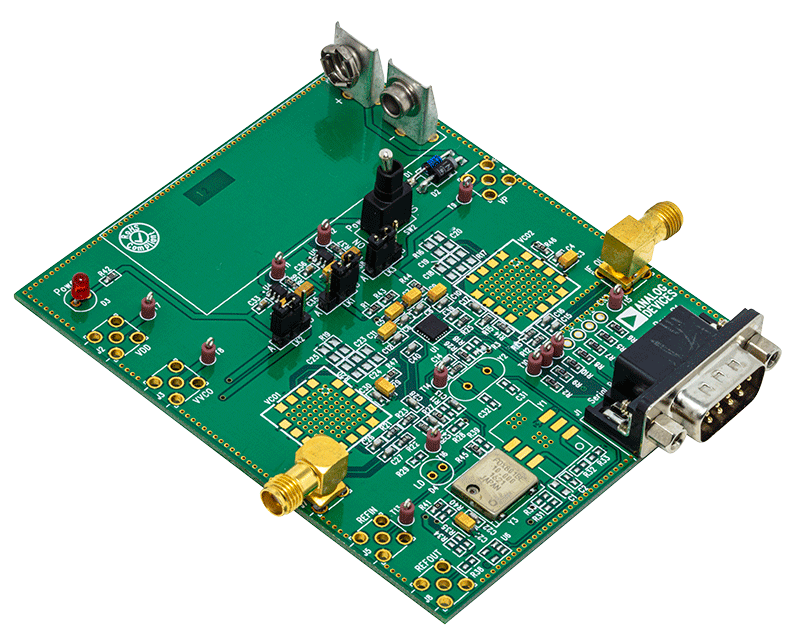

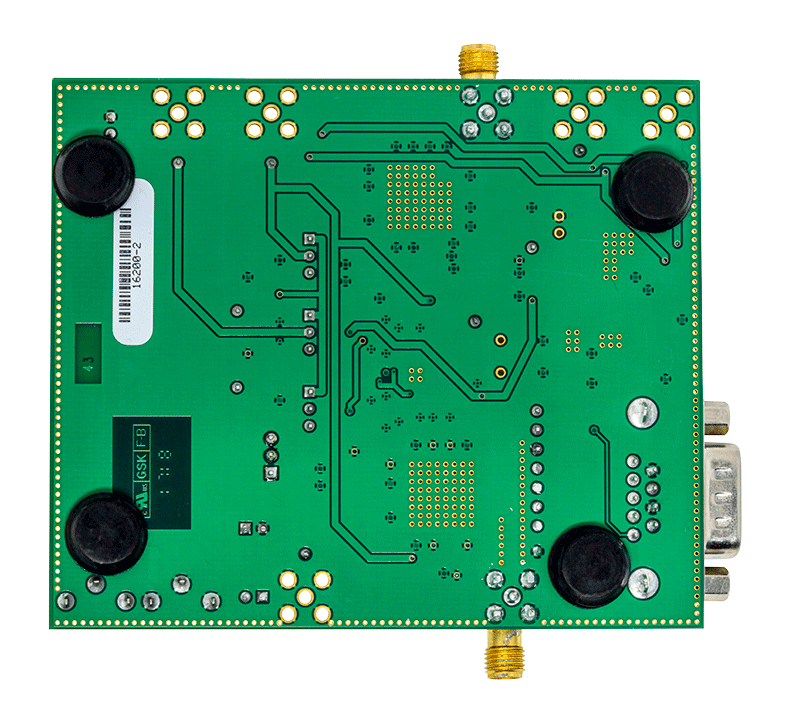

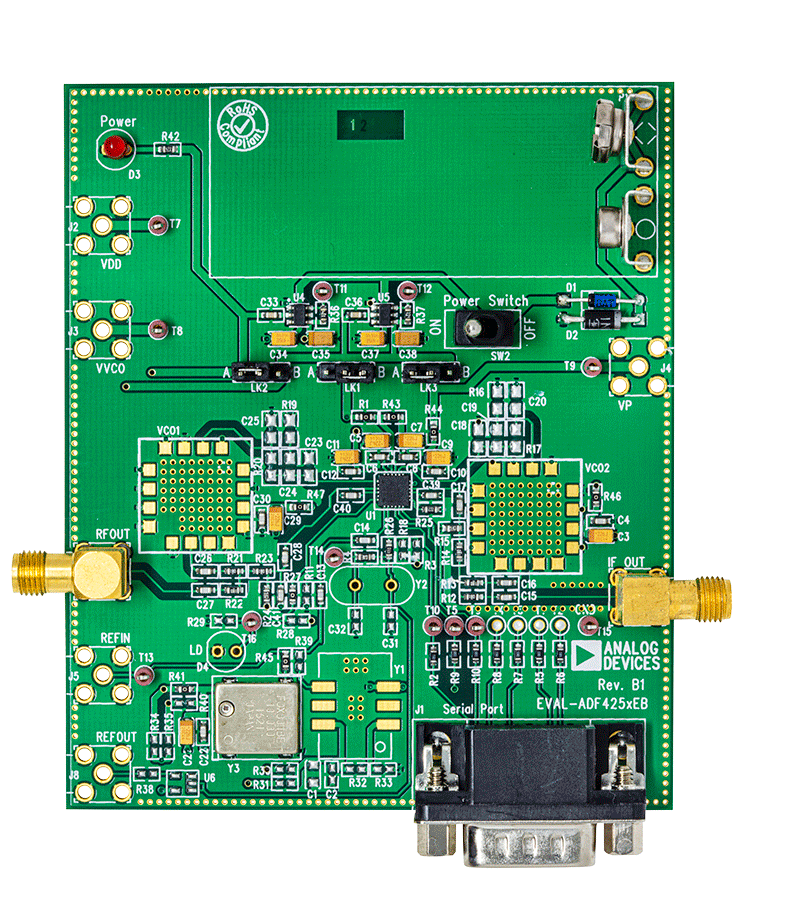

评估套件 (1)
参考资料
-
AN-30: 应用工程师答问—3012/30/2009
-
AN-873: ADF4xxx系列PLL频率合成器的锁定检测 (Rev. 0)9/25/2009
-
FAQs3/10/2020
-
RF、微波和毫米波IC选型指南7/13/2018
-
以模拟微控制器为核心构成低成本高效率的功率放大器监测器3/1/2009 模拟对话
-
Ask the Applications Engineer—30: PLL Synthesizers5/1/2002 模拟对话
-
用于高频接收器和发射器的锁相环——第三部分7/1/1999 模拟对话
-
用于高频接收器和发射器的锁相环——第二部分5/1/1999 模拟对话
-
用于高频接收器和发射器的锁相环——第一部分3/1/1999 模拟对话
软件代码及系统需求
工具及仿真模型
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
ADIsimPLL™
ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。
配套产品推荐
ADF4252 配套产品
推荐 使用的线性稳压器
- For a step up, 3V to 5V regulator: ADP1613.
- For ultralow noise, 3V applications,150 mA output: ADP150.
- For ultalow noise, 3V applications, 200 mA output: ADP151.
- For high accuracy, 5V applications: ADP3334.
推荐 使用的4分频预分频器
- For a low noise, low power, fixed RF block: ADF5001.
