概览

优势和特点

  • 小数N分频频率合成器和整数N分频频率合成器
  • RF带宽达3.5 GHz
  • 3.0 V至3.6 V电源供电
  • 1.8 V逻辑兼容
  • 独立的电荷泵电源(VP)可在3 V系统中提供扩展的调谐电压（最高可达5.5 V）
  • 可编程双模预分频器：4/5或8/9
  • 可编程RF输出相位
  • 三线式串行接口
  • 模拟和数字锁定检测
  • 开关带宽快速锁定模式
  • 周跳减少

产品详情

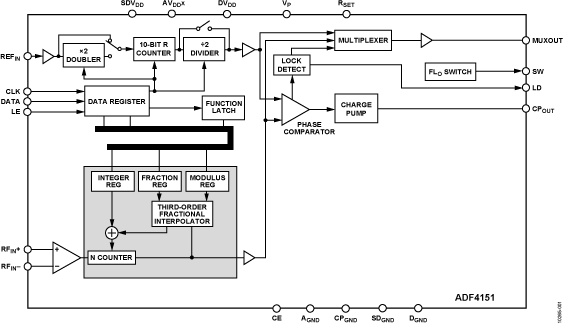

ADF4151结合外部电压控制振荡器(VCO)、环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。

它能够与外部VCO器件配合使用，且与ADF4350尺寸兼容、软件兼容。该器件由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。它内置一个Σ-Δ型小数插值器，能够实现可编程小数N分频。INT、FRAC和MOD寄存器可构成一个总N分频器[N = (INT + (FRAC/MOD))]。RF输出相位可通过编程设置，适合要求输出与基准之间存在特定相位关系的应用。ADF4151还具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。

所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电，不用时可以关断。

ADF4151采用5 mm × 5 mm封装。

应用

  • • 无线基础设施（W-CDMA、TD-SCDMA、WiMax、 GSM、PCS、DCS、DECT）
  • 测试设备
  • 无线局域网(LAN)、有线电视设备
  • 时钟产生

产品分类

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

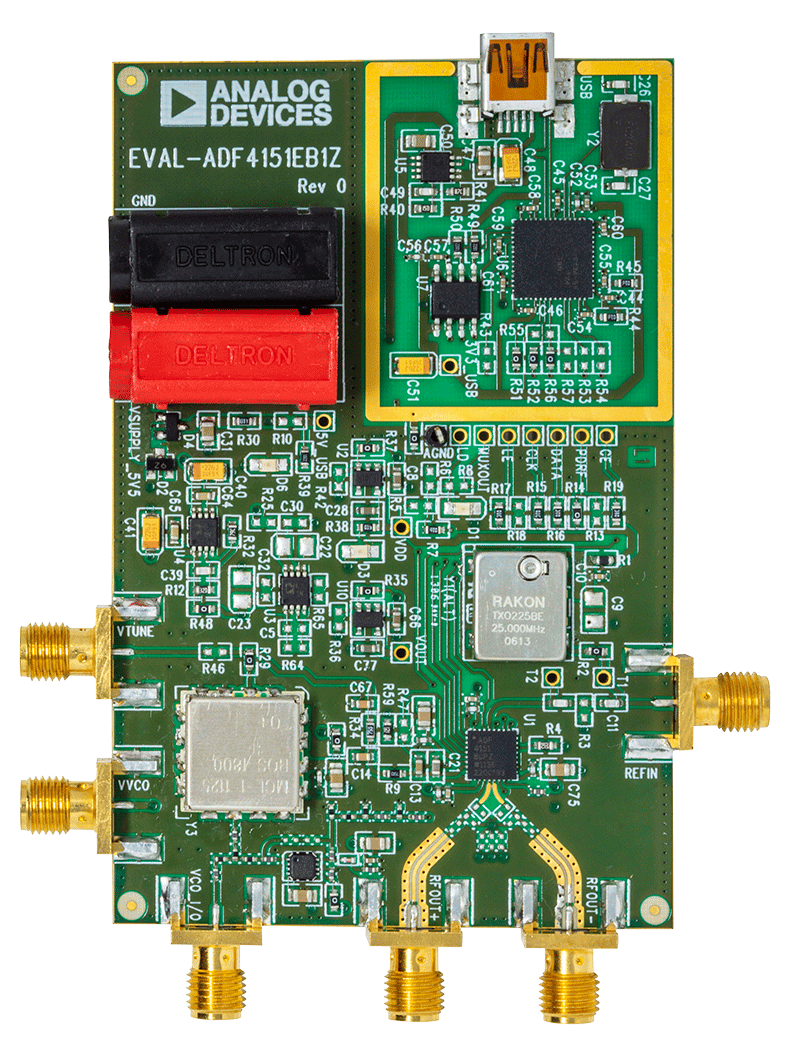

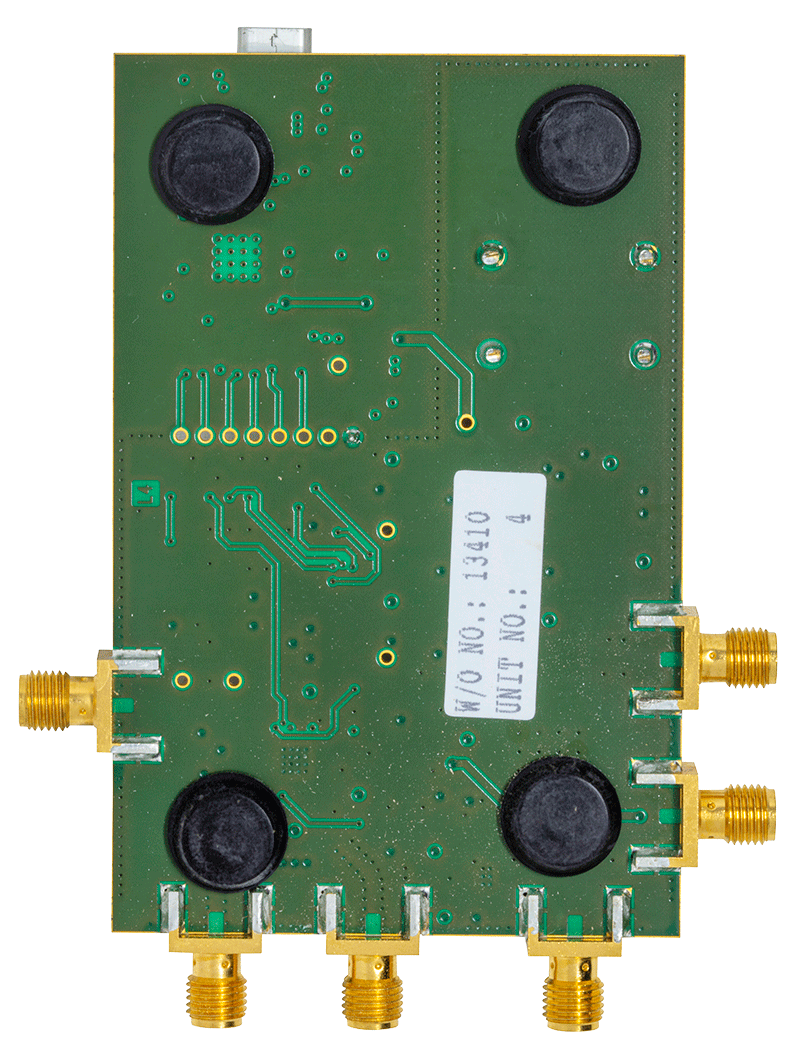

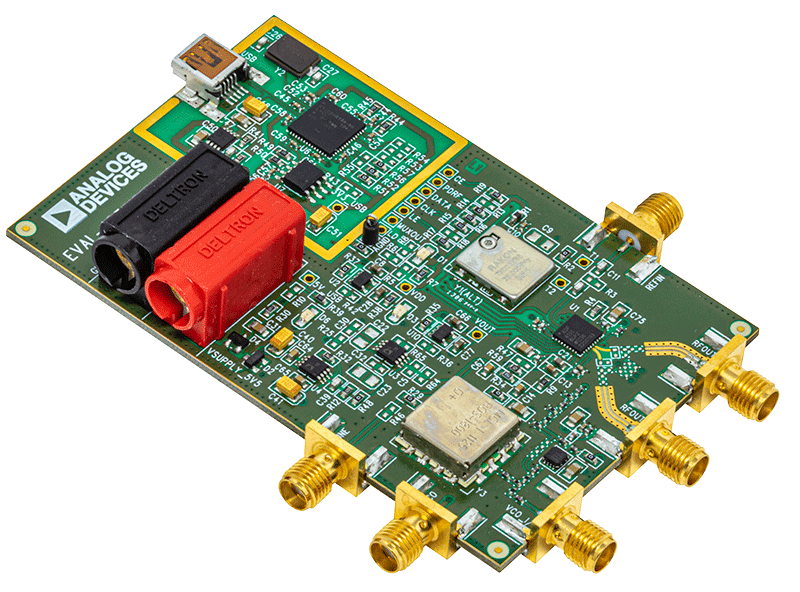

评估套件 (1)

参考资料

  • 查看全部 (6)
  • 数据手册 (1)
  • 用户手册 (2)
  • 产品选型手册 (1)
  • 在线研讨会 (2)
    • Document Type

    工具及仿真模型

    设计工具

    ADIsimRF

    ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

    ADIsimPLL™

    ADIsimPLL可以对ADI公司最新的高性能PLL产品进行快速、可靠的评估。它是目前最全面的PLL频率合成器设计和仿真工具，可实现所有对PLL性能有显著影响的重要非线性效应仿真。ADIsimPLL可以免去设计过程中的至少一项重复劳动，从而加快上市速度。

    配套产品推荐

    ADF4151 配套产品

    推荐 使用的线性稳压器

    • For a step up, 3V to 5V regulator: ADP1613.
    • For high accuracy, 5V applications: ADP3334.
    • For ultralow noise, 3V applications,150mA output: ADP150.
    • For ultalow noise, 3V applications, 200mA output: ADP151.

    推荐 使用的PLL有源滤波器

    • For an ultralow noise, rail-to-rail amplifier: OP184.

    推荐 使用的RF混频器

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADF4151BCPZ 材料声明 质量和可靠性 32-Lead LFCSP (5mm x 5mm w/ EP)
    ADF4151BCPZ-RL7 材料声明 质量和可靠性 32-Lead LFCSP (5mm x 5mm w/ EP)
