概览
优势和特点
- 400 MSPS内部时钟速度
- 集成14位DAC
- 可编程相位/幅度扰动
- 32位频率调谐精度14位相位调谐精度
- 相位噪声高于-120 dBc/Hz
- 出色的动态性能
- 窄带SFDR >80 dB
- 串行输入/输出（I/O）控制
- 超高速模拟比较器
- 自动线性和非线性频率扫描
- 4种频率/相位偏移形式
- 1.8 V电源
- 软件/硬件控制的断电功能
- 48引脚TQFP集成1024字×32位RAM
- 基于PLL的REFCLK乘法器
- 单晶体驱动的内部振荡器
- 相位调制功能
- 多器件同步
产品详情
AD9954是一款直接数字频率合成器(DDS)，采用先进技术并内置一个高速、高性能DAC，构成完整的数字可编程、高频合成器，能够产生最高达160 MHz的频率捷变模拟输出正弦波。它能够实现快速跳频，同时还具有精密频率调谐（0.01 Hz或更高分辨率）和相位调谐（0.022°间隔）。
通过一个高速串行I/O端口可以进行编程。该器件内置静态RAM，支持多种模式下的灵活扫频功能，并且支持用户定义的线性扫描工作模式。同时内置一个片内高速比较器，适合要求方波输出的应用。借助片内振荡器和PLL电路，用户可以用多种方法产生器件的系统时钟。
AD9954的额定工作温度范围为扩展工业温度范围。
应用
- LO捷变频
- 可编程时钟发生器
- 雷达和扫描系统的FM线性调频源
- 汽车雷达
- 测试与测量设备
- 声光器件驱动器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

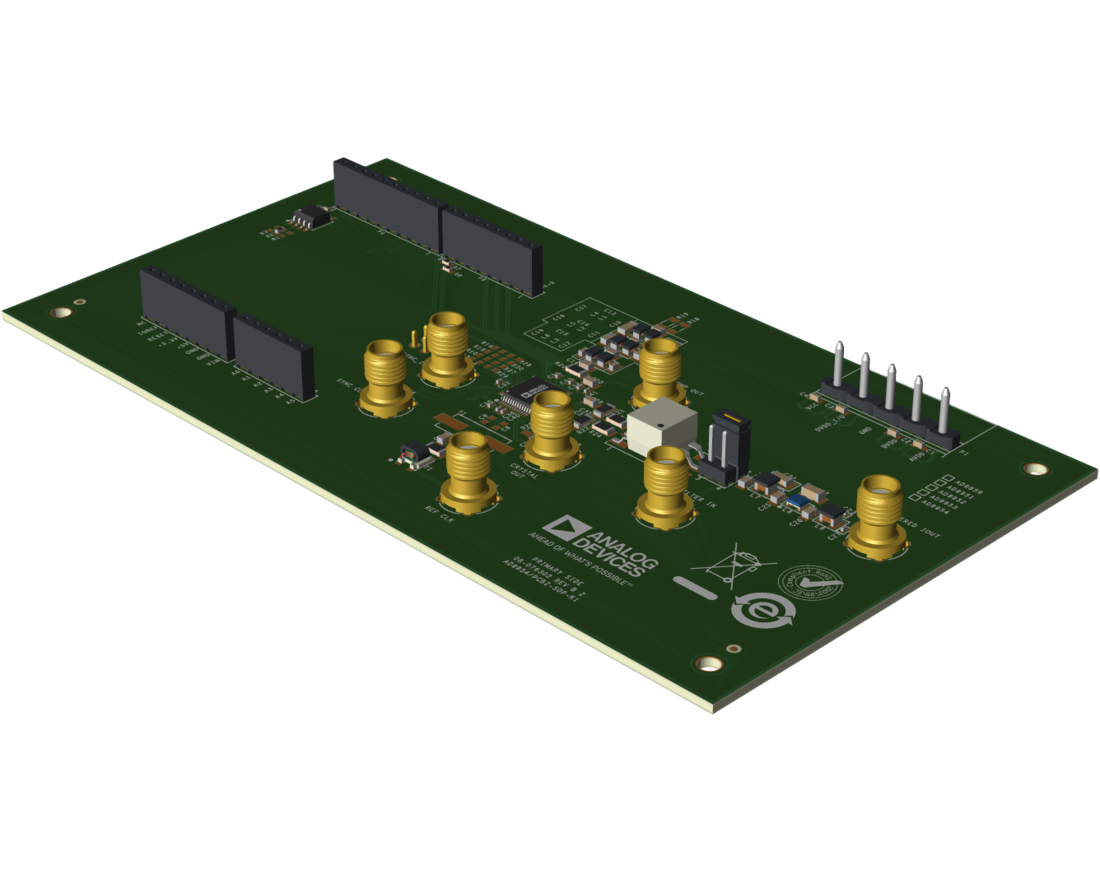

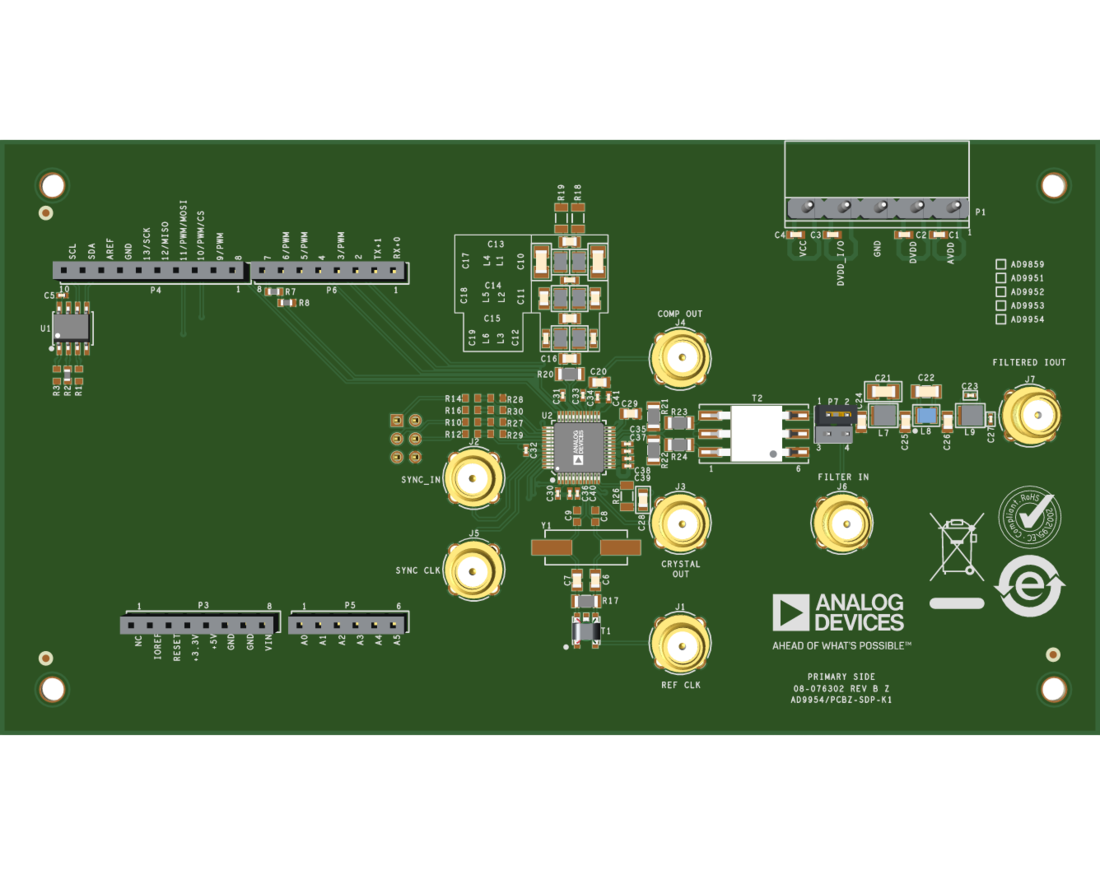

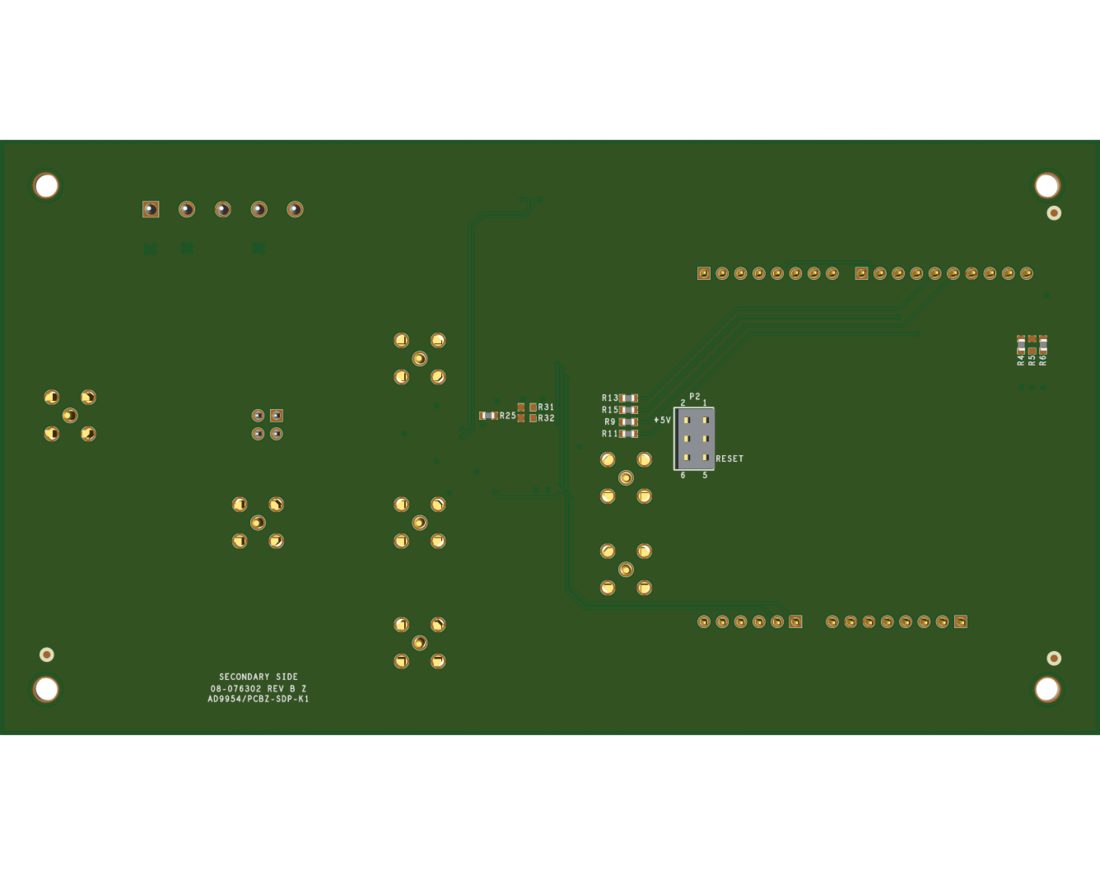

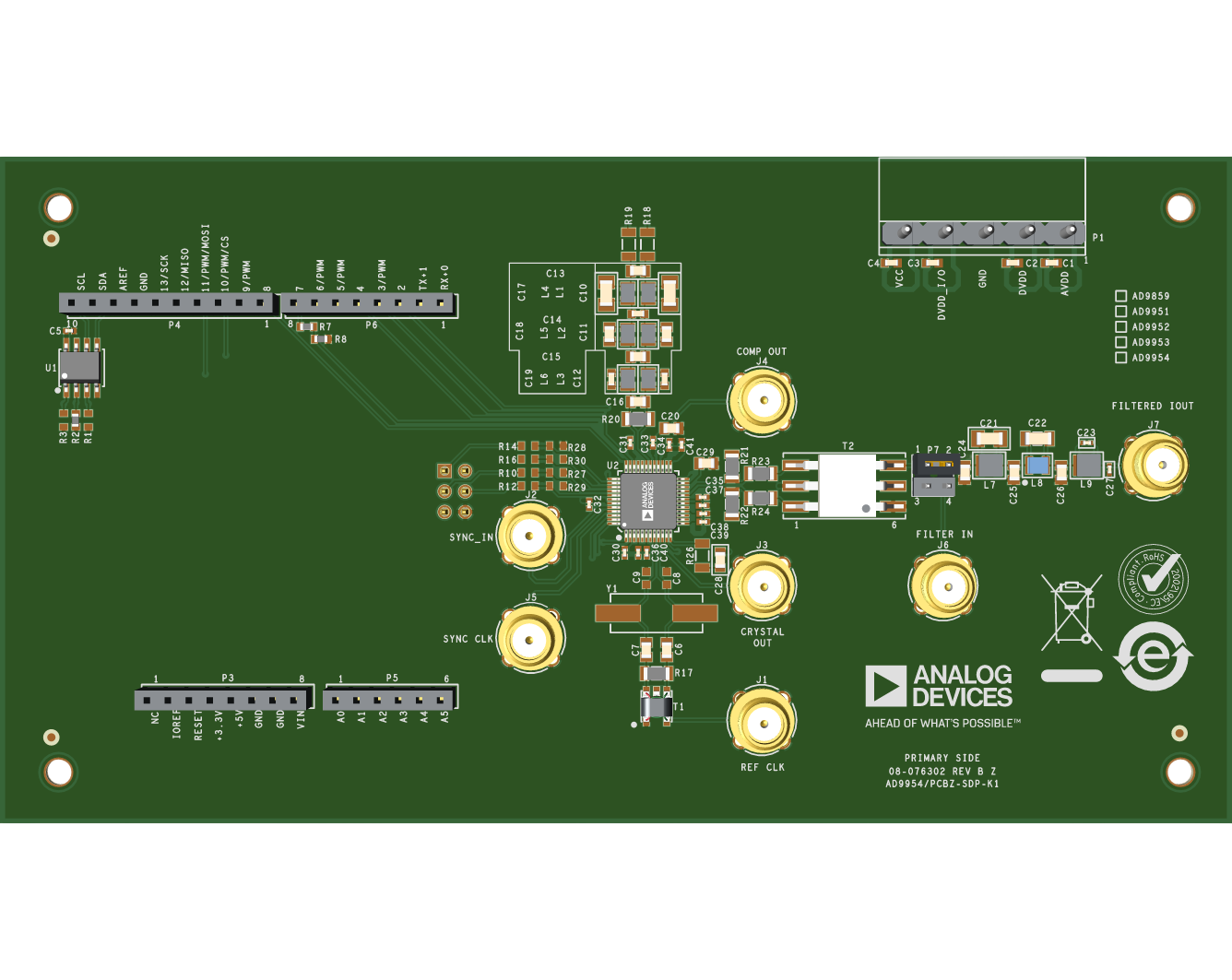

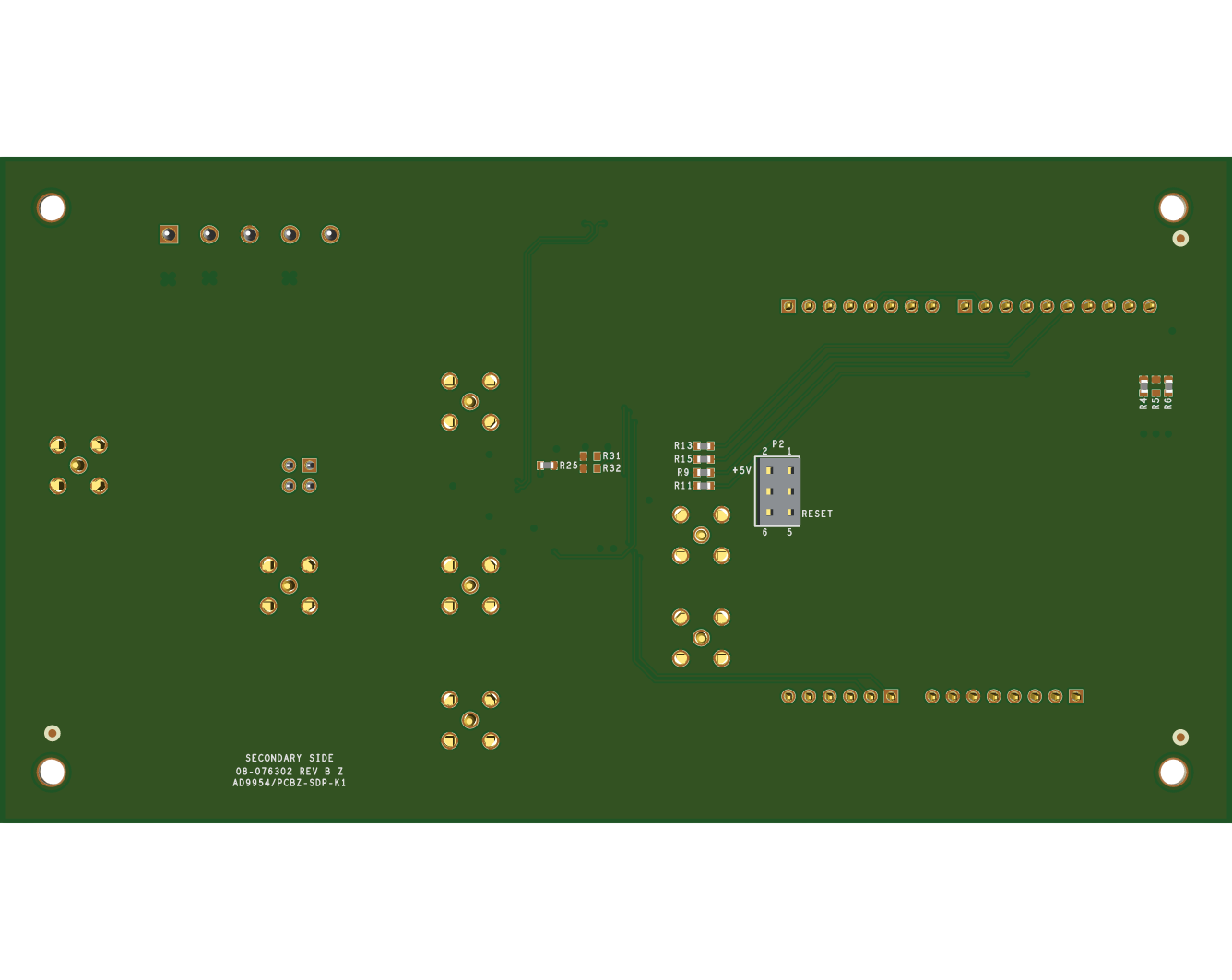

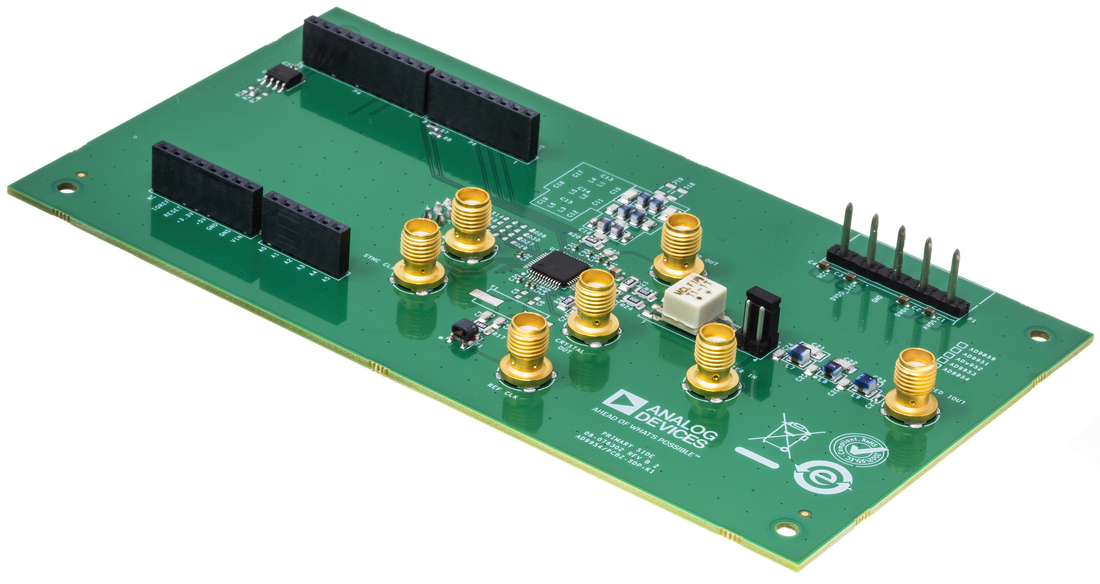

评估套件 (1)
