概览
优势和特点
- 1.8 V电源供电
- 低功耗:每通道122 mW(125 MSPS),功率选项可调整
- 信噪比(SNR):74 dBFS(至Nyquist频率)
- SFDR = 91 dBc (70MHz)
- DNL = ±0.65 LSB(典型值);INL = ±1.5 LSB(典型值)
- 串行LVDS(ANSI-644,默认)、低功耗,减少信号选项(类似于IEEE 1596.3)
- 650 MHz全功率模拟带宽
- 2 V p-p输入电压范围
- 欲了解更多特性,请参考数据手册
产品详情

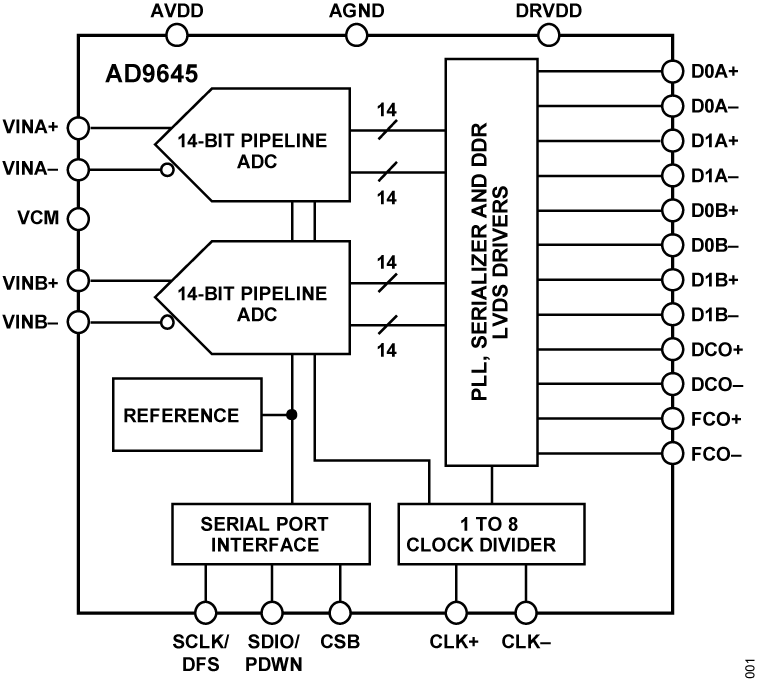

AD9645是一款双通道、14位、80 MSPS/125 MSPS模数转换器(ADC),内置片内采样保持电路,专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS,具有杰出的动态性能与低功耗特性,对小封装尺寸的应用很有意义。
该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号,以便充分发挥其工作性能。对于大多数应用来说,无需外部基准电压源或驱动器件。
为获得合适的LVDS串行数据速率,该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据,以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持各通道单独进入省电状态,完全掉电模式下的典型功耗低于2 mW。该ADC提供多种功能特性,可使器件的灵活性达到最佳、系统成本最低,例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码,以及通过串行端口接口(SPI)输入的用户自定义测试码。
AD9645采用符合RoHS标准的32引脚LFCSP封装,额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
产品特色
1.小尺寸。一个节省空间的小型封装中集成两个ADC。
2.低功耗。每通道122 mW(125 MSPS,功率选项可调整)。
3.与AD9635(双通道12位ADC)引脚兼容。
4.易于使用。数据时钟输出(DCO)的工作频率高达500 MHz,支持双倍数据速率(DDR)操作。
5.使用灵活。SPI控制提供丰富灵活的特性,可满足各种特定系统的需求。
应用
• 通信
• 分集无线电系统
• 多模式数字接收机
GSM, EDGE, W-CDMA, LTE,
CDMA2000, WiMAX, TD-SCDMA
• I/Q解调系统
• 智能天线系统
• 宽带数据应用
• 电池供电仪表
• 手持式示波器
• 便携式医疗成像和超声设备
• 雷达/LIDAR
The AD9645 is available in a RoHS-compliant, 32-lead LFCSP. It is specified over the industrial
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

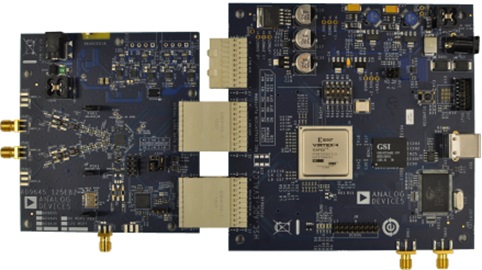

评估套件 (1)
参考资料
-
AN-905: VisualAnalog™转换器评估工具1.0版用户手册8/18/2020
-
AN-742: Frequency Domain Response of Switched-Capacitor ADCs (Rev. C)2/14/2015PDF427 K
-
AN-835: 高速ADC测试和评估 (Rev. 0)6/9/2013PDF1916 kB
-
AN-1142: 高速ADC PCB布局布线技巧 (Rev. 0)2/2/2012PDF392 kB
-
AN-878: 高速ADC SPI控制软件[中文版] (Rev. A)11/13/2007PDF630 kB
-
AN-737: 如何用ADIsimADC完成ADC建模 (Rev. B)11/9/2007PDF373 kB
-
AN-807: 多载波WCDMA的可行性 (Rev. 0)11/9/2007PDF969 kB
-
Multicarrier CDMA2000 Feasibility (Rev. AN-808)11/9/2007PDF1535 kB
-
AN-827: 放大器与开关电容ADC接口的匹配方法[中文版] (Rev. 0)11/9/2007PDF783 kB
-
AN-935: ADC变压器耦合前端设计[中文版] (Rev. 0)10/8/2007PDF448 kB
-
AN-756: 系统采样以及时钟相位噪声和抖动的影响[中文版] (Rev. 0)12/2/2004PDF808 kB
-
AN-501: 孔径不确定度与ADC系统性能[中文版] (Rev. A)11/29/2004PDF227 kB
-
AD9655/AD9645/AD9635 Evaluation Documentation2/12/2013WIKI
-
高速ADC的电源设计2/1/2012
工具及仿真模型
Virtual Eval - BETA
Virtual Eval是一款网络应用程序,可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型,Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件(如输入音和外部抖动)以及器件特性(如增益或数字下变频)进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。

S参数
设计工具
对于正在选择或评估高速ADC的设计工程师,VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

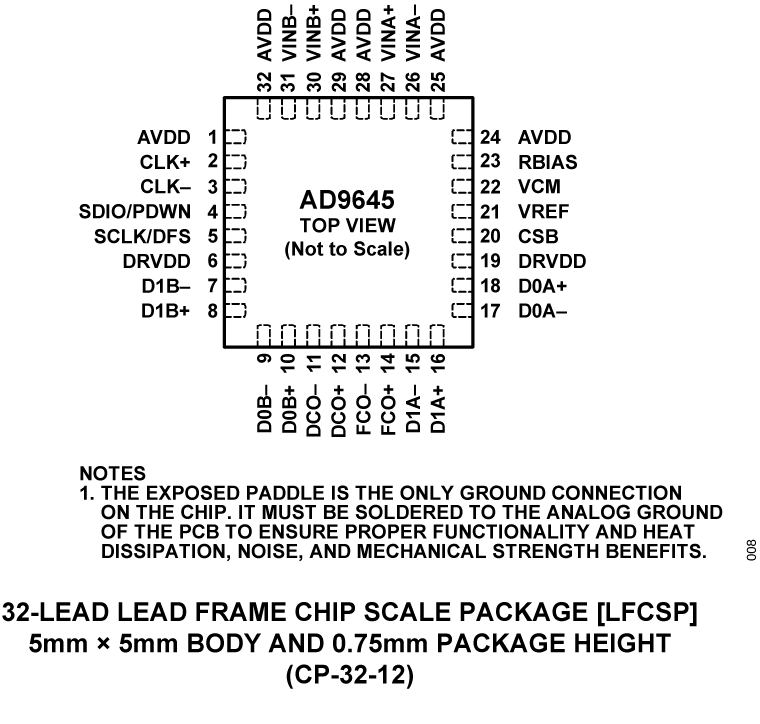

Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
---|---|---|---|---|
AD9645BCPZ-125 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
AD9645BCPZ-80 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
AD9645BCPZRL7-125 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
AD9645BCPZRL7-80 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
AD9645WBCPZ-80 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
AD9645WBCPZRL7-80 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
