AD9484

8位、500 MSPS、1.8 V模数转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 信噪比(SNR)：47 dBFS（fIN最高为250 MHz，500 MSPS）
  • 有效位数(ENOB)：7.5位（fIN 最高为250 MHz，500 MSPS，−1.0 dBFS）
  • 无杂散动态范围(SFDR )：79 dBc（fIN 最高为250 MHz，500 MSPS，−1.0 dBFS）
  • 集成输入缓冲器
  • 出色的线性度：
    - 微分非线性(DNL) = ±0.1 LSB（典型值）
    - 积分非线性(INL) = ±0.1 LSB（典型值）
  • 500 MSPS时提供LVDS输出（ANSI -644电平）
  • 1 GHz全功率模拟带宽
  • 与AD9434 和 AD9230 ADC引脚兼容
  • 欲了解更多特性，请参考数据手册
更多细节
show more Icon

AD9484是一款8位单芯片采样模数转换器(ADC)，专门针对高性能、低功耗和易用性进行了优化。该器件的转换速率最高可达500 MSPS，具有出色的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持器与基准电压源，可提供完整的信号转换解决方案。VREF引脚可用来监控内部基准电压或提供外部基准电压（必须通过SPI端口使能外部基准电压模式）。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为LVDS (ANSI-644)兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

AD9484采用先进的BiCMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。该产品受美国及国际专利保护。

应用

  • 无线和有线宽带通信
  • 电缆反转通路
  • 通信测试设备
  • 低成本数字示波器
  • 卫星子系统
  • 功率放大器线性化
产品聚焦
  1. 高性能。
    500 MSPS、250 MHz输入时信噪比维持在47 dBFS。
  2. 易于使用。
    LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活，采用1.8 V单电源则简化了系统电源设计。
  3. 串行端口控制。
    标准串行端口接口支持各种产品功能，例如：数据格式化、时钟占空比稳定器禁用、节电模式、增益调整及生成输出测试码等。
  4. 与12位 500Msps ADC AD9434和12位250Msps ADC AD9230引脚兼容。
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD9484

文档

38
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 应用笔记
  • 数据手册
  • 用户手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

pdf

更新 04/08/2011
英文

AD9484: 8-Bit, 500 MSPS, 1.8 V Analog-to-Digital Converter (Rev.A)

打开PDF文件

redirect
600 kB
download

下载 PDF

PDF Vector

pdf

更新 01/18/2012
日文

AD9484: 500 MSPS、1.8 Vの8ビットA/Dコンバータ (Rev.A)

打开PDF文件

redirect
789 kB
download

下载 PDF

应用笔记

31

PDF Vector

pdf

更新 02/14/2015
英文
AN-827: A Resonant Approach to Interfacing Amplifiers to Switched-Capacitor ADCs (Rev.0) redirect icon

203 kB

download

下载 PDF

PDF Vector

pdf

更新 11/09/2007
中文
AN-827: 放大器与开关电容ADC接口的匹配方法[中文版] (Rev.0) redirect icon

783 kB

download

下载 PDF

PDF Vector

pdf

更新 11/09/2007
日文
AN-827: 共振方式によるアンプとスイッチド・キャパシタADCのインターフェース (Rev.0) redirect icon

351 kB

download

下载 PDF

PDF Vector

PDF

更新 02/14/2015
英文
AN-756: Sampled Systems and the Effects of Clock Phase Noise and Jitter (Rev.0) redirect icon

291.7 K

download

下载 PDF

PDF Vector

pdf

更新 12/02/2004
中文
AN-756: 系统采样以及时钟相位噪声和抖动的影响[中文版] (Rev.0) redirect icon

808 kB

download

下载 PDF

PDF Vector

pdf

更新 04/18/2008
日文
AN-756: サンプル化システムに及ぼすクロック位相ノイズとジッタの影響 (Rev.0) redirect icon

359 kB

download

下载 PDF

PDF Vector

pdf

更新 11/09/2007
英文
AN-807: Multicarrier WCDMA Feasibility (Rev.0) redirect icon

969 kB

download

下载 PDF

PDF Vector

pdf

更新 11/09/2007
中文
AN-807: 多载波WCDMA的可行性 (Rev.0) redirect icon

969 kB

download

下载 PDF

PDF Vector

pdf

更新 11/09/2007
英文
AN-808: Multicarrier CDMA2000 Feasibility (Rev.0) redirect icon

1535 kB

download

下载 PDF

PDF Vector

pdf

更新 11/09/2007
中文
Multicarrier CDMA2000 Feasibility (Rev.AN-808) redirect icon

1535 kB

download

下载 PDF

PDF Vector

pdf

更新 03/20/2018
英文
AN-878: High Speed ADC SPI Control Software (Rev.A) redirect icon

585 kB

download

下载 PDF

PDF Vector

pdf

更新 11/13/2007
中文
AN-878: 高速ADC SPI控制软件[中文版] (Rev.A) redirect icon

630 kB

download

下载 PDF

PDF Vector

pdf

更新 11/13/2007
日文
AN-878: 高速ADC SPIコントロール・ソフトウェア (Rev.A) redirect icon

738 kB

download

下载 PDF

PDF Vector

PDF

更新 11/09/2007
英文
AN-877: Interfacing to High Speed ADCs via SPI (Rev.B) redirect icon

318.5 K

download

下载 PDF

PDF Vector

pdf

更新 11/09/2007
中文
AN-877: 通过SPI与高速ADC接口[中文版] (Rev.A) redirect icon

492 kB

download

下载 PDF

PDF Vector

pdf

更新 11/09/2007
日文
AN-877: SPIを使った高速ADCへのインターフェース (Rev.A) redirect icon

731 kB

download

下载 PDF

PDF Vector

pdf

更新 02/14/2015
英文
AN-586: LVDS Outputs for High Speed A/D Converters (Rev.0) redirect icon

207 kB

download

下载 PDF

PDF Vector

pdf

更新 09/22/2006
中文
AN-586: 高速模数转换器的LVDS数据输出[中文版] (Rev.0) redirect icon

307 kB

download

下载 PDF

PDF Vector

pdf

更新 09/22/2006
日文
AN-586: 高速A/DコンバータのためのLVDSデータ出力 (Rev.0) redirect icon

207 kB

download

下载 PDF

PDF Vector

HTML

更新 09/01/2007
英文
AN-935: Designing an ADC Transformer-Coupled Front End redirect icon

PDF Vector

HTML

更新 09/01/2007
中文
AN-935:ADC 变压器耦合前端设计 redirect icon

PDF Vector

HTML

更新 09/01/2007
日文
AN-935:ADC トランス結合フロントエンドの設計 redirect icon

PDF Vector

HTML

更新 07/01/2020
英文
AN-835: Understanding High Speed ADC Testing and Evaluation redirect icon

PDF Vector

HTML

更新 07/01/2020
中文
AN-835：高速ADC测试和评估 redirect icon

PDF Vector

HTML

更新 07/01/2020
日文
AN-835:高速A/D コンバータ（ADC）のテストと評価について redirect icon

PDF Vector

HTML

更新 01/12/2012
英文
AN-1142: Techniques for High Speed ADC PCB Layout redirect icon

PDF Vector

HTML

更新 01/12/2012
中文
AN-1142:高速ADC PCB布局布线技巧 redirect icon

PDF Vector

HTML

更新 01/12/2012
日文
AN-1142: 高速 ADC 用プリント基板のレイアウト・テクニック redirect icon

PDF Vector

HTML

更新 08/18/2020
英文
AN-905: VisualAnalog™ Converter Evaluation Tool Version 1.0 User Manual redirect icon

PDF Vector

HTML

更新 08/18/2020
中文
AN-905: VisualAnalog™转换器评估工具1.0版用户手册 redirect icon

PDF Vector

HTML

更新 08/18/2020
日文
AN-905: VisualAnalog™コンバータ評価用ツールVer 1.0ユーザ・マニュアル redirect icon

用户手册

2

PDF Vector

pdf

更新 08/22/2011
英文
UG-290: Evaluating the AD9434 and AD9484 Analog-to-Digital Converters redirect icon

1766 kB

download

下载 PDF

PDF Vector

pdf

更新 08/22/2011
中文
UG-290：评估模数转换器AD9434和AD9484 redirect icon

1766 kB

download

下载 PDF

技术文章

3

PDF Vector

HTML

更新 02/01/2012
英文
Designing Power Supplies for High Speed ADC redirect icon

PDF Vector

HTML

更新 02/01/2012
中文
高速ADC的电源设计 redirect icon

PDF Vector

HTML

更新 02/01/2012
日文
高速 ADC の電源回路設計で考慮すべきこと redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 14
show more Icon

数据手册 1

AD9484: 8-Bit, 500 MSPS, 1.8 V Analog-to-Digital Converter (Rev.A)

用户手册 1

UG-290：评估模数转换器AD9434和AD9484

应用笔记 11

AN-827: 放大器与开关电容ADC接口的匹配方法[中文版] (Rev.0)
AN-756: 系统采样以及时钟相位噪声和抖动的影响[中文版] (Rev.0)
AN-807: 多载波WCDMA的可行性 (Rev.0)
Multicarrier CDMA2000 Feasibility (Rev.AN-808)
AN-878: 高速ADC SPI控制软件[中文版] (Rev.A)
AN-877: 通过SPI与高速ADC接口[中文版] (Rev.A)
AN-586: 高速模数转换器的LVDS数据输出[中文版] (Rev.0)
AN-935:ADC 变压器耦合前端设计
AN-835：高速ADC测试和评估
AN-1142:高速ADC PCB布局布线技巧
AN-905: VisualAnalog™转换器评估工具1.0版用户手册

技术文章 1

高速ADC的电源设计

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD9484BCPZ-500 56-Lead LFCSP (8mm x 8mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9484BCPZRL7-500 56-Lead LFCSP (8mm x 8mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 9, 2021

- 20_0126

Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea

AD9484BCPZ-500

量产

AD9484BCPZRL7-500

量产

pdf

PCN20_0126_Form

external-icon

pdf

Qualification Results Summary

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Package Outline Drawing

external-icon

pdf

Package Outline Drawing

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 9, 2021

- 20_0126

arrow down

Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea

AD9484BCPZ-500

量产

AD9484BCPZRL7-500

量产

pdf

PCN20_0126_Form

external-icon

pdf

Qualification Results Summary

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Package Outline Drawing

external-icon

pdf

Package Outline Drawing

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

单端转差分放大器1
ADA4927-1
popup image
Cart

推荐新设计使用

超低失真电流反馈型ADC驱动器

全差分放大器1
ADL5562
popup image
Cart

推荐新设计使用

2.6GHz 超低失真RF/IF差分放大器

时钟产生器件5
AD9510
popup image
Cart

推荐新设计使用

1.2 GHz时钟分配IC，PLL内核，分频器，延迟调整，8路输出

AD9511
popup image
Cart

推荐新设计使用

1.2 GHz时钟分配IC，PLL内核，分频器，延迟调整，5路输出

AD9512
popup image
Cart

推荐新设计使用

1.2 GHz时钟分配IC、2路1.6 GHz输入、分频器、延迟调整、5路输出

AD9523
popup image
Cart

不推荐用于新设计

14路输出、低抖动时钟发生器

AD9524
popup image
Cart

不推荐用于新设计

6路输出、双环路时钟发生器

时钟分配器件3
AD9513
popup image
Cart

推荐新设计使用

800 MHz时钟分配IC，分频器，延迟调整，三路输出

AD9514
popup image
Cart

推荐新设计使用

1.6 GHz时钟分配IC、分频器、延迟调整、3路输出

AD9515
popup image
Cart

推荐新设计使用

1.6 GHz时钟分配IC，分频器，延迟调整，两路输出

数字控制VGA3
ADL5201
popup image
Cart

过期

宽动态范围、高速、数字控制VGA

ADL5202
popup image
Cart

过期

宽动态范围、高速、数字控制VGA

ADL5240
popup image
Cart

最后购买期限

100 MHz 至4000 MHz RF/IF数字控制VGA

找不到您所需的软件或驱动?

申请驱动/软件

评估套件 2

reference details image

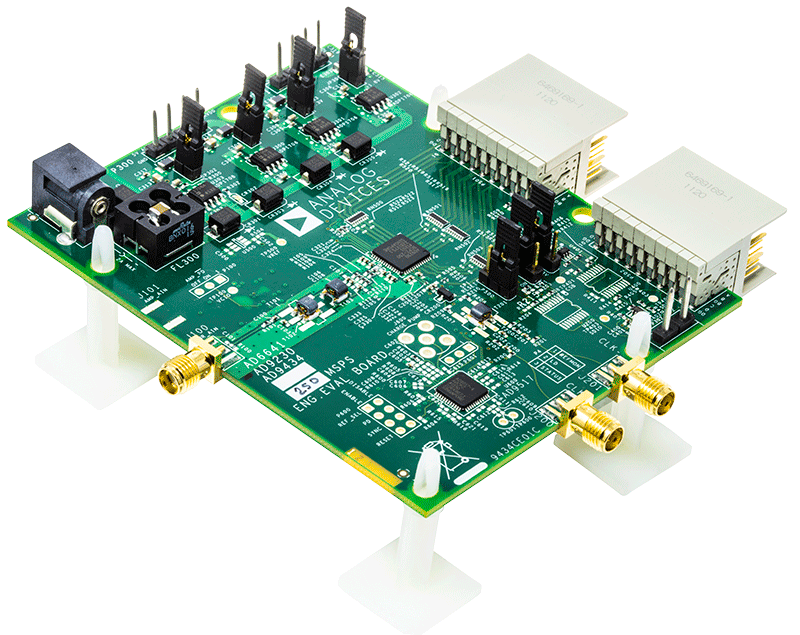

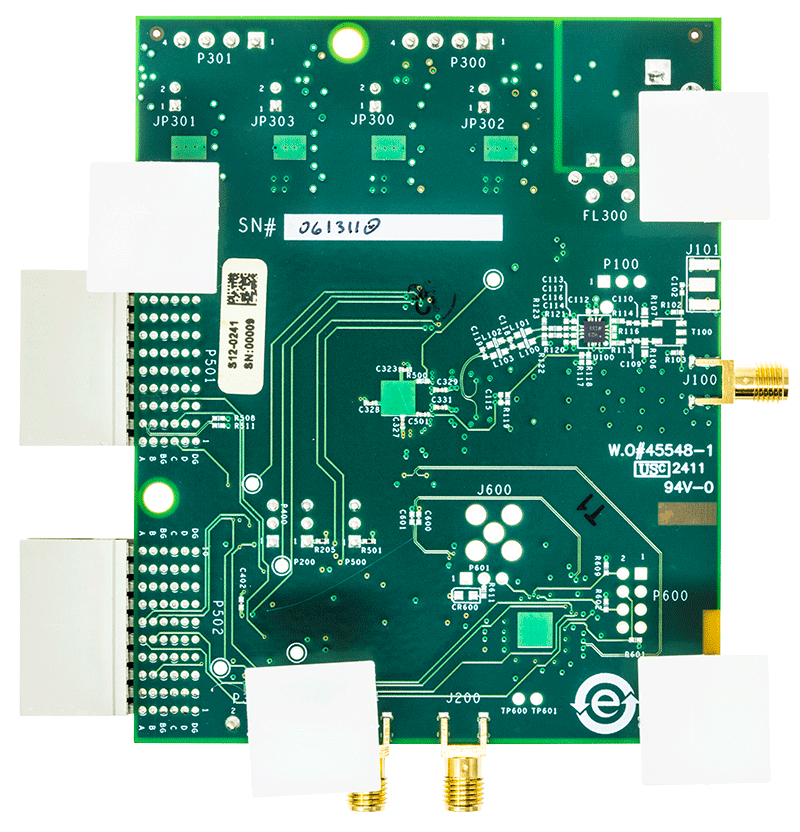

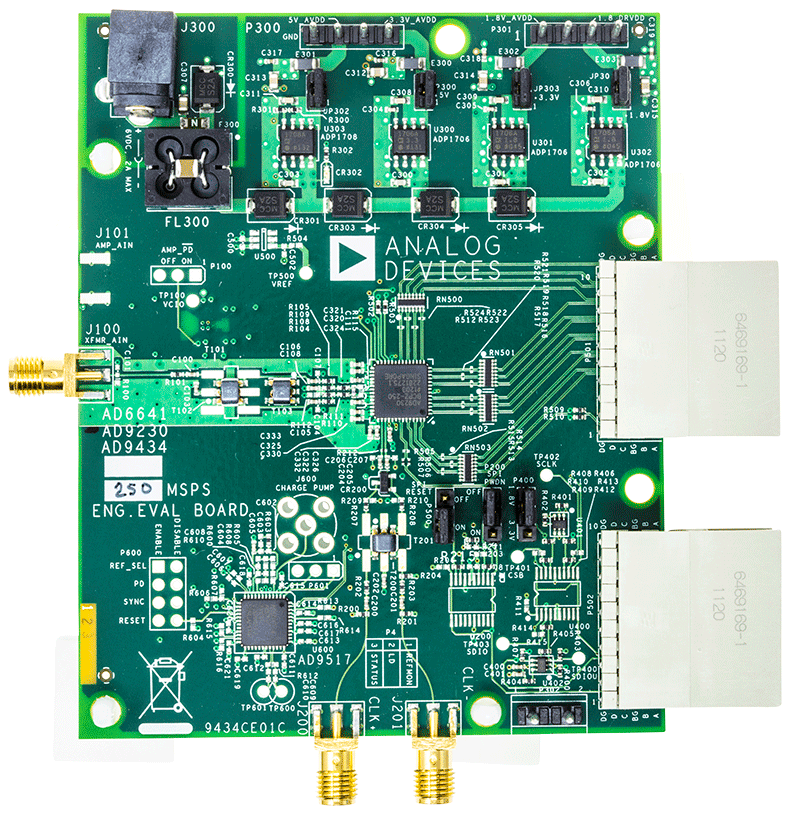

EVAL-AD9484
