概览
优势和特点
- 信噪比(SNR):65 dBFS(fIN最高为250MHz,500 MSPS)
- 有效位数(ENOB):10.5位(fIN最高为250 MHz,500 MSPS,−1.0 dBFS)
- 无杂散动态范围(SFDR):-78 dBc(fIN最高为250 MHz,500 MSPS,−1.0 dBFS)
- 集成输入缓冲器
- 出色的线性度
- 差分非线性(DNL):±0.5 LSB(典型值)
- 积分非线性(INL):±0.6 LSB(典型值)
- 500 MSPS时提供LVDS输出(ANSI -644电平)
- 1 GHz全功率模拟带宽
- 片内基准电压源,无需外部解耦
- 低功耗
- 690 mW (500 MSPS)—LVDS SDR模式
- 660 mW (500 MSPS)—LVDS DDR模式
- 可编程(标称)输入电压范围
- 1.18 V p-p至1.6 V p-p、1.5 V p-p(标称值)
- 1.18 V p-p至1.6 V p-p、1.5 V p-p(标称值)
- 可选择输出数据格式(偏移二进制、二进制补码、格雷码)
- 时钟占空比稳定器
- 带可编程时钟和数据对准功能的集成数据时钟输出
产品详情
AD9434是一款12位单芯片采样模数转换器(ADC),专门针对高性能、低功耗和易用性进行了优化。该器件的转换速率最高可达500 MSPS,具有出色的动态性能,适合宽带载波和宽带系统使用。芯片上集成了全部必需功能,包括采样保持器与基准电压源,可提供完整的信号转换解决方案。VREF引脚可用来监控内部基准电压或提供外部基准电压(必须通过SPI端口使能外部基准电压模式)。
该ADC要求采用1.8 V模拟电源供电及差分时钟信号,以便充分发挥其工作性能。数字输出为LVDS (ANSI-644) 兼容,支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出,用于正确进行输出数据定时。
AD9434采用先进的BiCMOS工艺制造,提供56引脚LFCSP封装,额定温度范围为-40°C至+85°C工业温度范围。该器件受美国及国际专利保护。
应用
- 无线和有线宽带通信
- 电缆反转通路
- 通信测试设备
- 雷达和卫星子系统
- 功率放大器线性化
产品聚焦
- 高性能。
500 MSPS、250 MHz输入时信噪比维持在65 dBFS。 - 低功耗。
500 MSPS时功耗仅660 mW。 - 易于使用。
LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活,采用1.8 V单电源则简化了系统电源设计。 - 串行端口控制
标准串行端口接口支持各种产品功能,例如:数据格式化、省电模式、增益调整及生成输出测试码等。 - AD9434与 AD9230引脚兼容,只需通过极少的设计更改就能取代许多应用中的现有ADC。
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

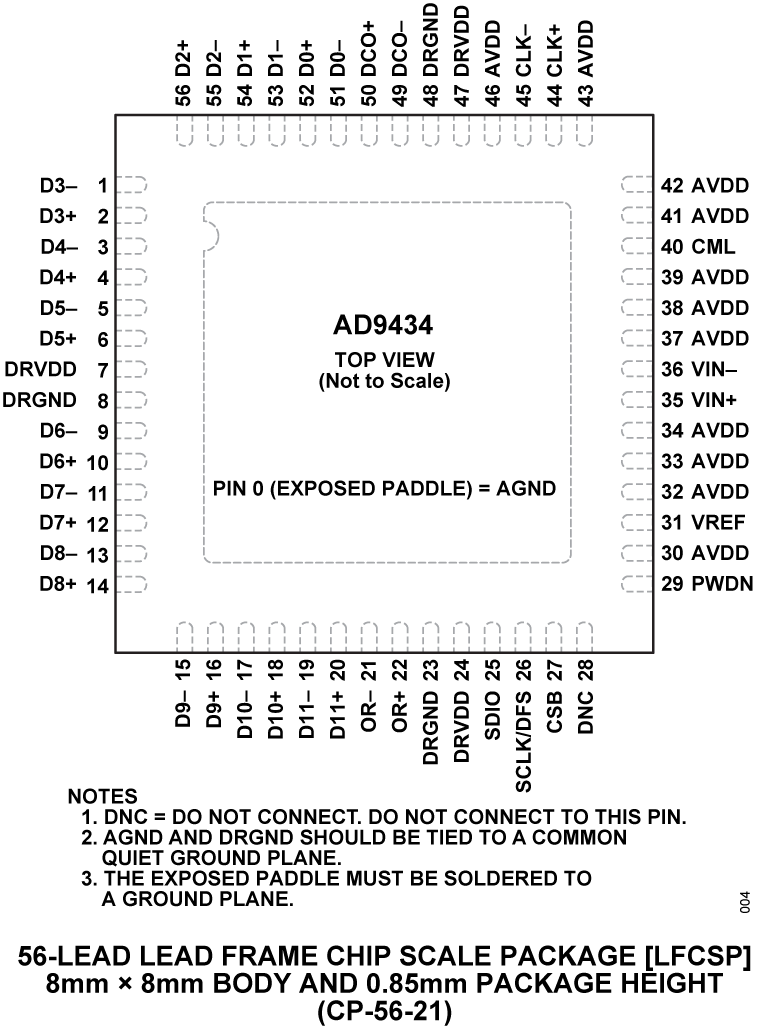

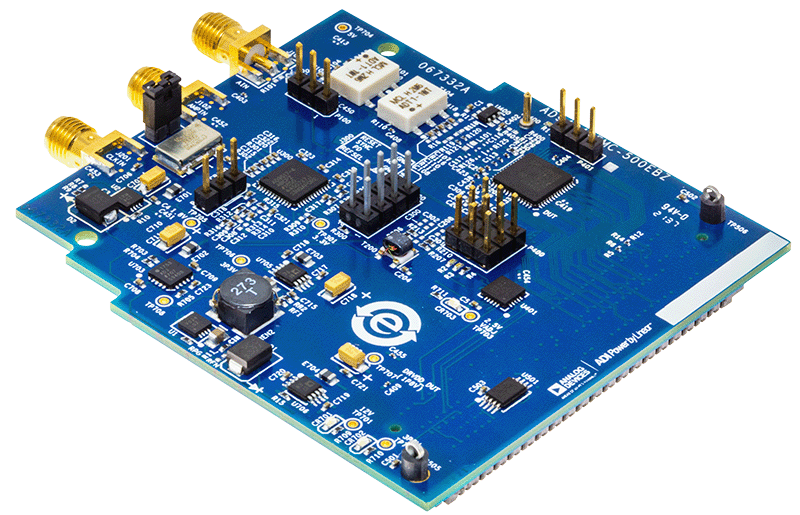

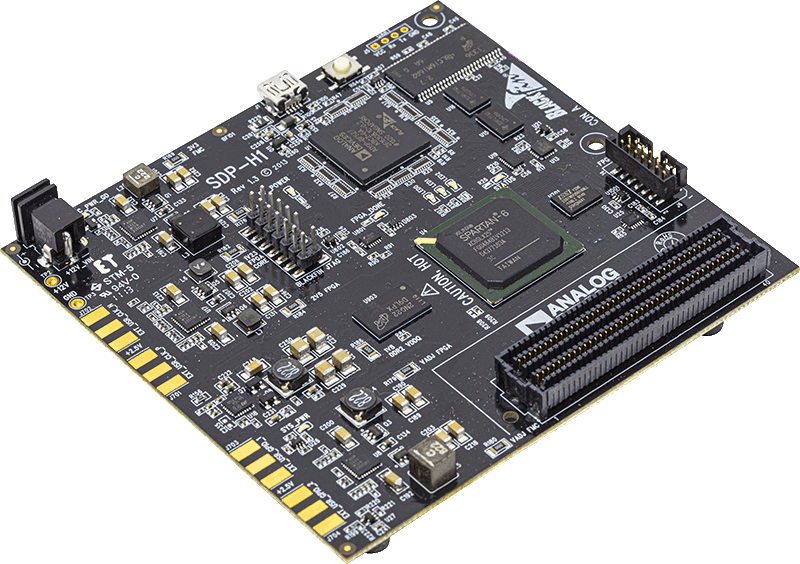

评估套件 (2)
