AD8342
推荐新设计使用有源接收混频器（低频至3 GHz ）
- 产品模型
- 3
产品详情
- 宽带RF、LO和IF端口
- 转换增益：3.7 dB
- 噪声系数：12.2 dB
- 输入IP3：22.7 dBm
- 输入P1dB：8.3 dBm
- LO驱动：0 dBm
- 差分高阻抗RF输入端口
- 单端50 Ω LO输入端口
- 开集IF输出端口
- 单电源供电：5 V (98 mA)
- 省电模式

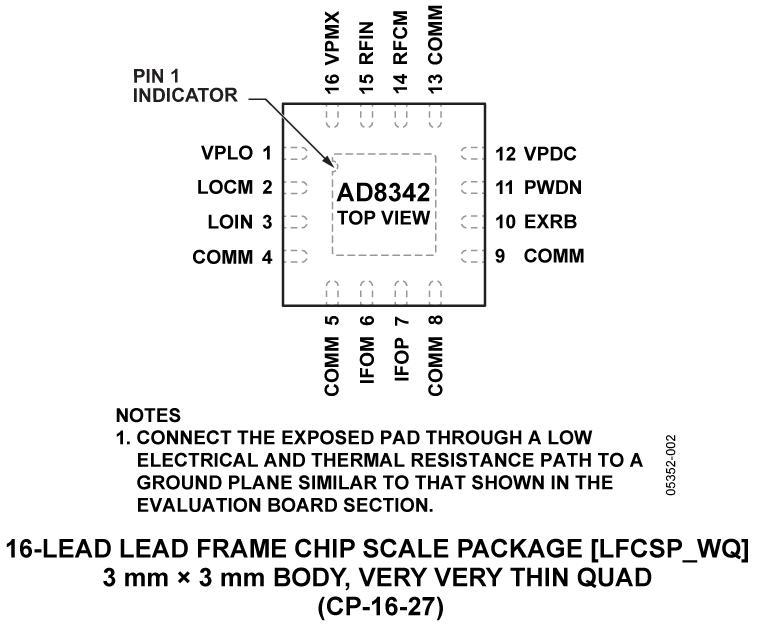

- 裸露焊盘LFCSP封装：3 mm × 3 mm

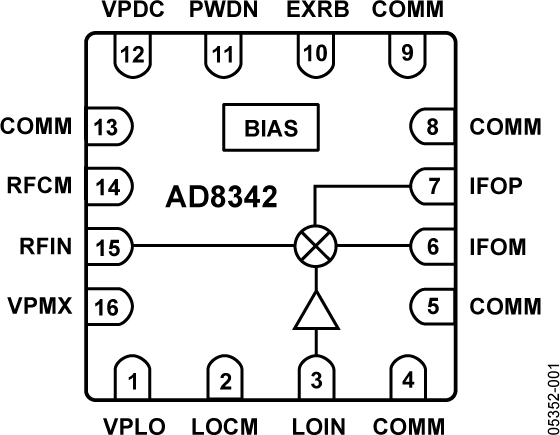

AD8342是一款高性能、宽带有源混频器，非常适合要求严格的接收通道应用，这些应用要求所有端口均具有宽带宽，并且交调失真和噪声系数极低。
AD8342的典型变频增益为3.7 dB，RF频率为238 MHz。集成的LO驱动器以低LO驱动电平提供50 Ω输入阻抗，有助于将外部元件数降至较少。
差分高阻抗宽带RF端口很容易与有源器件和无源滤波器接口。RF输入接受高达1.6 V峰峰值或8 dBm（相对于50 Ω，P1dB）的输入信号。
开集差分输出提供出色的平衡性能，可以与差分滤波器或中频放大器结合使用，例如 AD8370，AD8375，AD8351，AD8352或ADL5561。利用匹配网络或平衡-非平衡变压器，也可以将这些输出转换为单端信号。当偏置到VPOS供电轨时，这些输出能够产生2 V峰峰值摆幅。
AD8342采用ADI公司专有的高性能SiGe IC工艺制造，提供16引脚LFCSP封装，工作温度范围为−40°C至+85°C，同时提供评估板。
应用
- 蜂窝基站接收机
- ISM接收机
- 无线电链路
- RF 仪器仪表
参考资料
数据手册 1
技术文章 1
评估设计文件 1
产品选型指南 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD8342ACPZ-R2 | 16-Lead LFCSP (3mm x 3mm w/ EP) | ||
| AD8342ACPZ-REEL7 | 16-Lead LFCSP (3mm x 3mm w/ EP) | ||
| AD8342ACPZ-WP | 16-Lead LFCSP (3mm x 3mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
2月 13, 2014 - 14_0038 Conversion of 3x3mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines. |
||
| AD8342ACPZ-R2 | 量产 | |
| AD8342ACPZ-REEL7 | 量产 | |
|
9月 9, 2009 - 07_0083 Polyimide Change |
||
| AD8342ACPZ-R2 | 量产 | |
| AD8342ACPZ-REEL7 | 量产 | |
