AD7902

双通道、伪差分、16位、1 MSPS Pul SAR 12.0 mW ADC,采用QSOP封装

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 2
特性
  • 16位分辨率、无失码
  • 吞吐速率:1 MSPS
  • 低功耗
    7.0 mW(1 MSPS,仅VDD1和VDD2
    12.0 mW(1 MSPS,总功耗)
    140 µW (10 kSPS)
  • 积分非线性(INL):±1.0 LSB(典型值);± 2.5 LSB(最大值)
  • 伪差分模拟输入范围
    0 V至VREF(VREF在
    2.4 V至5.1 V之间)
    可使用任一输入范围
    可采用ADA4841-x轻松驱动
  • 信纳比(SINAD):91 dB (1 kHz)
  • 总谐波失真(THD):-105 dB (1 kHz)
  • 无流水线延迟
  • 采用2.5 V单电源供电,提供1.8 V/2.5 V/3 V/5 V逻辑接口
  • 串行端口接口(SPI):QSPI/MICROWIRE/DSP兼容
  • 20引脚QSOP封装
  • 宽工作温度范围:−40°C至
    +125°C
更多细节
show more Icon
AD7902是一款双通道16位、逐次逼近型模数转换器(ADC),各ADC采用单电源(VDDx)供电。 它内置两个低功耗、高速、16位采样ADC和一个多功能串行端口接口(SPI)。在CNVx上升沿,AD7902对IN+与参考地IN−之间的模拟输入电压进行采样,范围从0 V至VREF。 REFxAnalog66引脚的基准电压(VREF)由外部提供,可独立于电源电压引脚(VDDx)来设定。该器件的功耗与吞吐速率呈线性变化关系。

SPI兼容串行接口还能利用SDIx输入将几个ADC以菊花链形式连结到单个三线式总线上,并提供一个可选的繁忙指示。采用独立电源VIOx时,它与1.8V、2.5V、3V和5V逻辑兼容。

AD7902采用20引脚QSOP封装,工作温度范围为−40°C至+125°C。

应用

  • 电池供电设备
  • 通信
  • 自动测试设备(ATE)
  • 数据采集
  • 医疗仪器
  • 冗余测量
  • 同步采样
产品模型 2

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD7902BRQZ
  • HTML
  • HTML
AD7902BRQZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 1

reference details image

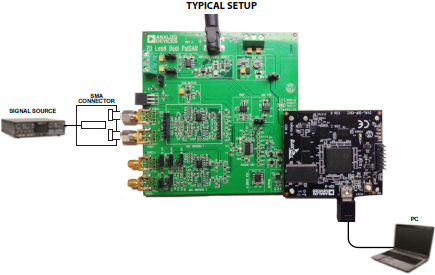

EVAL-AD7902

AD7902 评估板

zoom

EVAL-AD7902

AD7902 评估板

产品详情

AD7902数据手册中提供了AD7902的完整说明,在使用该评估板时应参考。EVAL-AD7902SDZ评估板设计用于演示低功耗产品AD7902的性能,以利于了解各种系统应用的接口。AD7902是一款双通道、伪差分16位、1 MSPS PulSAR® ADC。

该评估板非常适合与ADI公司的系统演示平台(SDP)板EVAL-SDP-CB1Z一起使用。评估板通过一个120引脚连接器与SDP板接口。采用SMA连接器的J6,J10,J14,J15来连接低噪声模拟信号源。

用户PC软件可执行文件通过USB连接的SDP板EVAL-SDP-CB1Z来控制评估板。

板上器件包含:

ADR435:高精度,缓冲带隙5.0V基准电压源
AD8031:基准电压缓冲器
ADA4841-1:带运算放大器的信号调理电路
ADP7104 ADP2301:获得板上所需电压电平的稳压器

特性
  • AD7902的全功能评估板
  • 多功能模拟信号调理电路
  • 片内基准电压源、基准电压缓冲器和ADC驱动器
  • 可兼容系统演示板(EVAL-SDP-CB1Z)
  • PC软件用于时域和频域的控制和数据分析
