概览
优势和特点
- 16位分辨率、无失码
- 吞吐速率：500 kSPS
- INL/DNL：典型值±0.25 LSB，最
大值±0.5 LSB（FSR的±8 ppm） - 动态范围：96.5 dB
- 信纳比(SINAD)：96 dB(1
kHz) - 总谐波失真(THD)：-120 dB(1 kHz)
- 真差分模拟输入范围：±VREF 0 V
至 VREF（两个输入上的VREF均可
高达VDD）
- 无流水线延迟
- 采用5 V单电源供电，提供1.8
V/2.5 V/3 V/5 V逻辑接口 - 串行接口SPI®/QSPI™
/MICROWIRE™/DSP兼容 - 以菊花链形式连接多个ADC，可
选忙闲指示 - 功耗：40 nJ/转换
40 μW @ 5 V/1 kSPS
4 mW @ 5 V/100 kSPS
18 mW @ 5 V/500 kSPS
产品详情

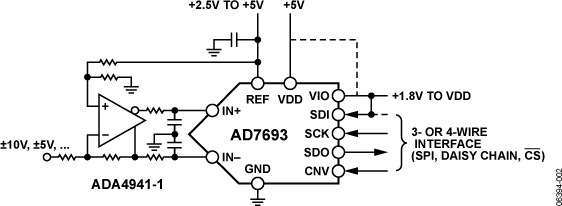

AD7693是一款16位、逐次逼近型模数转换器(ADC)，采用单电源(VDD)供电。它内置一个低功耗、高速、16位无失码的采样ADC、一个内部转换时钟和一个多功能串行接口端口。基准电压（VREF）由外部提供，最高可以设置为电源电压VDD。在CNV上升沿，该器件对IN+与IN-引脚之间的电压差进行采样。这两个引脚上的电压摆幅在0 V 到 VREF之间，大约为VREF/2，相位相反。功耗和吞吐速率呈线性变化关系。
SPI兼容串行接口还能够利用SDI输入将几个ADC以菊花链形式连结到单三线式总线上，并提供一个可选的忙闲指示。采用独立的VIO电源时，该器件与1.8V、2.5V、3V或5V逻辑兼容。

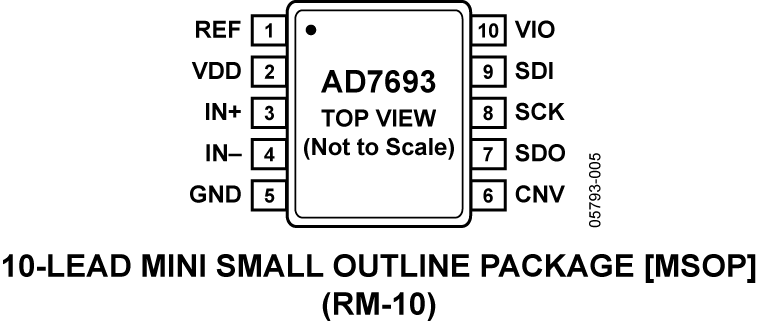

AD7693采用10引脚MSOP封装或10引脚QFN (LFCSP)封装，工作温度范围为−40°C至+85°C。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
文档
设计手册 (2)
工具及仿真模型
精密ADC驱动器工具
精密ADC驱动器工具是一种Web应用，可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题，并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立
配套产品推荐
AD7693 配套产品
推荐 使用的数字隔离器
- For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
- For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
- For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
- For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.
推荐 使用的外部基准电压源
推荐 使用的驱动放大器
- For high frequency, low noise, low distortion applications: ADA4897-1, AD8021.
- For precision, low power, low distortion applications: ADA4841-1, ADA4940-1, ADA4941-1.
- For low frequency, precision, low bias current applications: ADA4627-1, ADA4610-2, AD8476.
