AD7622

量产

16位、1.5 LSB INL、2 MSPS PulSAR^® ADC

数据手册 (Rev. A) 产品选型表

产品模型: 3

Viewing:

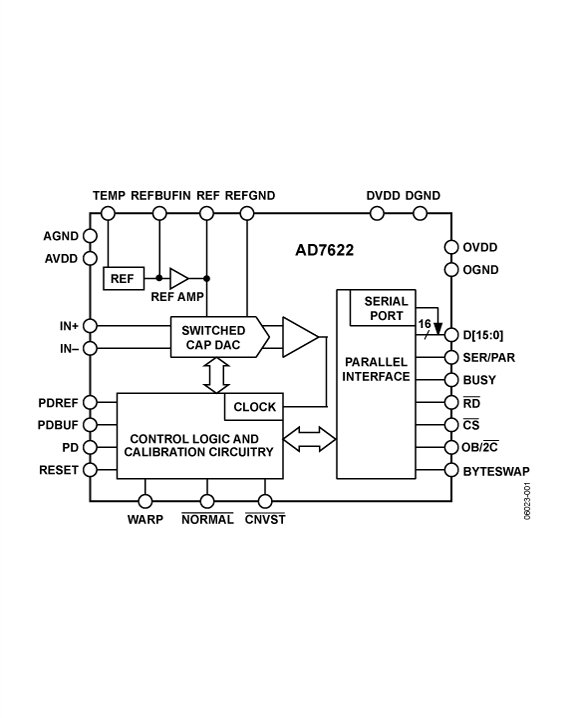

产品详情

吞吐量
- 2 MSPS（宽带warp和warp模式）
- 1.5 MSPS（正常模式）
积分非线性（INL）：典型值±0.5 LSB，最大值±1.5 LSB（FSR为±23 ppm）
16位分辨率、无失码
动态范围：典型值92.5 dB
信纳比：最小值91 dB
（20 kHz, V_REF = 2.5 V时）
总谐波失真：典型值−115 dB（20 kHz，V_REF= 2.5 V时)

2.048 V内部基准电压：典型漂移量为8 ppm/°C；TEMP输出
差分输入范围：±V_REF （V_REF 最高为2.5 V）
无流水线延迟（SAR架构）
并行（16位或8位总线）和串行5 V/3.3 V/2.5 V接口
SPI^®/QSPI^™/MICROWIRE^™/DSP 兼容
采用2.5 V单电源供电

参考资料

数据手册 1

AD7622: 16-Bit, 1.5 LSB INL, 2 MSPS PulSAR^® ADC Data Sheet (Rev.A) 06/01/2006

应用笔记 2

了解PuISAR ADC支持电路 07/30/2020

AN-932: 电源时序控制 02/01/2008

技术文章 1

高速ADC的电源设计 02/01/2012

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD7622BCPZ	48-Lead LFCSP (7mm x 7mm x 0.85mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7622BSTZ	48-Lead LQFP (7mm x 7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD7622BSTZRL	48-Lead LQFP (7mm x 7mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
6月 9, 2021 - 20_0126 Conversion of Select Sizes LFCSP Products from Punched to Sawn and Transfer of Assembly Site to ASE Korea
		PCN20_0126_Form Qualification Results Summary Material_Report Detailed Change Description Package Outline Drawing Package Outline Drawing Qualification Results Summary Qualification Results Summary Qualification Results Summary Qualification Results Summary
AD7622BCPZ	量产
9月 13, 2017 - 16_0077 CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
		PCN16_0077_Form Material_Report Detailed Parts List Detailed Parts List Package Outline Drawing Detailed Change Description Qualification Results Summary
AD7622BCPZ	量产
10月 18, 2016 - 16_0034 Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin
		PCN16_0034_Form Material_Report Qualification Results Summary Qualification Results Summary Qualification Results Summary
AD7622BSTZ	量产
AD7622BSTZRL	量产
1月 5, 2009 - 07_0077 Certification of STATSChipPAC Shanghai, China and AMKOR Philippines as additional sources for Assembly & Test of QFP Packages
		07_0077Rev D_LQFP_Dec17 07_0077Rev D_MQFP_Dec15 07_0077Rev D_Obsolesence_Dec15 07_0077Rev D_TQFP_Dec15 Material_Report PCN07_0077_Form QFP Transfer Qualification Results-tests_DEC12CL
AD7622BSTZ	量产
AD7622BSTZRL	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
串联基准电压源 4
ADR3412	量产	微功耗、高精度1.2V基准电压源
ADR421	量产	超精密、低噪声、2.500 V XFET®基准电压源
ADR441	量产	超低噪声、2.5V LDO XFET^® 基准电压源，具有吸电流和源电流能力
AD1582	量产	2.5V微功耗、精密串联模式基准电压源

单端转差分放大器 2
AD8139	推荐新设计使用	低噪声、轨到轨差分ADC驱动器
ADA4930-1	推荐新设计使用	超低噪声驱动器，适用于低压ADC
低功耗运算放大器（≤ 1mA/放大器） 2
AD8031	量产	2.7 V、800 µA、80 MHz轨到轨输入/输出单路放大器
AD8032	量产	2.7 V、800 µA、80 MHz轨到轨输入/输出双路放大器
高压运算放大器≥12V 2
ADA4899-1	量产	单位增益稳定、超低失真、1 nV/√Hz电压噪声、高速运算放大器
AD8022	量产	高速、低噪声双通道运算放大器
精密运算放大器 (Vos<1mV且TCVos<2uV/C) 2
AD8021	量产	低噪声、高速放大器，用于16 Bit系统
ADA4841-1	量产	低功耗、低噪声、低失真、轨到轨输出放大器
全差分放大器 1
AD8475	量产	精密、可选增益、全差分漏斗放大器
微功率基准电压源 2
ADR280	量产	1.2 V超低功耗、高PSRR基准电压源
ADR291	量产	低噪声、微功耗、精密基准电压源(2.5 V)

部分模型	产品周期	描述
AD4001	量产	16位、2 MSPS/1 MSPS、精密差分SAR ADC

评估套件

AD7622 评估套件

立即购买更多内容

产品详情

EVAL-AD7622CBZ是针对AD7622的全功能评估套件。此评估板可单独使用，也可与评估控制器板配合使用。配合评估控制器板使用时，用户可利用提供的软件对ADC进行详尽的性能分析。此软件还包括技术笔记，说明评估板在单独使用以及配合评估控制器板使用时的操作与设置。

软件

PulSAR Software
341593 kB

PulSAR^® EVAL-CED1Z 软件
126017 kB
