概览
优势和特点
- 每个通道11位、250 MSPS输出数据速率
- NSR使能时的性能
- NR：74.5 dBFS（55 MHz频段、最高90 MHz、250 MSPS）
- SNR：72.0 dBFS（82 MHz频段、最高90 MHz、250 MSPS）
- NSR禁用时的性能
- SNR：66.2 dBFS（最高90 MHz、250 MSPS）
- SFDR：85 dBc（最高185 MHz、250 MSPS）
- 总功耗：706 mW (200 MSPS)
- 1.8 V电源电压
- LVDS（ANSI-644电平）输出
- 1至8整数输入时钟分频器（最大输入频率625 MHz）
- ADC内部基准电压源
- 灵活的模拟输入范围
- 1.4 V p-p至2.0 V p-p（标称值1.75 V p-p）
- 差分模拟输入、400 MHz带宽
- 95 dB通道隔离/串扰
- 串行端口控制
- 节能的关断模式
产品详情
AD6643是一款11位、200 MSPS/250 MSPS、双通道中频(IF)接收机，专门针对要求高动态范围性能、低功耗和小尺寸的电信应用中支持多通道系统而设计。
该器件包括两个高性能模数转换器(ADC)和噪声整形再量化器(NSR)数字模块。每个ADC由多级、差分流水线架构组成，并集成了输出纠错逻辑，每个ADC差分流水线的第一级包含一个宽带宽开关电容采样网络。集成基准电压源可简化设计考量。占空比稳定器(DCS)补偿ADC时钟占空比的波动，使转换器保持出色的性能。
各ADC的输出内部连接到NSR模块。集成NSR电路能够提高奈奎斯特带宽内较小频段的信噪比(SNR)性能。该器件支持两种不同的输出模式，通过SPI可以选择输出模式。如果使能NSR特性，则在处理ADC的输出时，AD6643可以在有限的部分奈奎斯特带宽内实现更高的SNR性能，同时保持11位输出分辨率。
可以对NSR模块进行编程，以提供采样时钟22%或33%的带宽。例如，当采样时钟速率为185 MSPS时，在22%模式下，AD6643可以在40 MHz带宽内实现最高75.5 dBFS的SNR；在33%模式下，它可以在60 MHz带宽内实现最高73.7 dBFS的SNR。
禁用NSR模块时，ADC数据直接以11位的分辨率提供给输出端。这种工作模式下，AD6643能够在整个奈奎斯特带宽内实现最高66.5 dBFS的SNR。因此，AD6643可以用于电信应用，例如要求更宽带宽的数字预失真观测路径。
经过数字信号处理后，多路复用输出数据路由至一个11位输出端口，最大数据速率为400 Mbps (DDR)。这些输出设置为LVDS，支持ANSI-644电平。

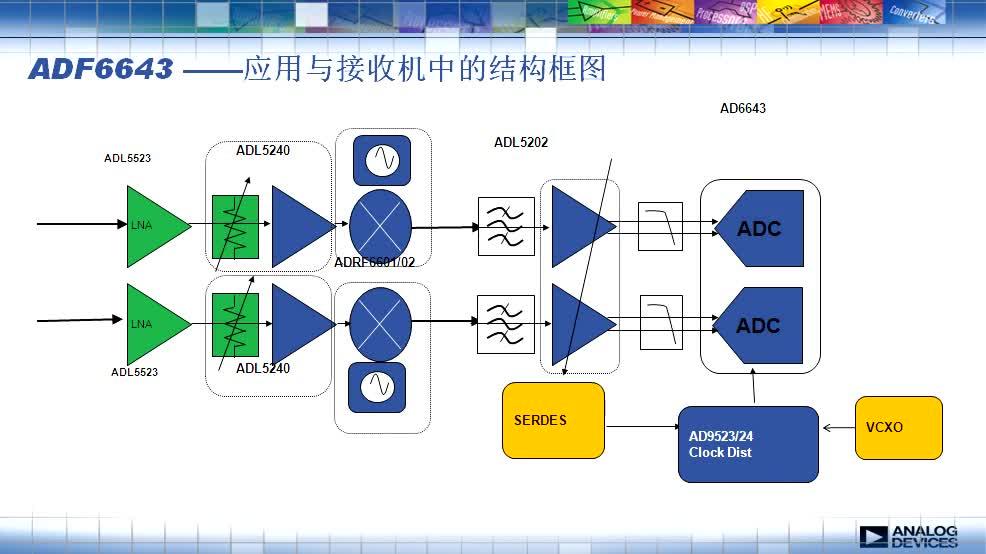

AD6643接收器能够对很宽的中频频谱进行数字化处理。各接收机设计用于同步接收不同的天线。该IF采样架构与传统的模拟技术或较低集成度的数字方法相比，能大幅度降低元件的成本和复杂度。
灵活的掉电选项可以明显降低功耗。器件设置与控制的编程利用三线式SPI兼容型串行接口来完成；该接口提供多种工作模式，支持电路板级系统测试。
AD6643采用64引脚无铅9 mm × 9 mm引脚架构芯片级封装(LFCSP_VQ)，符合RoHS标准，额定温度范围为−40°C至+85°C工业温度范围。该产品受美国专利保护。
产品聚焦
- 两款ADC均采用节省空间的9 mm × 9 mm × 0.85 mm、64引脚LFCSP小型封装。
- 引脚可选的噪声整形再量化器(NSR)功能，能够在185 MSPS下带宽降低至最大60 MHz时提高信噪比。
- LVDS数字输出接口针对低成本FPGA系列而配置。
- 采用1.8 V单电源供电。
- 标准串行端口接口(SPI)支持各种产品特性和功能，例如：数据格式化（偏移二进制或二进制补码）、NSR、掉电、测试模式以及基准电压模式。
- 片内1到8整数输入时钟分频器和多芯片同步功能支持广泛的时钟方案和多通道子系统。
应用
- 通信
- 分集无线电和智能天线(MIMO)系统
- 多模式数字接收器(3G)
- WCDMA, LTE, CDMA2000
- WiMAX, TD-SCDMA
- I/Q解调系统
- 通用软件无线电
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

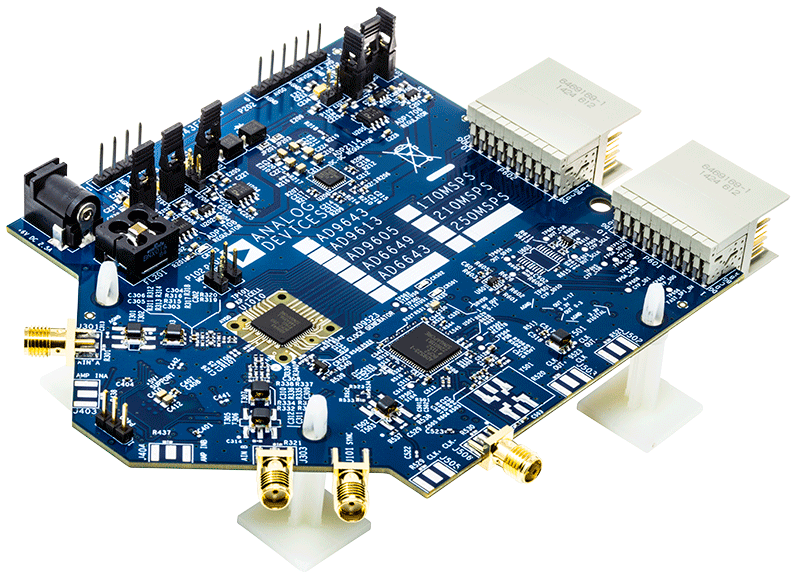

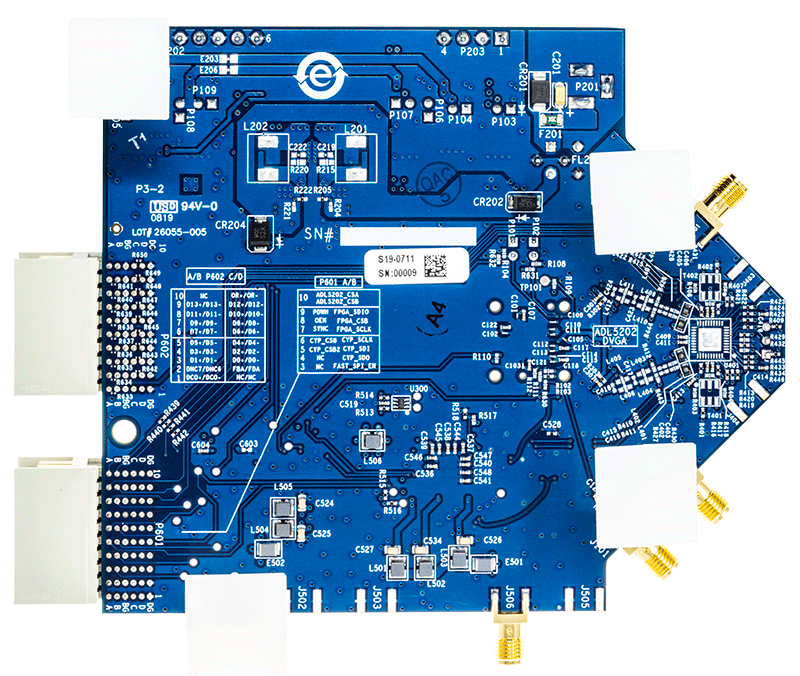

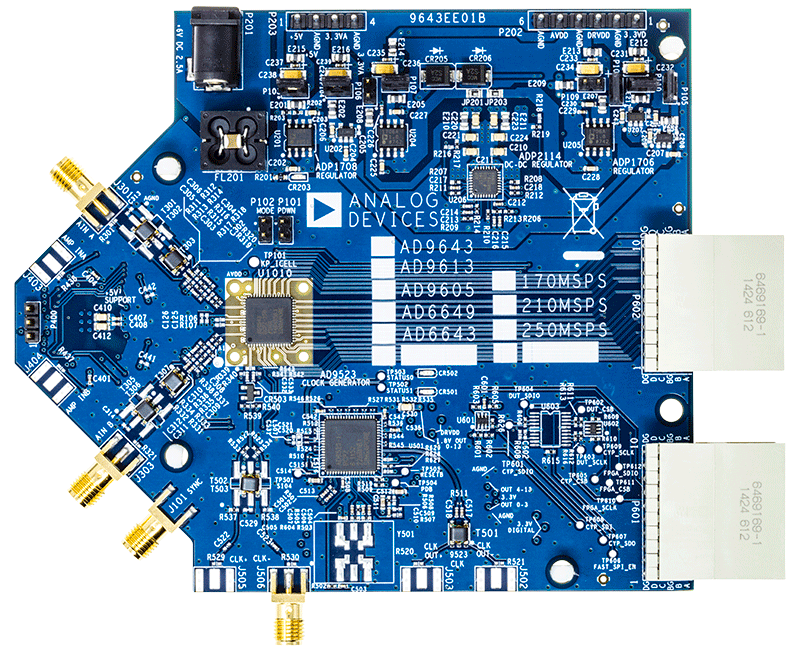

评估套件 (2)
参考资料
-
AN-905: VisualAnalog™转换器评估工具1.0版用户手册8/18/2020
-
AN-742: Frequency Domain Response of Switched-Capacitor ADCs (Rev. C)2/14/2015
-
AN-835: 高速ADC测试和评估 (Rev. 0)6/9/2013
-
AN-1142: 高速ADC PCB布局布线技巧 (Rev. 0)2/2/2012
-
AN-878: 高速ADC SPI控制软件[中文版] (Rev. A)11/13/2007
-
AN-282: 采样数据系统基本原理[中文版] (Rev. A)11/9/2007
-
AN-737: 如何用ADIsimADC完成ADC建模 (Rev. B)11/9/2007
-
AN-807: 多载波WCDMA的可行性 (Rev. 0)11/9/2007
-
Multicarrier CDMA2000 Feasibility (Rev. AN-808)11/9/2007
-
AN-827: 放大器与开关电容ADC接口的匹配方法[中文版] (Rev. 0)11/9/2007
-
AN-935: ADC变压器耦合前端设计[中文版] (Rev. 0)10/8/2007
-
AN-586: 高速模数转换器的LVDS数据输出[中文版] (Rev. 0)9/22/2006
-
AN-851: 一种WiMax双下变频IF采样接收机设计方案[中文版] (Rev. 0)7/26/2006
-
AN-345: 低频和高频电路接地12/6/2004
-
AN-756: 系统采样以及时钟相位噪声和抖动的影响[中文版] (Rev. 0)12/2/2004
-
AN-501: 孔径不确定度与ADC系统性能[中文版] (Rev. A)11/29/2004
-
AN-741: 鲜为人知的相位噪声特性11/29/2004
-
UG-293：评估模数转换器AD9643/AD9613/AD6649/AD664311/10/2011
-
AD6643:高性能、低功耗、双通道中频接收机11/28/2018
软件代码及系统需求
驱动/参考代码
工具及仿真模型
Virtual Eval - BETA
Virtual Eval是一款网络应用程序，可帮助设计人员评估ADC和DAC产品。 利用ADI公司服务器上的详细模型，Virtual Eval在几秒内可仿真关键部件的性能特征。 对工作条件（如输入音和外部抖动）以及器件特性（如增益或数字下变频）进行配置。 性能特征包括噪声、失真和分辨率、FFT、时序图、频率响应图等。
S参数
XLS
AD6643 LFCSP 模拟输入S参数
575 kB
设计工具
ADIsimRF
ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。
Visual Analog
对于正在选择或评估高速ADC的设计工程师，VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。
配套产品推荐
AD6643 配套产品
推荐 使用的时钟驱动器
- For low jitter performance: AD9510, AD9511, AD9512, AD9513, AD9514, AD9515.
- For low jitter performance along with on chip PLL and VCO: ad9523, AD9523-1, AD9524.
推荐 使用的驱动放大器
- For DC-coupled inputs: ADA4927-2, ADA4938-2.
- For differential RF/IF: ADL5562.
- For a fully differential input and output DVGA in digital communications systems: ADL5202, AD8376.
