概览
优势和特点
- 电流输出范围：
4～20 mA、0～20 mA或0 mA至24 mA、±20 mA、±24 mA
总非调整误差(TUE)：±0.03% FSR 输出漂移：±5 ppm/°C（典型值） - 电压输出范围：
0 V至5 V、0 V至10 V、±5 V和±10 V，提供20%的超量程特性
总非调整误差(TUE)：±0.02% FSR
输出温漂：±3 ppm/°C（典型值） - 灵活的串行数字接口
- 片内输出故障检测
- PEC差错校验
- 异步CLEAR（清零）功能
- 灵活的上电状态（0 V或三态）
- 电源电压范围
AVDD：+12 V (± 10%)至+24 V (± 10%)
AVSS：−12 V (± 10%)至−24 V (± 10%) - 输出环路顺从电压：AVDD – 2.75 V
- 温度范围：−40°C至+105℃
- 32引脚5 mm × 5 mm LFCSP封装
产品详情
AD5750/AD5750-1/AD5750-2是单通道、低成本、高精度、电压/电流输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE™兼容的串行接口进行设置。AD5750/AD5750-1/AD5750-2针对PLC和工业过程控制应用。AD5750/ AD5750-1/AD5750-2的模拟输入由一个低电压、单电源供电的数模转换器(DAC)提供，对该模拟输入进行内部调理以提供所需的输出电流/电压范围。AD5750-1/AD5750-2提供0 V至2.5 V模拟输入范围，AD5750提供0 V至4.096 V模拟输入范围。AD5750提供五种可编程输出电流范围：4～20 mA、0～20 mA或0～24 mA、±20 mA和±24 mA；通过配置单独的引脚可以提供四种输出电压范围：0 V～5 V、0 V～10 V、±5 V或±10 V。AD5750可以提供20%的超额输出电压。
AD5750提供五种可编程输出电流范围：4～20 mA、0～20 mA或0～24 mA、±20 mA和±24 mA。单极性电流范围提供2%的超量程特性。
通过配置单独的引脚可以提供四种输出电压范围：0 V～5 V、0 V～10 V、±5 V或±10 V。所有电压范围均提供20%的超量程特性。
模拟输出有短路和开路保护功能，可以驱动1 μF的容性负载和0.1 H的感性负载。该器件的工作电压范围是±12 V至±24 V。输出环路顺从电压范围是0 V至AVDD − 2.75 V。
灵活的串行接口兼容SPI和MICROWIRE，可以在3线模式下工作，从而极大地降低隔离应用的数字隔离要求。而且，该接口具有可选择的PEC差错校验功能，使用CRC-8差错校验，适用于可能发生数据通信故障的工业环境。
该器件具有上电复位功能，确保器件上电后处于已知状态（0 V或三态），另外还含有一个异步CLEAR引脚，可将输出设置为零电平/中间电平电压输出或选定电流范围的低端。
HW SELECT引脚用来配置上电时器件是处于硬件模式还是软件模式。
应用
- 过程控制
- 执行器控制
- PLC（可编程控制器）
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

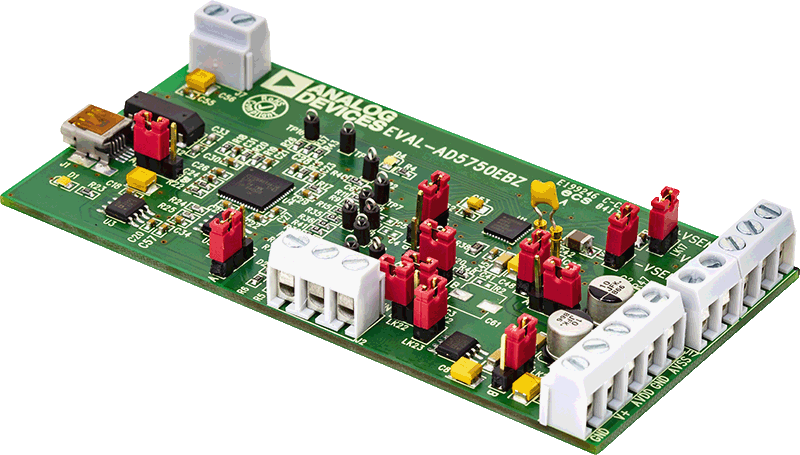

评估套件 (1)
