AD5660

量产

单通道、16位nanoDAC®，内置5 ppm/°C片内基准电压源

数据手册 (Rev. G) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低功耗、单通道nanoDAC
    AD5660：16位
  • 保证12位精度
  • 1.25 V/2.5 V、5 ppm/ºC片内基准电压源
  • 8引脚小型SOT-23/MSOP封装
  • 掉电模式功耗：480 nA (5 V)，200 nA (3 V)
  • 单电源：3 V/5 V
  • 通过设计保证16位单调性
  • 上电复位至0 V或中间电平
  • 3种关断功能
  • 串行接口采用施密特触发式输入
  • 轨到轨工作
  • SYNC中断设置

AD5620/AD5640/AD5660属于nanoDAC®系列，是一款低功耗、单通道、12/14/16位、缓冲电压输出DAC，通过设计保证单调性。

AD5620/AD5640/AD5660-1内置1.25 V、5 ppm/°C基准电压源，满量程输出电压范围可达到2.5 V；AD5620/AD5640/AD5660-2-3内置2.5 V、5 ppm/°C基准电压源，满量程输出电压范围则可达到5 V。器件的参考电压可通过VREFOUT引脚获得。

该器件内置一个上电复位电路，确保DAC输出上电至0 V (AD5620/AD5640/AD5660-1-2)或中间电平(AD5620-3和AD5660-3)并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。5 V时功耗为2.5 mW，省电模式下则降至1 µW。

AD5620/AD5640/AD5660内置片内精密输出放大器，能够实现轨到轨输出摆幅。对于远程检测应用，输出放大器的反相输入也可供用户使用。AD5620/AD5640/AD5660采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。

产品特色

  1. 16位nanoDAC — 保证12位精度。
  2. 1.25 V/2.5 V、5 ppm/ºC片内基准电压源。
  3. 提供8引脚SOT-23和8引脚MSOP封装。
  4. 上电复位至0 V或中间电平。
  5. 建立时间：10 µs。

应用

  • 过程控制
  • 数据采集系统
  • 便携式电池供电仪表
  • 数字增益和失调电压调整
  • 可编程电压源和电流源
  • 可编程衰减器

    •
    AD5660
    单通道、16位nanoDAC®，内置5 ppm/°C片内基准电压源
    AD5620/AD5640/AD5660 Functional Block Diagram AD5620/AD5640/AD5660 Pin Configuration AD5620/AD5640/AD5660 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    应用笔记 1

    技术文章 2

    评估设计文件 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    器件驱动器 3

    硬件生态系统

    部分模型 产品周期 描述
    基准电压源 3
    ADR02
    		量产 超紧凑精密 5.0 V 基准电压源
    REF195
    		量产 5.0V精密、微功耗、低压差、低压基准电压源
    REF193
    		量产 3.0V精密、微功耗、低压差、低压基准电压源
    接口收发器和隔离器 1
    ADUM1300
    		量产 三通道数字隔离器
    运算放大器 4
    AD820
    		量产 单电源、轨到轨、低功耗、FET输入运算放大器
    OP295
    		量产 轨到轨双通道运算放大器
    ADA4096-2
    		推荐用于新设计 30 V、微功耗、过压保护RRIO双通道运算放大器
    AD8627
    		量产 精密、低功耗、单电源、JFET放大器，采用5引脚SC70封装
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    工具及仿真模型

    精密DAC误差预算工具

    精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

    打开工具

    IBIS 模型 1

    参考电路

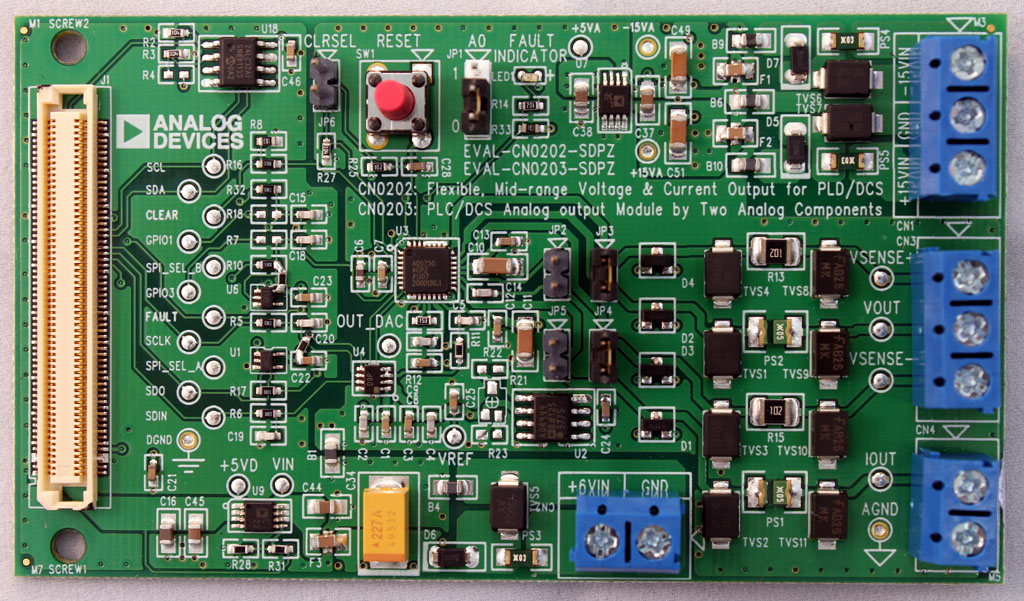

    CN0203 参考设计

    仅需使用两个模拟器件的灵活的PLC/DCS模拟输出模块

    查看参考设计详情

    特性和优点

    • 可编程模拟输出
    • 16位分辨率
    • . 1%误差，无失码
    • PLC输出模块的理想选择
    CN0203
    仅需使用两个模拟器件的灵活的PLC/DCS模拟输出模块
