概览
优势和特点
- 轨到轨输出摆幅
- 单电源供电：3 V至36 V
- 低失调电压：300 μV
- 增益带宽积：75 kHz
- 高开环增益：1000 V/mV
- 单位增益稳定
- 低电源电流/每个放大器：150 μA （最大值）
产品详情
OP495和OP295分别为四通道和双通道CBCMOS运算放大器，具有轨到轨输出摆幅和直流精度等重要特性。利用双极性前端，这些器件可实现比CMOS设计更低的噪声和更高的精度。输入级和输出级均包括负电源电压，因此能够实现零输入零输出工作方式。OP295/OP495采用3 V电源供电，适合锂电池等3.3 V系统使用。
采用5 V电源时，最大额定失调电压为300 μV，最小开环增益为1000 V/mV。由此获得的性能可以用于实现高精度系统，甚至在单电源设计中也能实现。
轨到轨输出摆幅和15 mA负载驱动电流能力，使得OP295/OP495成为功率晶体管和H电桥的理想驱动器。这样，无需使用分立器件，便可实现高功效设计，并向负载传输更高的功率。
对于变压器等要求驱动感性负载的应用，也可以利用这些器件提高功效比。与CMOS轨到轨放大器相比，这种设计的另一优势是能够稳定驱动容性负载。这可以用来驱动同轴电缆或大型FET晶体管。OP295/OP495能够稳定驱动300 pF以上的负载。

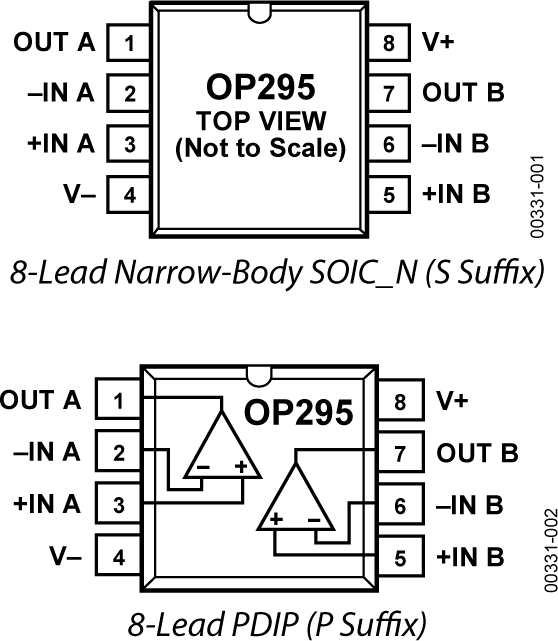

OP295和OP495的额定温度范围为−40℃至+125℃扩展工业温度范围。OP295提供8引脚PDIP和8引脚SOIC_N表贴两种封装。OP495提供14引脚PDIP和16引脚SOIC_W表贴两种封装。
应用
- 电池供电仪器仪表
- 伺服放大器
- 执行器驱动
- 传感器调理器
- 电源控制
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
High-performance ICs in Single-supply Analog Circuits5/1/1993 模拟对话
工具及仿真模型
SPICE模型
CIR
OP295 SPICE Macro Model
3.38 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| OP295GPZ | 材料声明 | 质量和可靠性 | 8-Lead PDIP | |
| OP295GSZ | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| OP295GSZ-REEL | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| OP295GSZ-REEL7 | 材料声明 | 质量和可靠性 | 8-Lead SOIC | |
| Wafer Fabrication Data |
