AD4696

16 位、16 通道、500 kSPS/1 MSPS、易驱动多路复用 SAR ADC

英文数据手册

Rev. A

推荐新设计使用

顶部

概览

优势和特点
产品详情

优势和特点

轻松驱动
- 降低了模拟输入和基准电压源驱动要求
- 片内基准电压缓冲器（仅限WLCSP）
- 每个模拟输入提供高达5 mA的过压保护
- 长采集阶段，≥71.5% (715 ns/1000 ns)周期时间（1 MSPS时）
高性能
- 采样速率：500 kSPS (AD4695)或1 MSPS (AD4696)
- INL：±1.0 LSB（最大值）
- 保证16位、无失码
- SINAD：93 dB（典型值），f_IN = 1 kHz
- 过采样动态范围：111.2 dB，OSR = 64
小尺寸，高通道密度
- 32引脚5 mm x 5 mm LFCSP封装
- 36引脚2.96 mm × 2.96 mm WLCSP封装
- 轻松驱动特性，支持采用更少组件的系统级设计

增强数字功能
- 第一转换精度，无延迟或流水线延迟
- 快速转换时间，双通道/四通道SDO模式支持低SPI时钟速率
- 可自定义的通道时序控制器
- 片内过采样和抽取
- 阈值检测警报
- 失调和增益校正
- 自动转换（自动循环）模式
- 1.14 V至1.98 V逻辑SPI
低功耗
- f_S = 1 MSPS时：8 mW，f_S = 500 kSPS时：4 mW
- 4 μW待机功耗，禁用内部LDO
- 内部LDO支持使用3.15 V至5.5 V模拟单电源供电
宽工作温度范围：−40°C至+125°C

产品详情

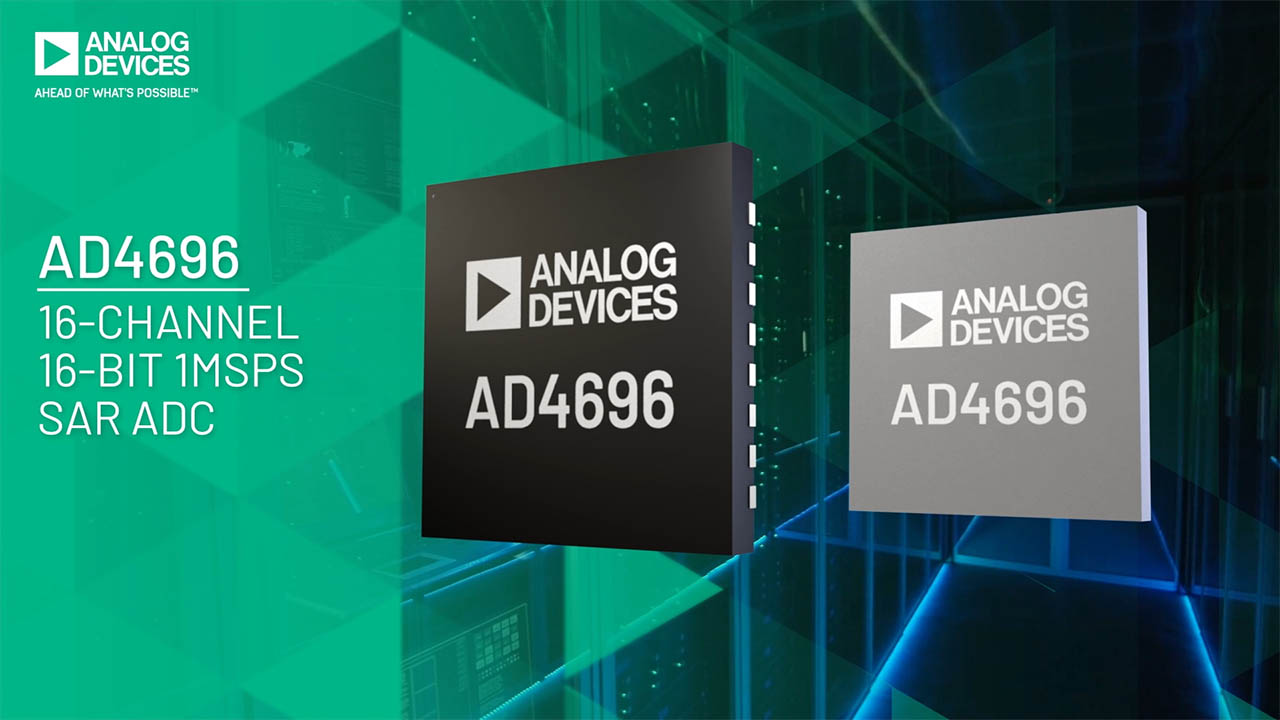

AD4695/AD4696 是紧凑型、高精度、低功耗、16 通道、16 位、500kSPS/1 MSPS、多路复用输入精密逐次逼近寄存器 (SAR) 模数转换器 (ADC)，具有轻松驱动功能和广泛的数字化功能。

AD4695/AD4696 适合用于空间受限的多通道精密数据采集系统和监控电路。AD4695/AD4696 具有真正的 16 位 SAR ADC 无失码内核、16 通道低串扰多路复用器、灵活的通道时序控制器、每个模拟输入上的过压保护钳位电路、片内过采样和抽取、阈值检测和警报指示器，以及自主转换（自动循环）模式。

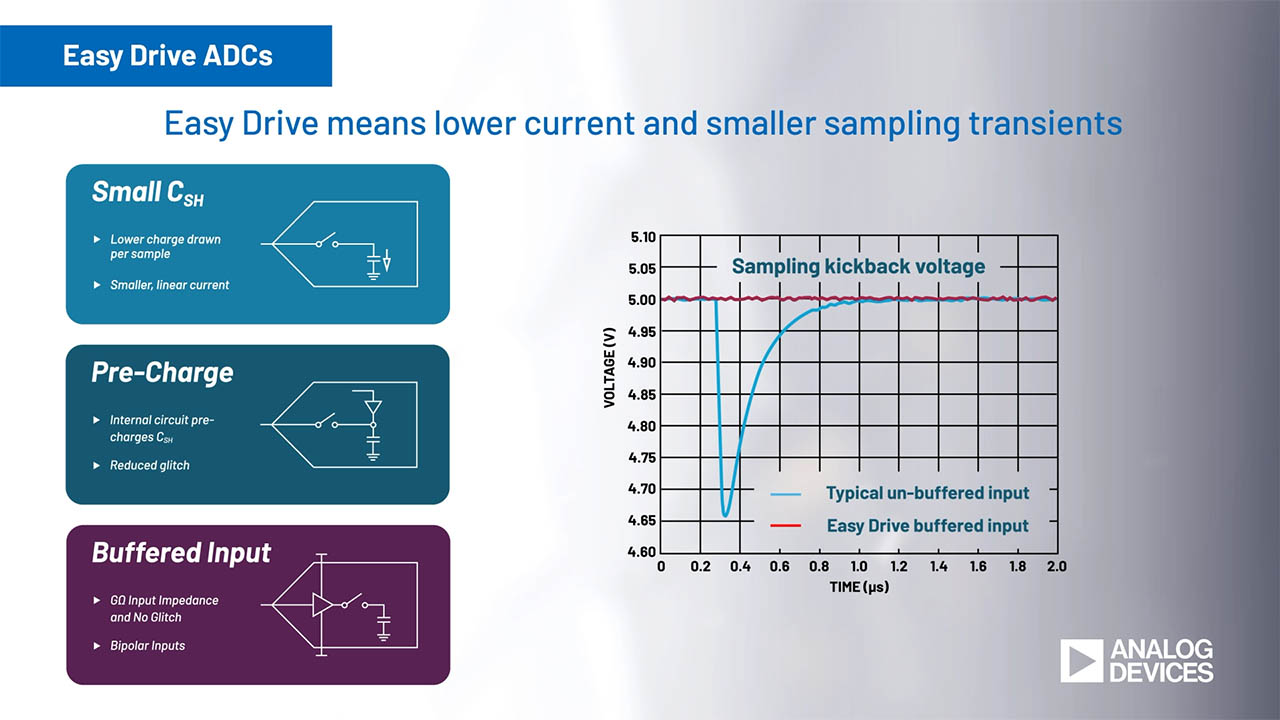

AD4695/AD4696 轻松驱动功能可放宽对模拟前端 (AFE) 和基准电压源电路的驱动要求。模拟输入高阻抗模式和基准电压源高阻抗模式消除了专用高速 ADC 驱动器和基准电压源缓冲区的需求，简化了系统设计，减少了组件数量，并增加了通道密度。

每个模拟输入上的输入过压保护钳位可防止 AD4695/AD4696 发生过压事件，并防止一个通道上的过压事件导致其他通道性能降低（见图26）。

AD4695/AD4696 具有先进的数字功能，可与各种低功耗数字主机兼容。低串行外围接口 (SPI) 时钟频率要求，片内可定制的通道时序控制器，以及过采样和抽取，降低了数字主机系统的负担。自动循环模式和阈值检测功能可自动执行转换，并根据具体通道的阈值限制生成警报，从而实现低功耗、中断驱动的固件设计。

AD4695/AD4696 采用 5 mm × 5 mm 32 引脚 LFCSP 包装，可在 −40°C 至 +125°C 的温度范围内工作。

应用

光电二极管监控
医疗仪器仪表
生命体征监测
电子测试和测量
自动测试设备
仪器仪表和过程控制
电池供电设备

产品分类

模数转换器
- 多路复用模数转换器

领域

类似器件点击在参数搜索中查看所有

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

EVAL-AD4696

评估 AD4696 16 通道、16 位、1 MSPS 复用 SAR ADC

EVAL-AD4696

查看此评估套件详细信息

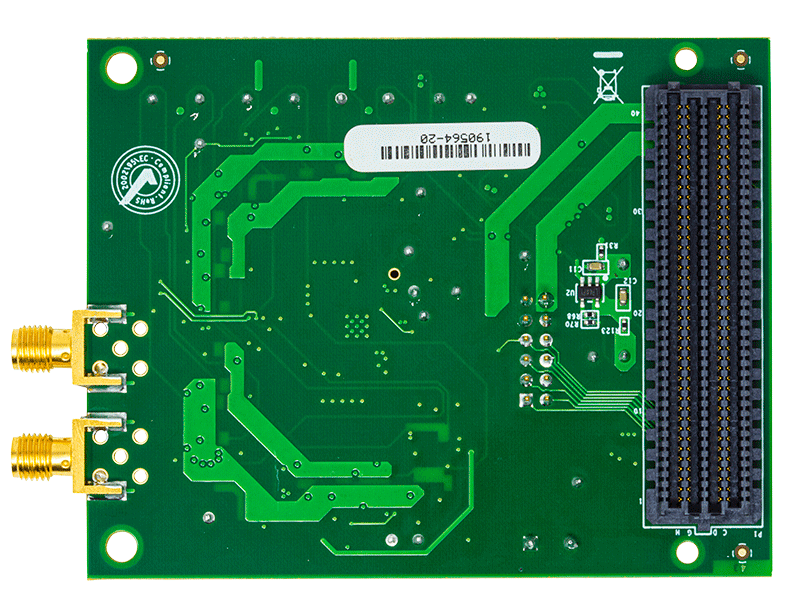

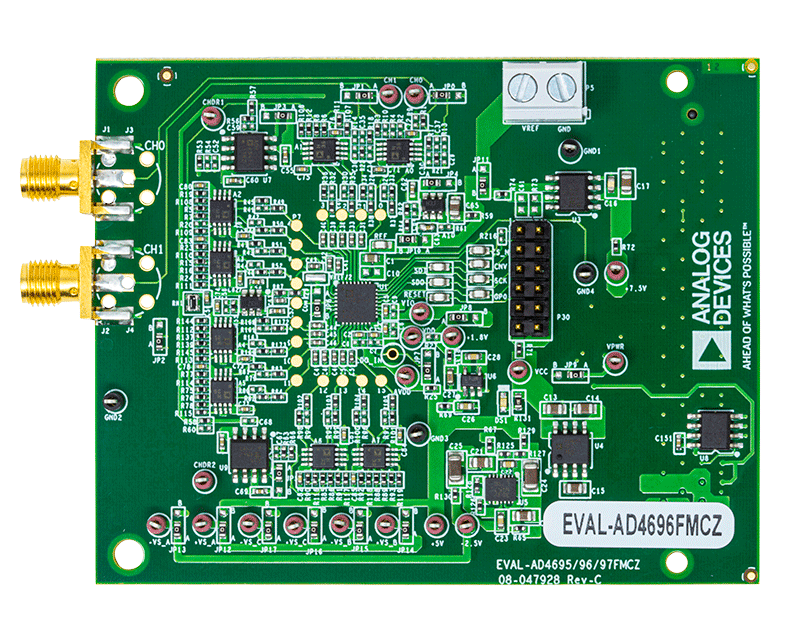

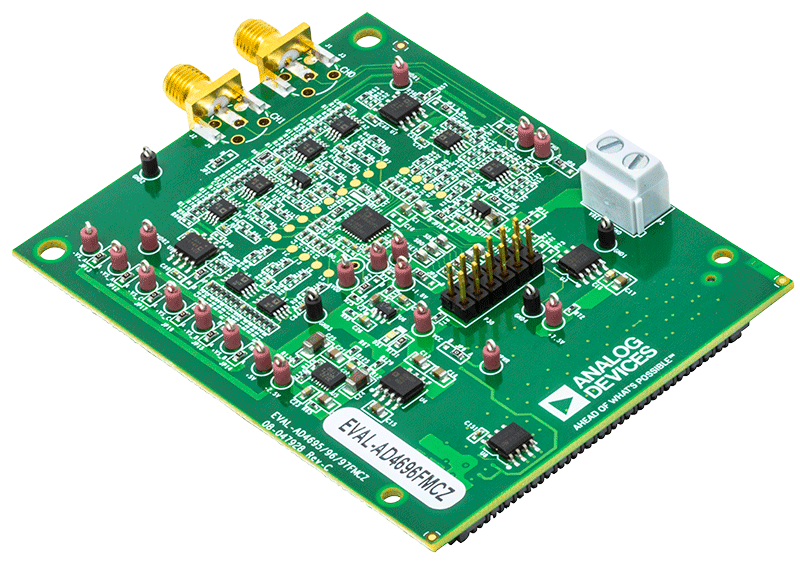

EVAL-AD4696FMCZ 旨在演示 AD4696 的性能，并通过易于使用的 ACE 插件图形界面，访问多种配置选项。AD4696 是一款16 通道、16 位、1 MSPS、多路复用逐次逼近寄存器 (SAR) 模数转换器 (ADC)，能够以较小的尺寸，实现多个信号的高性能数据采集。AD4696 采用轻松驱动功能和片内通道时序监控功能，简化了硬件和软件设计，适合各种空间受限的精密多通道应用。

EVAL-AD4696FMCZ 允许用户无需进行或进行极少的硬件改动，即可快速评估 AD4696 的性能。硬件包括用于评估交流性能的两个外部驱动模拟输入通道，以及包含 14 个具有板上产生的直流电平的通道，用于评估直流和稳定性能。外部驱动通道具有可配置的驱动电路，并通过 SMA 连接器，与精密信号发生器连接。

AD4696 ACE 插件通过 EVAL-SDP-CH1Z 控制器板与 EVAL-AD4696FMCZ 硬件进行通信。该软件允许通过寄存器映射视图和易于使用的 GUI 来配置 AD4696 套件。该软件还可以执行模数转换，并提供时域和频域分析工具，以快速评估 AD4696。

更详细的功能描述和套件规格，请见 AD4696 数据手册，在使用 EVAL-AD4696FMCZ 时，必须同时参考该手册与用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。

优势和特点

适用于 AD4696 的功能完备的评估板。
2 个通道可定制，用于外部连接，14 个通道用于板载直流电压
板载基准电压源电路
ACE 插件可用于套件配置和性能评估
兼容 FMC
兼容系统演示平台 (SDP-H1)

文档

数据手册 (1)

PDF

4.7 M

AD4695/AD4696: 16-Bit, 16-Channel, 1 MSPS/500 kSPS, Easy Drive Multiplexed SAR ADC Data Sheet (Rev. A)

用户手册 (1)

PDF

1.31 M

UG-1882: Evaluating the AD4696 16-Channel, 16-Bit, 1 MSPS Multiplexed SAR ADC (Rev. 0)

软件代码及系统需求

Mbed支持

EVAL-AD4696 Code

WIKI

AD4696 Mbed IIO Application

This page gives an overview of using the ARM Mbed platform supported firmware example with Analog Devices AD4696 Evaluation board(s) and SDP-K1 controller board.
