AD4695

推荐新设计使用

16 位、16 通道、500 kSPS、易驱动多路复用 SAR ADC

数据手册 (Rev. B) 产品选型表

产品模型: 3

Viewing:

产品详情

轻松驱动
- 降低了模拟输入和基准电压源驱动要求
- 片内基准电压缓冲器（仅限WLCSP）
- 每个模拟输入提供高达5 mA的过压保护
- 长采集阶段，≥71.5% (715 ns/1000 ns)周期时间（1 MSPS时）
高性能
- 采样速率：500 kSPS (AD4695)或1 MSPS (AD4696)
- INL：±1.0 LSB（最大值）
- 保证16位、无失码
- SINAD：93 dB（典型值），f_IN = 1 kHz
- 过采样动态范围：111.2 dB，OSR = 64
小尺寸，高通道密度
- 32引脚5 mm x 5 mm LFCSP封装
- 36引脚2.96 mm × 2.96 mm WLCSP封装
- 轻松驱动特性，支持采用更少组件的系统级设计

增强数字功能
- 第一转换精度，无延迟或流水线延迟
- 快速转换时间，双通道/四通道SDO模式支持低SPI时钟速率
- 可自定义的通道时序控制器
- 片内过采样和抽取
- 阈值检测警报
- 失调和增益校正
- 自动转换（自动循环）模式
- 1.14 V至1.98 V逻辑SPI
低功耗
- f_S = 1 MSPS时：8 mW，f_S = 500 kSPS时：4 mW
- 4 μW待机功耗，禁用内部LDO
- 内部LDO支持使用3.15 V至5.5 V模拟单电源供电
宽工作温度范围：−40°C至+125°C

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD4695BCBZ-RL7	36-Ball WLCSP (2.96mm x 2.96mm x 0.50mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD4695BCPZ	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD4695BCPZ-RL7	32-Lead LFCSP (5mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 21, 2023 - 23_0053 AD4695/6/7/8 Family Datasheet Specification Update
		PCN23_0053_Form Material_Report Datasheet Specification Comparison
AD4695BCBZ-RL7	量产
AD4695BCPZ	量产
AD4695BCPZ-RL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 2

找不到您所需的软件或驱动?

硬件生态系统

低输入偏置电流、低噪声应用

修改设计 LTspice仿真
精密、低功耗、低失真应用

修改设计 LTspice仿真
精密、最低功耗应用

修改设计 LTspice仿真

部分模型	产品周期	描述
标准数字隔离器 2
ADUM141E	推荐新设计使用	带输出使能和1个反向通道的鲁棒、四通道隔离器
ADUM141D	推荐新设计使用	带输入禁用和1个反向通道的鲁棒、四通道隔离器
串联基准电压源 12
ADR3525	推荐新设计使用	微功耗、精密、通过汽车应用认证的2.5 V基准电压源
ADR3533	推荐新设计使用	微功耗、精密、通过汽车应用认证的3.3 V基准电压源

ADR3440	量产	微功耗、高精度4.096V基准电压源
ADR3450	量产	微功耗、高精度5.0V基准电压源
ADR441	量产	超低噪声、2.5V LDO XFET^® 基准电压源，具有吸电流和源电流能力
ADR443	量产	超低噪声、3.0V LDO XFET®基准电压源，具有吸电流和源电流能力
ADR444	量产	超低噪声、4.096V LDO XFET®基准电压源，具有吸电流和源电流能力
ADR445	量产	超低噪声、5.0V LDO XFET®基准电压源，具有吸电流和源电流能力
ADR4525	量产	超低噪声、高精度2.5V基准电压源
ADR4533	量产	超低噪声、高精度3.3V基准电压源
ADR4540	量产	超低噪声、高精度4.096V基准电压源
ADR4550	量产	超低噪声、高精度5.0V基准电压源
低输入偏置电流运算放大器(≤100 pA) 1
ADA4610-4	推荐新设计使用	低噪声、精密、轨到轨输出、JFET四通道运算放大器
高速运算放大器（带宽 ≥ 50MHz） 1
ADA4807-4	推荐新设计使用	3.1 nV/√Hz、1 mA、180 MHz、轨到轨输入/输出放大器
高压运算放大器≥12V 2
ADA4084-4	推荐新设计使用	30 V、低噪声、轨到轨I/O、低功耗四通道运算放大器
ADA4077-4	推荐新设计使用	4 MHz、7 nV/√Hz、低失调和漂移、高精度四通道放大器
精密运算放大器 (Vos<1mV且TCVos<2uV/C) 2
ADA4096-4	推荐新设计使用	30 V、微功耗、过压保护RRIO四通道运算放大器
ADA4805-2	推荐新设计使用	双通道、0.2 µV/°C失调漂移、105 MHz 低功耗、低噪声、轨到轨放大器
内部电源开关升压稳压器 1
ADP5070	推荐新设计使用	具有独立正输出和负输出的1 A/0.6 A、DC-DC开关稳压器
通用运算放大器 1
ADA4692-4	量产	低功耗、3.6MHZ、低噪声、轨到轨输出、四通道运算放大器
正线性稳压器(LDO) 2
ADP7142	推荐新设计使用	40 V、200 mA、低噪声、CMOS LDO线性稳压器
ADP7118	推荐新设计使用	20 V、200 mA、低噪声、CMOS LDO线性稳压器

工具及仿真模型

LTspice 1

AD4695 - Precision A/D Converters

LTspice中提供以下器件型号：

AD4695

IBIS 模型 1

AD4696 Series LFCSP IBIS Model

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

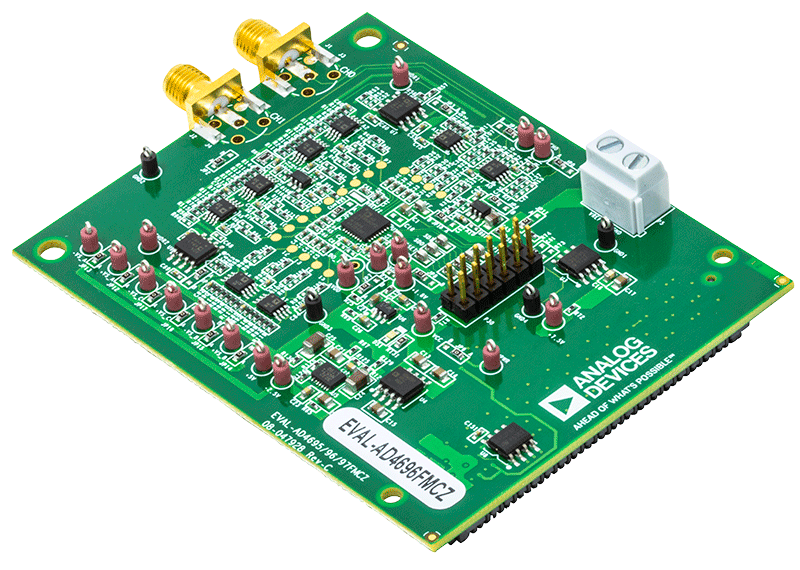

评估 AD4696 16 通道、16 位、1 MSPS 复用 SAR ADC

立即购买更多内容

特性和优点

适用于 AD4696 的功能完备的评估板。
2 个通道可定制，用于外部连接，14 个通道用于板载直流电压
板载基准电压源电路
ACE 插件可用于套件配置和性能评估
兼容 FMC
兼容系统演示平台 (SDP-H1)

产品详情

EVAL-AD4696FMCZ 旨在演示 AD4696 的性能，并通过易于使用的 ACE 插件图形界面，访问多种配置选项。AD4696 是一款16 通道、16 位、1 MSPS、多路复用逐次逼近寄存器 (SAR) 模数转换器 (ADC)，能够以较小的尺寸，实现多个信号的高性能数据采集。AD4696 采用轻松驱动功能和片内通道时序监控功能，简化了硬件和软件设计，适合各种空间受限的精密多通道应用。

EVAL-AD4696FMCZ 允许用户无需进行或进行极少的硬件改动，即可快速评估 AD4696 的性能。硬件包括用于评估交流性能的两个外部驱动模拟输入通道，以及包含 14 个具有板上产生的直流电平的通道，用于评估直流和稳定性能。外部驱动通道具有可配置的驱动电路，并通过 SMA 连接器，与精密信号发生器连接。

AD4696 ACE 插件通过 EVAL-SDP-CH1Z 控制器板与 EVAL-AD4696FMCZ 硬件进行通信。该软件允许通过寄存器映射视图和易于使用的 GUI 来配置 AD4696 套件。该软件还可以执行模数转换，并提供时域和频域分析工具，以快速评估 AD4696。

更详细的功能描述和套件规格，请见 AD4696 数据手册，在使用 EVAL-AD4696FMCZ 时，必须同时参考该手册与用户指南。SDP-H1 产品页面上提供了有关 EVAL-SDP-CH1Z 的完整详细信息。

资料

UG-1882: Evaluating the AD4696 16-Channel, 16-Bit, 1 MSPS Multiplexed SAR ADC (Rev.0)
2020/12/18
