概览

优势和特点

  • 低噪声
    3.1 nV/√Hz (100 kHz)
    0.7 pA/√Hz (100 kHz)
  • 低失真(HD2/HD3)
    -141/-144 dBc (1 kHz)
    -112/-115 dBc (100 kHz)
    -84/-79 dBc (1 MHz)
  • 高速性能
    -3dB带宽: 180 MHz
    压摆率: 225 V/µs
    0.1%建立时间: 47 ns
  • 低输入失调电压和漂移
    ±20/±175 µV(典型值/最大值)
    0.7/3.7 µV/°C(典型值/最大值)
  • 低输入失调电流和漂移
    8/100 nA(典型值/最大值)
    30/250 pA/°C(典型值/最大值)
  • 轨到轨输入和输出
  • 低静态电流: 1 mA (±5V)
  • 宽电源电压范围:
    2.7 V至11 V
  • 小型封装:
    14引脚TSSOP

产品详情

ADA4807-1(单通道)、ADA4807-2(双通道)和ADA4807-4(四通道)均为低噪声、轨到轨输入和输出、电压反馈放大器。 这些放大器结合了低功耗、低噪声、高速度和直流精密性能,因此非常适合功耗非常重要的各种应用,从高分辨率数据采集仪器到高性能电池供电和高器件密度系统。

在业界同类高速轨到轨输入/输出放大器中,ADA4807-1/ADA4807-2/ADA4807-4的输入电压噪声最低,各放大器的电源电流仅有1.0 mA,并提供宽带宽、高压摆率、快速建立时间和出色的失真性能。 此外,这些放大器具有非常低的输入失调电压和漂移性能,使其非常适合驱动多路复用、高精度和高吞吐量16/18位逐次逼近型寄存器(SAR)和24位Δ-Σ型ADC。

这些放大器的额定电源电压范围为+3 V、+5 V和±5 V,额定工作温度范围为−40°C至+125°C工业温度范围。

ADA4807-1采用6引脚SOT-23和节省空间的6引脚SC70封装。 ADA4807-2采用8引脚MSOP和紧凑型、3 mm × 3 mm、10引脚LFCSP封装。 ADA4807-4采用14引脚TSSOP封装。

应用

  • 高分辨率模数转换器(ADC)驱动器
  • 便携式电池供电仪表和系统
  • 高器件密度数据采集系统
  • 音频信号调理
  • 有源滤波器

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

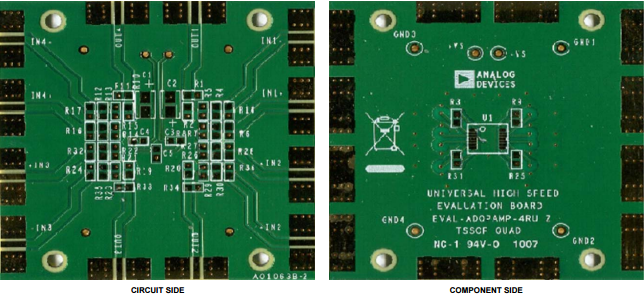

评估套件 (1)
