概览

优势和特点

  • 低失调电压
    • A级：1 mV（最大值）
  • 低失调电压漂移
    • A级：8 μV/℃（最大值，SOIC、MSOP、LFCSP封装）
  • 低输入偏置电流：5 pA（典型值）
  • 双电源供电：±5 V至±15 V
  • 低电压噪声：0.45 µV p-p（0.1 Hz至10 Hz）
  • 电压噪声密度：7.30 nV/√Hz (f = 1 kHz)
  • 低总谐波失真加噪声：0.00025%
  • 无相位反转
  • 轨到轨输出
  • 单位增益稳定
  • 长期失调电压漂移（10,000小时）：5 µV（典型值）
  • 温度迟滞：8 µV（典型值）

    • 产品详情

    ADA4610-1/ADA4610-2/ADA4610-4均为精密JFET放大器，具有低输入噪声电压、低电流噪声、低失调电压、低输入偏置电流和轨到轨输出等特性。 ADA4610-1是一款单通道放大器，ADA4610-2是一款双通道放大器，而ADA4610-4是一款四通道放大器。

    低失调、低噪声和极低输入偏置电流这些特性相结合，使这些放大器特别适合高阻抗传感器放大以及采用分流的精密电流测量应用。 出色的直流精度、低噪声和快速建立时间特性相结合，则使ADA4610-1/ADA4610-2/ADA4610-4能够在医疗仪器、电子测量和自动测试设备中提供优异的精度。 与许多竞争产品不同，即使容性负载相当大，ADA4610-1/ADA4610-2/ADA4610-4也能保持快速建立性能。 不同于许多旧式JFET放大器，当输入电压超过最大共模电压范围时，ADA4610-1/ADA4610-2/ADA4610-4不会发生输出反相。

    ADA4610-1/ADA4610-2/ADA4610-4在容性负载下仍提供快速压摆率和极高稳定性，因此非常适合高性能滤波器使用。 低输入偏置电流、低失调和低噪声特性，使光电二极管放大器电路具有较宽的动态范围。 低噪声、低失真、高输出电流和出色的速度，则使ADA4610-1/ADA4610-2/ADA4610-4成为音频应用的较佳选择。

    ADA4610-1/ADA4610-2/ADA4610-4的额定温度范围为−40°C至+125°C扩展工业温度范围。

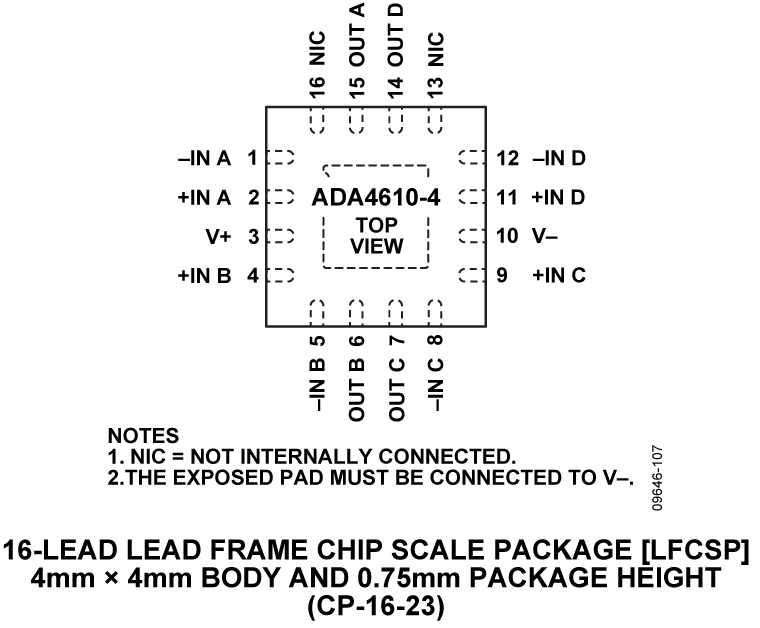

    ADA4610-1采用8引脚SOIC_N封装。 ADA4610-2采用8引脚SOIC_N、8引脚MSOP和8引脚LFCSP_VD三种封装。 ADA4610-4采用14引脚SOIC_N和16引脚LFCSP_WQ两种封装。


    应用

    • 仪器仪表
    • 医疗仪器
    • 多极滤波器
    • 精密电流测量
    • 光电二极管放大器
    • 传感器
    • 音频

    产品分类

    领域

    类似器件 点击在参数搜索中查看所有

    产品生命周期 icon-recommended 推荐新设计使用

    本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
