概览

优势和特点

  • 轻松驱动
    • 大大降低输入反冲
      • 输入电流降至0.5 μA/MSPS
    • 增强采集阶段，≥77%周期时间（1 MSPS时）
    • 第一转换精度，无延迟或流水线延迟
    • 输入范围压缩适合单电源供电
    • 快速转换支持低SPI时钟速率
    • 高达50 mA的输入过压箝位保护吸电流
    • SPI/QSPI/MICROWIRE/DSP兼容串行接口
  • 高性能
    • 差分模拟输入范围：±VREF、VREF（2.4 V至5.1 V）
    • 吞吐速率：1.8 MSPS/1 MSPS/500 kSPS可选
    • INL：±3.1 ppm（最大值）
    • 保证20位、无失码
    • SNR：100.5 dB（fIN = 1 kHz，VREF = 5 V时）
    • THD：−123 dB（fIN = 1 kHz时），−100 dB（fIN = 100 kHz时）
    • SINAD：89 dB（fIN = 900 kHz时，参见数据手册中的图17）
    • 过采样动态范围
      • 104 dB（OSR = 2）
      • 131 dB（OSR = 1024）
  • 低功耗
    • 单电源工作：1.8 V，逻辑接口电压：1.71 V至5.5 V
    • 2.7 mW（500 kSPS，仅VDD）
    • 83 μW (10 kSPS)，15 mW (1.8 MSPS)（总功耗）

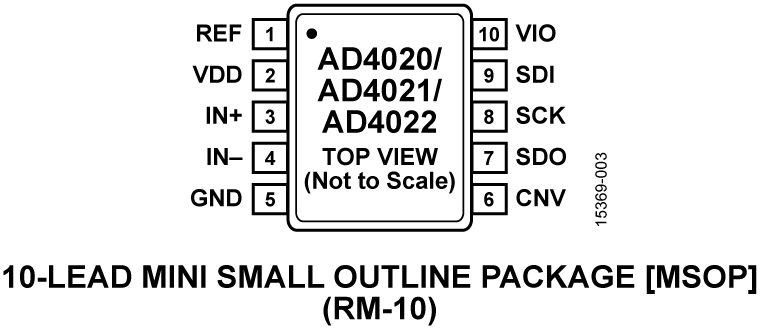

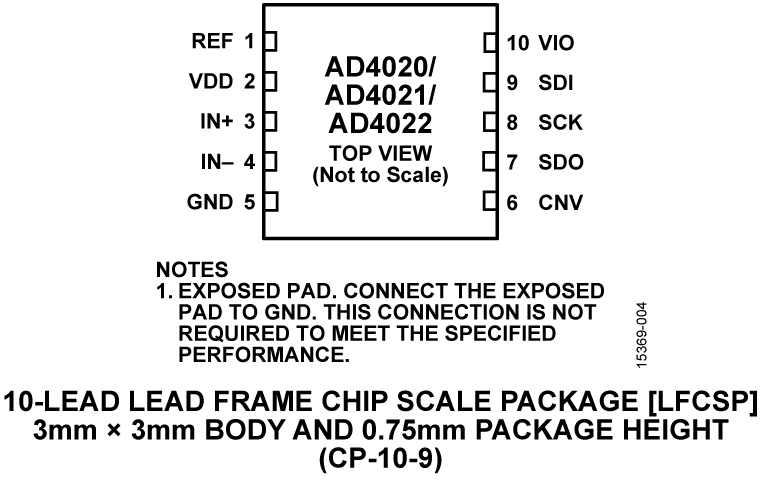

  • 10引脚封装：3 mm × 3 mm LFCSP、3 mm × 4.90 mm MSOP封装
  • 保证工作：−40°C至+125°C

产品详情

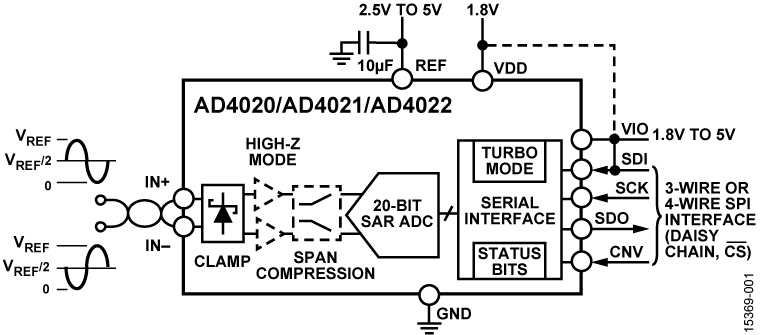

AD4021是一款高精度、高速、低功耗、20位、轻松驱动、精密逐次逼近寄存器(SAR)模数(ADC)，采用单电源(VDD)供电。基准电压VREF由外部提供，并且可以独立于电源电压。AD4021功耗和吞吐速率呈线性变化关系。

轻松驱动特性可降低信号链的复杂性和功耗，同时支持较高的通道密度。低输入电流，尤其是高阻态模式与长信号采集阶段的结合，无需使用专用的ADC驱动器。轻松驱动扩展了能够驱动这些ADC的配套电路的范围（见图2）。

输入范围压缩无需向ADC驱动器放大器提供负电源，同时保留完整的ADC代码范围。输入过压箝位可保护ADC输入免受过压事件影响，尽可能减少了对参考引脚的干扰且无需外部保护二极管。/p>

通过高达1 MSPS的快速器件吞吐量，用户可以精确捕获高频信号并实现过采样技术，以克服与抗混叠滤波器设计相关的挑战。低串行外设接口(SPI)时钟速率要求降低了数字输入/输出功耗，拓宽了数字主机选项并简化了横跨数字隔离发送数据的工作过程。通过使用独立的VIO逻辑电源，SPI兼容串行用户接口可与1.8V、2.5V、3V和5V逻辑兼容。

应用

  • 自动测试设备
  • 机器自动化
  • 医疗设备
  • 电池供电设备
  • 精密数据采集系统
  • 仪器仪表和控制系统

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
