概览

优势和特点

  • 吞吐速率:1 MSPS
  • 积分非线性:最大 ±1.0 LSB
  • 保证 16 位无失码
  • 低功耗
    • 1 MSPS 时为 4.9 mW(仅限 VDD)
    • 10 kSPS 时为 80 μW,1 MSPS 时为 8 mW(合计)
  • 信噪比
    • 1 kHz 时为 96.2 dB(典型值)
    • 100 kHz 时为 95.5 dB(典型值)
  • 总谐波失真
    • −1 kHz 时为 123 dB(典型值)
    • −100 kHz 时为 99 dB(典型值)
  • 易用特性降低了系统功率和复杂性
    • 输入过压箝位电路
    • 减少了非线性输入电荷反冲
    • 高阻模式
    • 长时间采集相位
    • 输入范围压缩
    • 快速转换时间允许较低的 SPI 时钟频率
    • SPI 可编程模式、读写能力、状态字
  • 差分模拟输入范围:±VREF
    • 0 V 至 VREF,VREF 介于 2.4 V 至 5.1 V 之间
  • 1.8 V 单电源供电,具有 1.71 V 至 5.5 V 逻辑接口
  • SAR 架构:无延时/流水线延迟
  • 保证工作温度:−40°C 至 125°C
  • 兼容串行接口 SPI/QSPI/MICROWIRE/DSP
  • 可以通过菊花链连接多个 ADC 且具有繁忙指示器

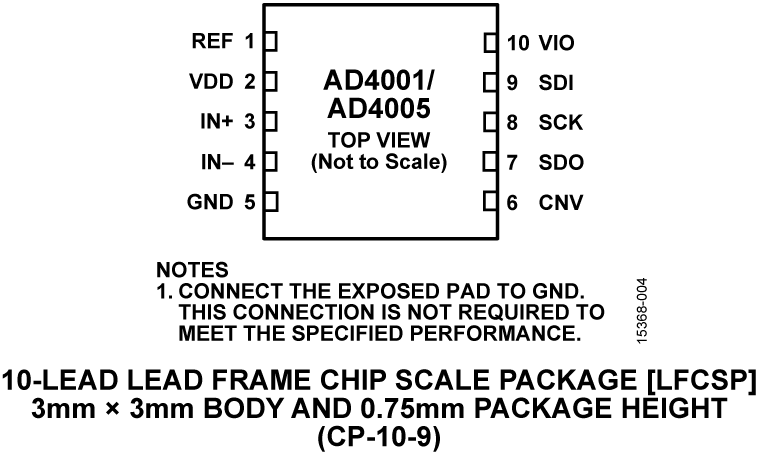

  • 10 引脚、3 mm × 3 mm LFCSP 封装和 10 引脚、3 mm × 4.90 mm LFCSP 封装

产品详情

AD4005 是一款低噪声、低功耗、高速、16 位、1 MSPS 精密逐次逼近寄存器 (SAR) 模数转换器 (ADC)。它结合了多种易用特性,可以减少信号链功率、降低信号链复杂性以及实现更高的通道密度。高阻模式与长时间采集相位相结合,消除了对专用高功率、高速 ADC 驱动器的需要,因此使更多的低功耗精密放大器可以直接驱动此 ADC 并提供最佳的性能。输入范围压缩功能使 ADC 驱动放大器和 ADC 可以采用公用供电轨工作,而不必使用负电源,同时还保留了完整的 ADC 代码范围。较低的串行外设接口 (SPI) 时钟频率要求降低了数字输入/输出功耗,扩大了处理器选项,并简化了跨越数字隔离发送数据的任务。

AD4005 使用 1.8 V 电源进行工作,它具有 ±VREF 完全差分输入范围(VREF 的范围为 2.4 V 至 5.1 V)。AD4005 在 1 MSPS 时仅消耗 8 mW,在涡流模式下具有最低 25 MHz SCK 速率,可以实现 ±1.0 LSB INL(最大值),在分辨率为 16 位时无失码,并且在 1 kHz 时信噪比 (SNR) 为 96.2 dB(典型值)。基准电压在外部应用,并且可以独立于电源电压进行设置。

与 SPI 兼容的通用串行接口配有七种不同的模式,包括能够使用 SDI 输入在单根 3 线式总线上以菊花链形式连接多个 ADC,并且提供可选的繁忙指示器。AD4005 使用单独的 VIO 电源,与 1.8 V、2.5 V、3 V 和 5 V 逻辑兼容。

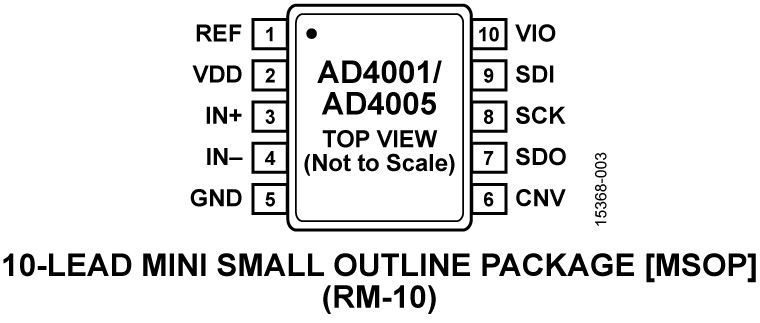

AD4005 采用 10 引脚 MSOP 或 10 引脚 LFCSP 封装,可在 −40°C 至 +125°C 的温度范围内工作。此器件的引脚与 18 位 2 MSPS AD4003 兼容。

应用

  • 自动测试设备
  • 机器自动化
  • 医疗器械
  • 电池供电设备
  • 精密数据采集系统

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

工具及仿真模型

精密ADC驱动器工具

精密ADC驱动器工具是一种Web应用,可仿真精密ADC和驱动器组合的性能。标记驱动器选择、反冲建立和失真等潜在问题,并可以快速评估设计利弊。仿真和计算包括系统噪声、失真和ADC输入建立

Precision ADC Driver Tool

IBIS模型

AD4000 Series IBIS Models

配套产品推荐

AD4005 配套产品

推荐 使用的驱动放大器

推荐 使用的外部基准电压源

推荐 使用的低压差稳压器和开关

推荐 使用的数字隔离器

  • For SPI Interface, low power, high-speed 3/3.5 kVrms isolation: ADUM141D, ADUM141E.
