AD4002

18 位 2 MSPS 精密伪差分 SAR ADC

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 3
特性
  • 轻松驱动
    • 大大降低输入反冲
      • 输入电流降至0.5 μA/MSPS
    • 增强采集阶段,≥79%周期时间(1 MSPS时)
    • 第一转换精度,无延迟或流水线延迟
    • 输入范围压缩适合单电源供电
    • 快速转换支持低SPI时钟速率
    • 高达50 mA的输入过压箝位保护吸电流
    • SPI/QSPI/MICROWIRE/DSP兼容串行接口
  • 高性能
    • 伪差分模拟输入范围
      • 0 V 至 VREF(VREF 在2.4 V至5.1 V之间)
    • 吞吐速率:2 MSPS/1 MSPS/500 kSPS可选
    • INL:±3.2 LSB(最大值)
    • 保证18位、无失码
    • SNR:95 dB(fIN = 1 kHz时,VREF = 5 V时)
    • THD:-125 dB(fIN = 1 kHz时),-108 dB(fIN = 100 kHz时)
    • SINAD:84.5 dB(fIN = 1 MHz时,参见数据手册中的图17)
    • 过采样动态范围
      • 98 dB(OSR = 2)
      • 125 dB(OSR = 1024)
  • 低功耗
    • 单电源工作:1.8 V,逻辑接口电压:1.71 V至5.5 V
    • 2.5 mW(500 kSPS,仅VDD)
    • 70 μW (10 kSPS),14 mW (2 MSPS)(总功耗)
  • 70 μW (10 kSPS),14 mW (2 MSPS)(总功耗)
    • 与AD4003/AD4007/AD4011系列引脚兼容
  • 保证工作:−40°C至+125°C
更多细节
show more Icon

AD4002/AD4006/AD4010均为高精度、高速、低功耗、18位、轻松驱动、精密逐次逼近寄存器(SAR)模数转换器(ADC),采用单电源(VDD)供电。基准电压(VREF)由外部提供,并且可以独立于电源电压。AD4002/AD4006/AD4010功耗和吞吐速率呈线性变化关系。

轻松驱动特性可降低信号链的复杂性和功耗,同时支持较高的通道密度。低输入电流,尤其是高阻态模式与长信号采集阶段的结合,无需使用专用的ADC驱动器。轻松驱动特性扩展了能够驱动这些ADC的配套电路的范围(见数据手册中的图2)。

输入范围压缩无需向ADC驱动器放大器提供负电源,同时保留完整的ADC代码范围。输入过压箝位可保护ADC输入免受过压事件影响,尽可能减少了对参考引脚的干扰且无需外部保护二极管。

通过高达2 MSPS的快速器件吞吐量,用户可以精确捕获高频信号并实现过采样技术,以克服与抗混叠滤波器设计相关的挑战。低串行外设接口(SPI)时钟速率要求降低了数字输入/输出功耗,拓宽了数字主机选项并简化了横跨数字隔离发送数据的工作过程。通过使用独立的VIO逻辑电源,SPI兼容串行用户接口可与1.8V、2.5V、3V和5V逻辑兼容。

应用

  • 自动化测试设备
  • 机器自动化
  • 医疗设备
  • 电池供电设备
  • 精密数据采集系统
  • 仪器仪表和控制系统
产品模型 3

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD4002BCPZ-RL7
  • HTML
  • HTML
AD4002BRMZ
  • HTML
  • HTML
AD4002BRMZ-RL7
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

EVAL-ADAF1080

评估 ADAF1080 集成式 ±8 mT AMR 磁场传感器

zoom

EVAL-ADAF1080

评估 ADAF1080 集成式 ±8 mT AMR 磁场传感器

评估 ADAF1080 集成式 ±8 mT AMR 磁场传感器

特性和优点

EVAL-ADAF1080SDZ

  • USB 接口
  • 软件控制
  • 集成放大器增益
  • 关断功能
  • 与 ADC 采样同步
  • 偏移归零和传感器复位
  • 外部访问连接器
  • 测量测试点

EVAL-ADAF1080-3EBZ 或 EVAL-ADAF1080-6EBZ

  • 非接触式电流测量
  • ±200 A 标称范围
  • 高达 ±640 A 的扩展范围
  • 小尺寸
  • 低噪声
  • 在使用寿命和温度范围内实现零偏移
  • 单路模拟输出
  • 即插即用

产品详情

ADI 公司提供两种评估板架构,用于评估 ADAF1080。

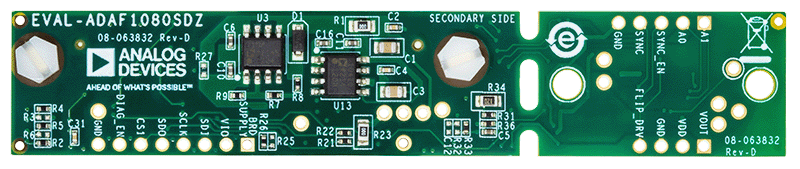

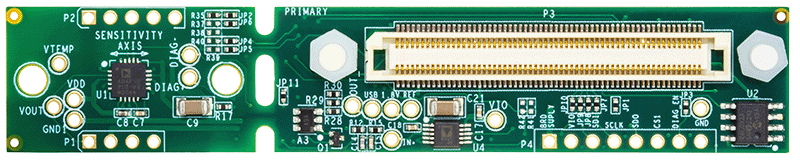

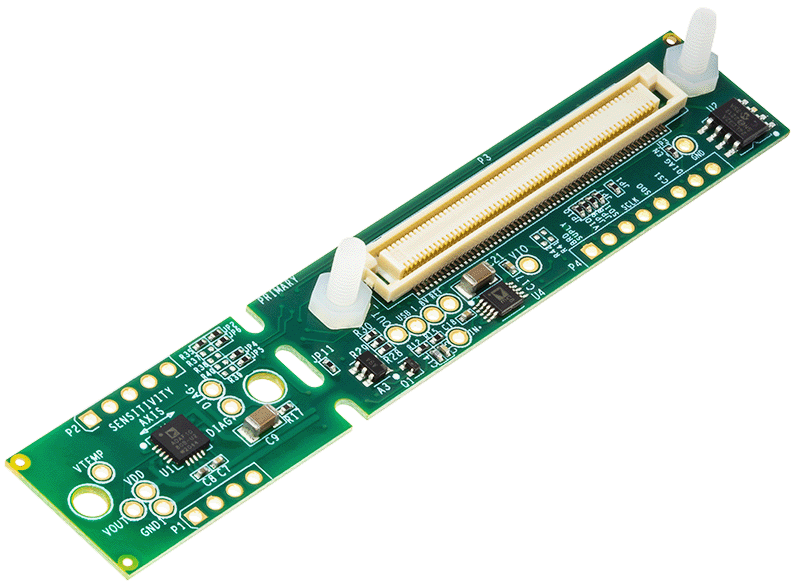

  • 凭借高性能且与 SDP-B 控制器板兼容的 ADAF1080,EVAL-ADAF1080SDZ 使用户能够简单快速地实现磁通量密度的准确测量。EVAL-ADAF1080SDZ 将 ADAF1080 用作精密场传感器,用户通过图形用户界面 (GUI) 可以进行快速评估。

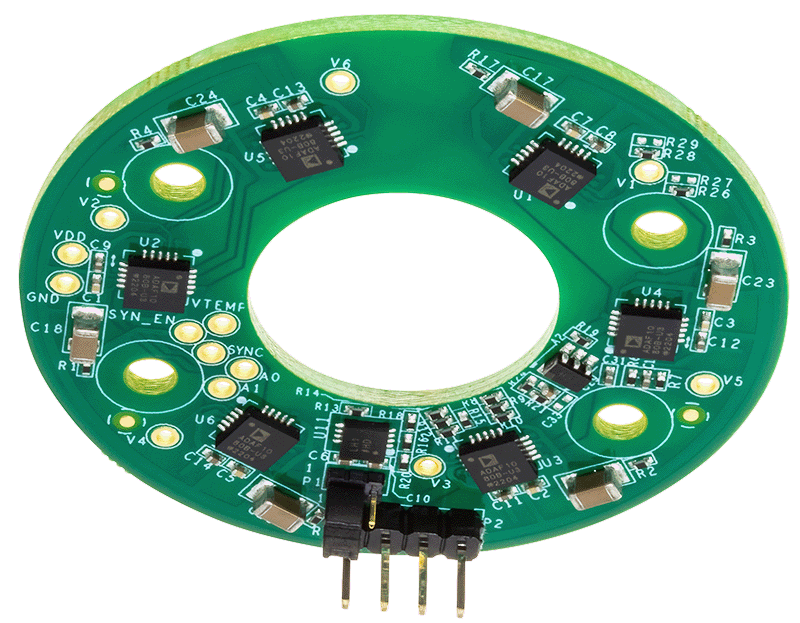

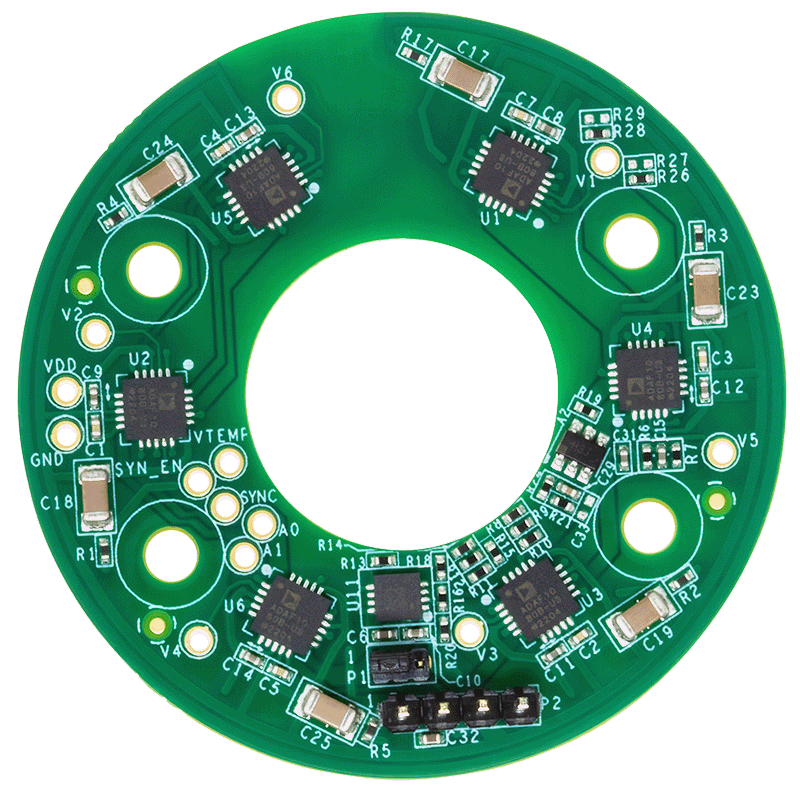

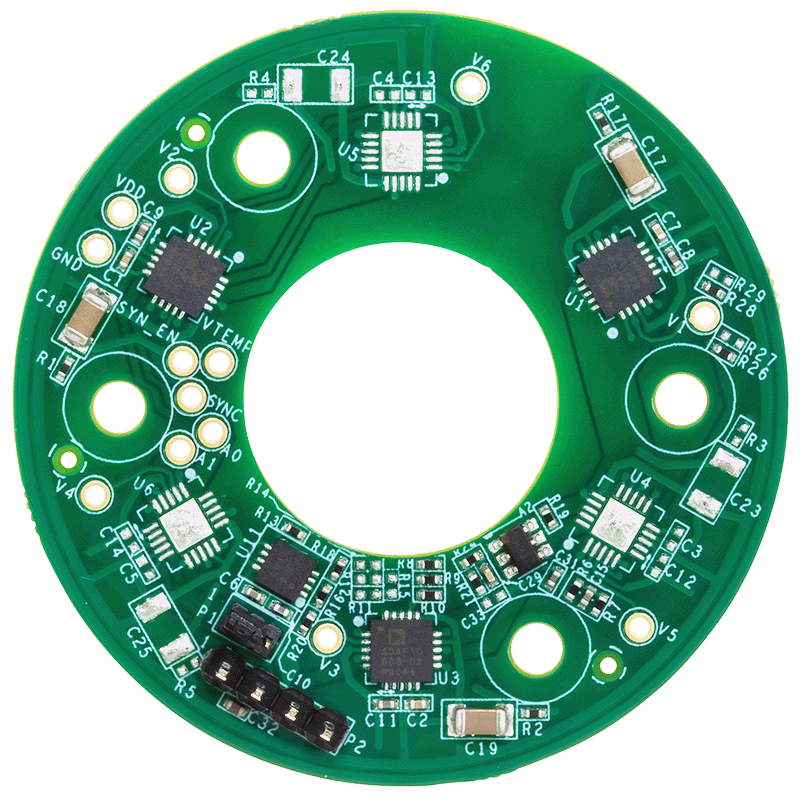

  • EVAL-ADAF1080-3EBZ 或 EVAL-ADAF1080-6EBZ 包括板载低压差 (LDO) 稳压器、多个 ADAF1080 套件和求和放大器,可输出单路模拟电压。ADI 公司的这款评估板有两个版本。EVAL-ADAF1080-3EBZ 内置三个传感器,适用于经济高效的电流测量解决方案,EVAL-ADAF1080-6EBZ 内置六个传感器,适用于需要更高精度和抗干扰能力的应用。

ADAF1080 是一款单轴、高精度低磁场传感器,集成了信号调理功能。该套件内置集成信号调理放大器的低磁场各向异性磁阻 (AMR) 传感器,具有驱动器的翻转线圈和具有驱动器的校准线圈,可用于准确测量磁场。ADAF1080 可实现低噪声、宽动态范围测量,具有零电气偏移、宽带宽、低谐波失真以及集成功能。

reference details image

EVAL-AD400x-FMCZ

适用于 AD4000 系列 16/18/20 位精密 SAR ADC 的评估板

zoom

EVAL-AD400x-FMCZ

适用于 AD4000 系列 16/18/20 位精密 SAR ADC 的评估板

适用于 AD4000 系列 16/18/20 位精密 SAR ADC 的评估板

特性和优点

  • 用于10引脚精密ADC的全功能评估板
  • 多功能模拟信号调理电路
  • 板载基准电压源、基准电压缓冲器和ADC驱动器
  • PC软件用于时域和频域的控制和数据分析
  • 兼容系统演示平台(SDP-H1)

产品详情

AD4000/AD4001/AD4002/AD4003/AD4020系列评估板可对AD4000系列16/18/20位精密逐次逼近寄存器(SAR)模数转换器(ADC)进行快速、简化评估。AD4000/AD4001/AD4002/AD4003/AD4020均为低功耗、16/18/20位精密SAR ADC性能高吞吐速率可达2 MSPSAD4020的吞吐速率为1.8 MSPS。该评估板可演示ADC AD4000/AD4001/AD4002/AD4003/AD4020系列的性能,并提供适合各种系统应用的简化接口。

EVAL-AD4000FMCZ/EVAL-AD4001FMCZ/EVAL-AD4002FMCZ/EVAL-AD4003FMCZ/EVAL-AD4020FMCZ评估板(可从EVAL-AD400x-FMCZ产品页面访问)非常适合与ADI公司的高速系统演示平台(SDP-H1)一起使用。这些评估板通过现场可编程门阵列(FPGA)夹层卡(FMC)低引脚数(LPC)连接器与SDP-H1板连接。

板载元件包括:高精度缓冲带隙5.0 V基准电压源(ADR4550)、基准电压缓冲器(ADA4807-1)、共模缓冲器(ADA4807-1)、集成两个运算放大器的信号调理电路(ADA4807-1),以及提供所需电压以满足电压需求的电源。

EVAL-AD4000FMCZ、EVAL-AD4001FMCZ、EVAL-AD4002FMCZ、EVAL-AD4003FMCZ和EVAL-AD4020FMCZ分别集成了AD4000、AD4001、AD4002、AD4003和AD4020。不过,这些评估板可用于通过限制评估软件中的采样速率来评估AD4004、AD4005、AD4006、AD4007、AD4008、AD4010、AD4011、AD4021和AD4022的性能,以实现特定ADC的采样速率较大化。例如,如果将采样速率限制在1 MSPS,EVAL-AD4000FMCZ上的AD4000可用于评估AD4004的性能。每种产品对应的评估板请参见产品数据手册

产品各自的数据手册提供了这些产品的完整说明,在使用相应评估板时必须参考数据手册。表7显示AD4000/AD4001/AD4002/AD4003/AD4020评估板的型号。

工具和仿真

工具及仿真模型 4

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
