ADXL354

带模拟输出的低噪声、低漂移、低功耗3轴加速度计

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 密封封装提供出色的长期稳定性
  • 0 g失调和温度（所有轴）：0.15 mg/°C（最大值）
  • 超低噪声密度（所有轴）：22.5µg/√Hz
  • 低功耗、VSUPPLY（LDO稳压器使能）
    • ADXL354（测量模式）：150 μA
    • ADXL355（测量模式）：200 μA
    • ADXL354/ADXL355（待机模式）：21 μA
  • ADXL354具有用户可调模拟输出带宽
  • 机电自测
  • 集成温度传感器
  • ADXL355数字输出特性
    • 支持数字SPI和I2C接口
    • 20位ADC
    • 用于同步采样的数据插值程序
    • 可编程高通和低通数字滤波器
  • 电压范围选项
    • 集成内部稳压器的VSUPPLY：2.25V至3.6V
    • 内部LDO稳压器旁路的V1P8ANA、V1P8DIG：1.8 V（典型值，± 10%）
  • 工作温度范围：–40°C至 +125°C

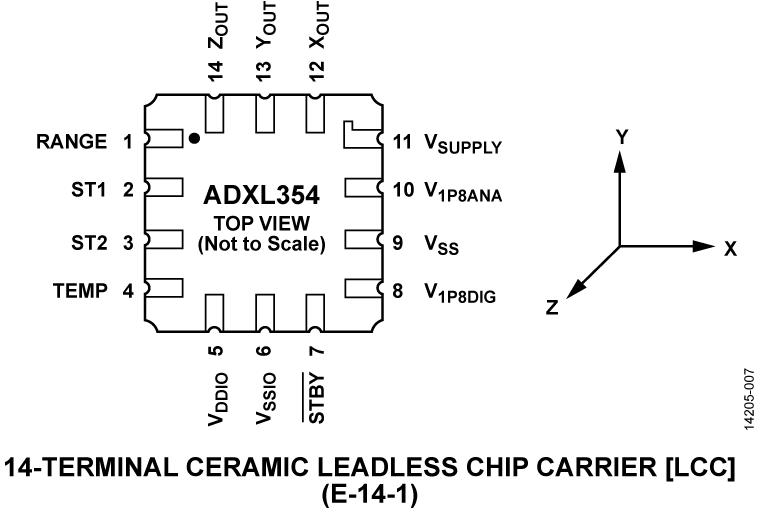

  • 14引脚、6 mm × 5.6 mm × 2.2 mm、LCC封装
更多细节
show more Icon

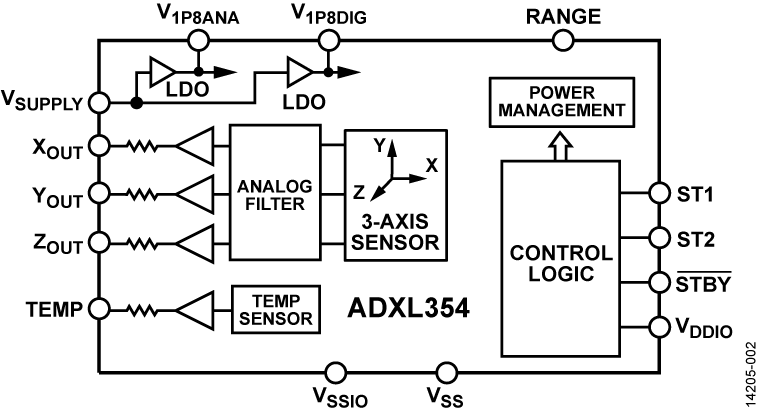

模拟输出ADXL354和数字输出ADXL355均为低噪声密度、低0 g失调漂移、低功耗、3轴加速度计，具有可选测量范围。ADXL354B支持±2 g和±4 g范围，ADXL354C支持±2 g和±8 g范围，ADXL355支持±2 g、±4 g和±8 g范围。ADXL354/ADXL355在温度范围内提供低噪声、小失调漂移和长期稳定性，可实现校准工作量极小的精密应用。

ADXL355体积小巧，集成度高，是物联网(IoT)传感器节点和其他无线产品设计的理想之选。

ADXL355多功能引脚名称仅可由串行外设接口(SPI)或I2C接口的相关功能引用。

应用

  • 惯性测量单元(IMU)/航姿和航向参考系统(AHRS)
  • 平台稳定系统
  • 结构健康监控
  • 地震成像
  • 倾斜检测
  • 机器人
  • 状态监控
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADXL354

文档

20
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/11/2024
英文

ADXL354/ADXL355: Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometers Data Sheet (Rev.C)

打开PDF文件

redirect
3.99 M
download

下载 PDF

PDF Vector

PDF

更新 09/11/2024
日文

ADXL354/ADXL355: 低ノイズ、低ドリフト、低電力 3 軸 MEMS 加速度センサー データシート (Rev.0)

打开PDF文件

redirect
1.52 M
download

下载 PDF

用户手册

2

PDF Vector

WIKI

更新 09/27/2016
英文
Evaluating the ADXL354/ADXL355/ADXL356/ADXL357 redirect icon

PDF Vector

PDF

更新 09/27/2016
英文
UG-1030: Evaluating the ADXL354/ADXL355 Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometers (Rev.A) redirect icon

192.05 K

download

下载 PDF

技术文章

16

PDF Vector

HTML

更新 05/18/2018
英文
MEMS Sensors for Smart Infrastructures redirect icon

PDF Vector

HTML

更新 05/18/2018
中文
适用于智能基础设施的MEMS传感器 redirect icon

PDF Vector

HTML

更新 05/18/2018
日文
スマート・インフラ用のMEMSセンサー redirect icon

PDF Vector

HTML

更新 06/01/2019
英文
Choose the Right Accelerometer for Predictive Maintenance redirect icon

PDF Vector

HTML

更新 06/01/2019
中文
选择正确的加速度计,以进行预测性维护 redirect icon

PDF Vector

HTML

更新 06/01/2019
日文
予知保全に最適な加速度センサーの選択 redirect icon

PDF Vector

HTML

更新 10/01/2020
英文
Managing Stress and Strain to Get the Best Performance in High Precision Tilt/Angle Sensing redirect icon

PDF Vector

HTML

更新 10/01/2020
中文
通过应力和应变管理，实现出色的高精度倾斜/角度检测性能 redirect icon

PDF Vector

HTML

更新 10/01/2020
日文
高精度の傾き／角度検出において最高の性能を得る方法、必要なのは応力と歪みの管理 redirect icon

PDF Vector

HTML

更新 11/01/2016
英文
Measuring AC Accelerations: To Calibrate or Not to Calibrate? redirect icon

PDF Vector

HTML

更新 11/01/2016
中文
测量交流加速度：校准还是不校准？ redirect icon

PDF Vector

HTML

更新 04/06/2018
英文
MEMS Accelerometer Performance Comes Of Age redirect icon

PDF Vector

HTML

更新 04/06/2018
中文
MEMS加速度计性能已臻成熟 redirect icon

PDF Vector

HTML

更新 07/25/2017
日文
性能を向上させ、
さらに応用範囲を広げた
MEMS加速度センサー redirect icon

PDF Vector

HTML

更新 02/01/2017
英文
Elusive Tones: Aliasing Effects in Digital MEMS Accelerometers in Condition Monitoring redirect icon

PDF Vector

HTML

更新 02/01/2017
日文
捉えにくいトーン: 状態監視用デジタル MEMS 加速度センサーのエイリアシング効果 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 9
show more Icon

数据手册 1

ADXL354/ADXL355: Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometers Data Sheet (Rev.C)

用户手册 2

Evaluating the ADXL354/ADXL355/ADXL356/ADXL357
UG-1030: Evaluating the ADXL354/ADXL355 Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometers (Rev.A)

技术文章 6

适用于智能基础设施的MEMS传感器
选择正确的加速度计,以进行预测性维护
通过应力和应变管理，实现出色的高精度倾斜/角度检测性能
测量交流加速度：校准还是不校准？
MEMS加速度计性能已臻成熟
Elusive Tones: Aliasing Effects in Digital MEMS Accelerometers in Condition Monitoring

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADXL354BEZ 14-Lead LCC (6mm x 6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL354BEZ-RL 14-Lead LCC (6mm x 6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL354BEZ-RL7 14-Lead LCC (6mm x 6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL354CEZ 14-Lead LCC (6mm x 6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL354CEZ-RL 14-Lead LCC (6mm x 6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL354CEZ-RL7 14-Lead LCC (6mm x 6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 20, 2022

- 22_0133

Carsem-M as an Alternate Assembly Site for LCC package for ADXL35X Family

ADXL354BEZ

量产

ADXL354BEZ-RL

量产

ADXL354BEZ-RL7

量产

ADXL354CEZ

量产

ADXL354CEZ-RL

量产

ADXL354CEZ-RL7

量产

pdf

PCN22_0133_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

8月 9, 2018

- 18_0115

MEMS Die Attach Change for ADXL354, ADXL355, ADXL356, ADXL357

ADXL354BEZ

量产

ADXL354BEZ-RL

量产

ADXL354BEZ-RL7

量产

ADXL354CEZ

量产

ADXL354CEZ-RL

量产

ADXL354CEZ-RL7

量产

pdf

PCN18_0115_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

7月 13, 2018

- 17_0029

ADXL354, ADXL355, ADXL356, ADXL357 Assembly Transfer to Cirtek and Wire Change

ADXL354BEZ

量产

ADXL354BEZ-RL

量产

ADXL354BEZ-RL7

量产

ADXL354CEZ

量产

ADXL354CEZ-RL

量产

ADXL354CEZ-RL7

量产

pdf

PCN17_0029_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

2月 9, 2018

- 18_0025

Sensor Die Size Change for MEMs Products ADXL354, ADXL355, ADXL356, ADXL357

ADXL354BEZ

量产

ADXL354BEZ-RL

量产

ADXL354BEZ-RL7

量产

ADXL354CEZ

量产

ADXL354CEZ-RL

量产

ADXL354CEZ-RL7

量产

pdf

PCN18_0025_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 20, 2022

- 22_0133

arrow down

Carsem-M as an Alternate Assembly Site for LCC package for ADXL35X Family

ADXL354BEZ

量产

ADXL354BEZ-RL

量产

ADXL354BEZ-RL7

量产

ADXL354CEZ

量产

ADXL354CEZ-RL

量产

ADXL354CEZ-RL7

量产

pdf

PCN22_0133_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
8月 9, 2018

- 18_0115

arrow down

MEMS Die Attach Change for ADXL354, ADXL355, ADXL356, ADXL357

ADXL354BEZ

量产

ADXL354BEZ-RL

量产

ADXL354BEZ-RL7

量产

ADXL354CEZ

量产

ADXL354CEZ-RL

量产

ADXL354CEZ-RL7

量产

pdf

PCN18_0115_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
7月 13, 2018

- 17_0029

arrow down

ADXL354, ADXL355, ADXL356, ADXL357 Assembly Transfer to Cirtek and Wire Change

ADXL354BEZ

量产

ADXL354BEZ-RL

量产

ADXL354BEZ-RL7

量产

ADXL354CEZ

量产

ADXL354CEZ-RL

量产

ADXL354CEZ-RL7

量产

pdf

PCN17_0029_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
2月 9, 2018

- 18_0025

arrow down

Sensor Die Size Change for MEMs Products ADXL354, ADXL355, ADXL356, ADXL357

ADXL354BEZ

量产

ADXL354BEZ-RL

量产

ADXL354BEZ-RL7

量产

ADXL354CEZ

量产

ADXL354CEZ-RL

量产

ADXL354CEZ-RL7

量产

pdf

PCN18_0025_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

评估套件 1

reference details image

EVAL-ADXL35X

ADXL354/ADXL355/ADXL356/ADXL357分线板

zoom

EVAL-ADXL35X

ADXL354/ADXL355/ADXL356/ADXL357分线板

download icon

下载

 print icon

打印
EVAL-ADXL35X
ADXL354/ADXL355/ADXL356/ADXL357分线板

特性和优点

  • 2组带有间距的过孔，用于安装6引脚接头
  • 可轻松连接到原型制作板或PCB
  • 小尺寸和板刚度对所监控的系统和加速测量影响极小
立即购买 更多内容

产品详情

EVAL-ADXL35x-Z均为简单的评估板，允许对ADI公司全新系列低功耗、低噪声、低漂移3轴MEMS加速度计进行快速性能评估。该系列由模拟和数字输出器件组成，支持各种满量程范围(FSR)。型号说明在以下订购指南中列出。由于小尺寸和板刚度对系统和加速测量影响极小，因此这些评估板适用于在现有系统中评估ADXL35x加速度计系列。
