LTC9101-3

推荐用于新设计

具有电源管理和LED控制功能的8/16端口IEEE 802.3at PoE PSE数字控制器

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 完全符合IEEE 802.3at（2类）PSE
  • 最多16个PSE端口
  • 完全自主系统级电源管理器
    • 无需主机处理器
  • 系统级PoE LED控制器
    • 各端口状态和故障LED
    • 具有迟滞效应的供电过载LED
  • eFlash可编程系统设置
    • 端口和系统级功率阈值
    • LED映射和闪烁率
    • 端口电源优先级
  • 受 ECC 保护的 eFlash 和数据 RAM
  • 可靠性极高的多点 PD 检测
  • 每通道最低功率路径损耗
    • 100mΩ 检测电阻
    • 57mΩ或更低的MOSFET RDS(ON)
  • 光电元件隔离，无需隔离式 3.3V 电源
  • 采用64引脚 7mm×11mm（LTC9103）和24引脚4mm×4mm（LTC9101-3）QFN封装

LTC9101-3/LTC9103芯片组是一款8/16端口供电设备(PSE)控制器和电源管理器，可用于符合IEEE 802.3at要求的以太网供电(PoE)系统。LTC9101-3可在所有端口上管理用户定义系统级功率预算。端口电源根据系统电源可用性、初始物理分类和上电后端口动态功耗自动分配。

LTC9101-3根据端口号（端口1具有最高优先级）确定端口电源的优先级，并自动从较低优先级端口移除电源，以适应较高优先级端口要求。

LTC9101-3具有控制外部串行LED驱动器的接口。LED指示包括端口开启、端口关闭、端口电源被拒和端口故障状态。电源过载LED指示系统电源使用接近电源限制或端口电源被拒。

LTC9101-3可在无主机的情况下工作。配置通过引脚设置和基于I2C的闪存编程来完成。

LTC9101-3自动执行符合802.3at要求的检测、分类上电、电源开启和故障管理。

应用

  • 小型企业PoE PSE交换机/路由器
LTC9101-3
具有电源管理和LED控制功能的8/16端口IEEE 802.3at PoE PSE数字控制器

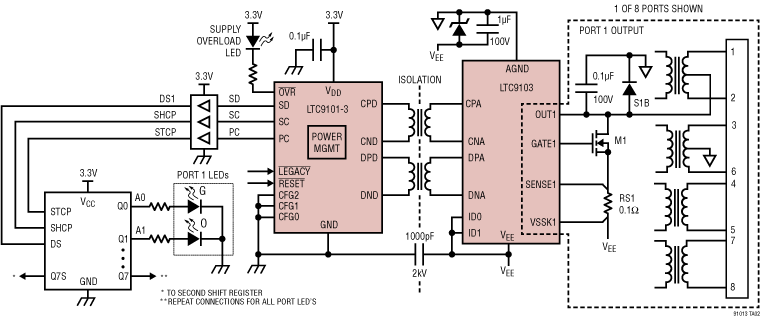

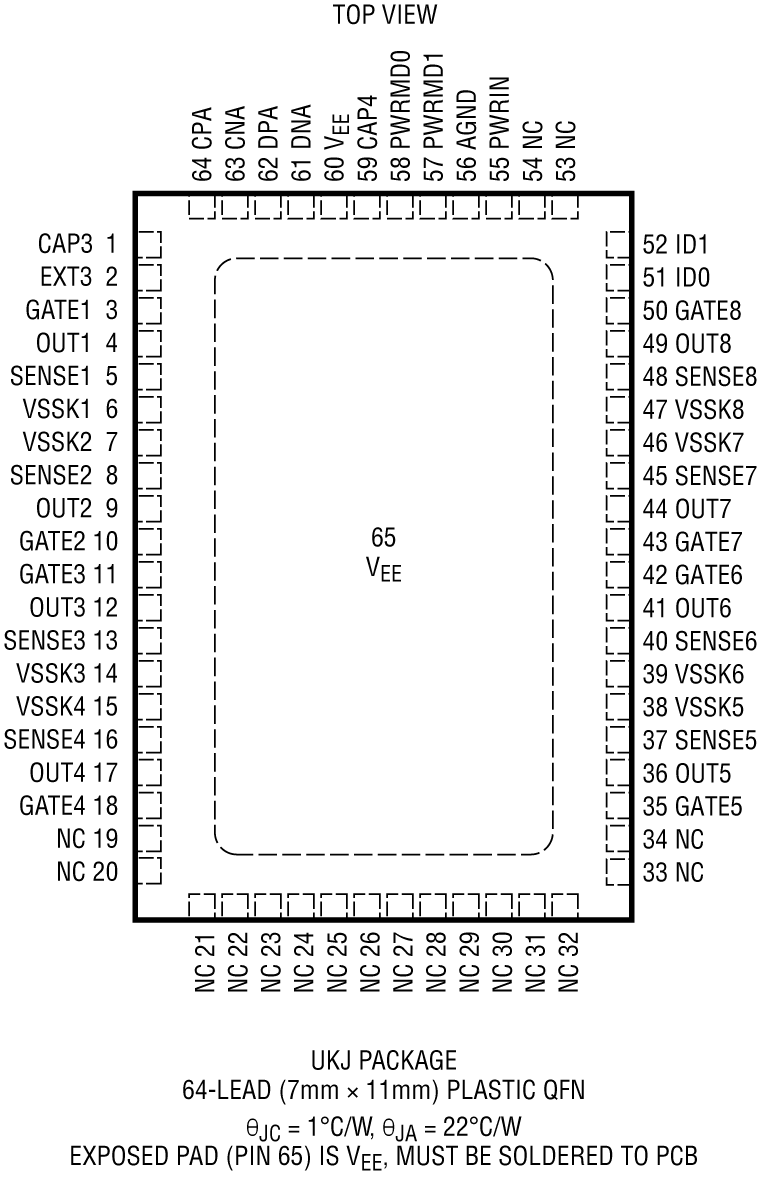

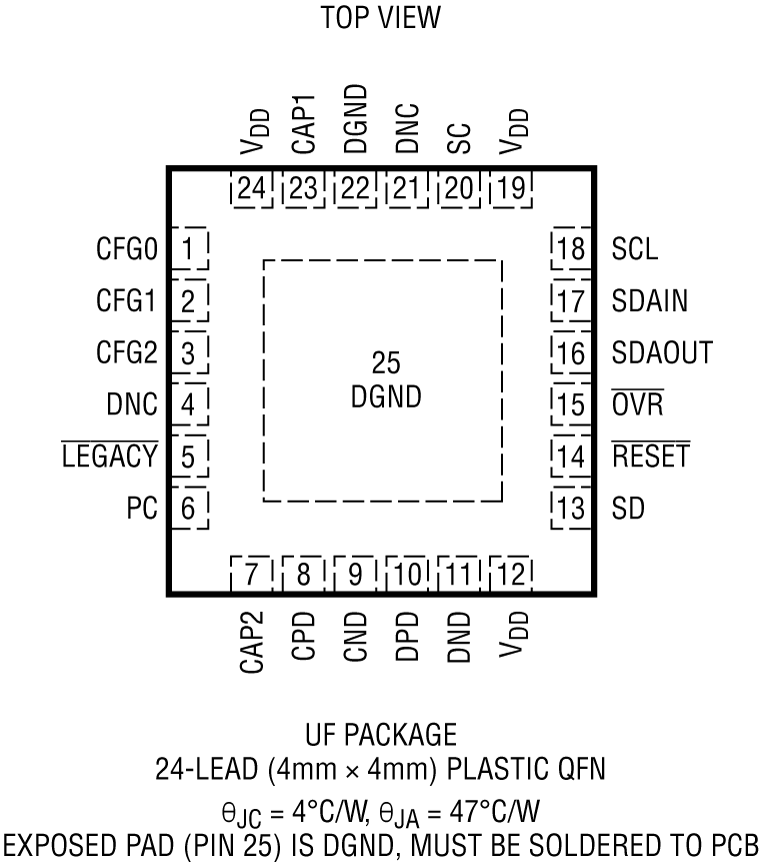

LTC9101-3/LTC9103 Application Circuit LTC9101-3/LTC9103 Pin Configuration LTC9101-3/LTC9103 Pin Configuration
